工业传动用滚子链条与配套链轮结构

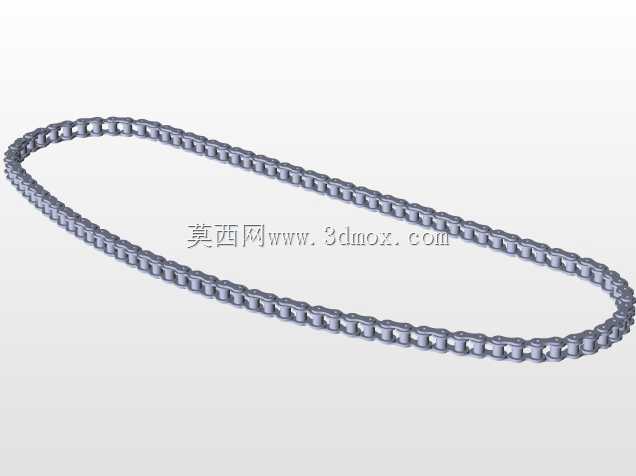

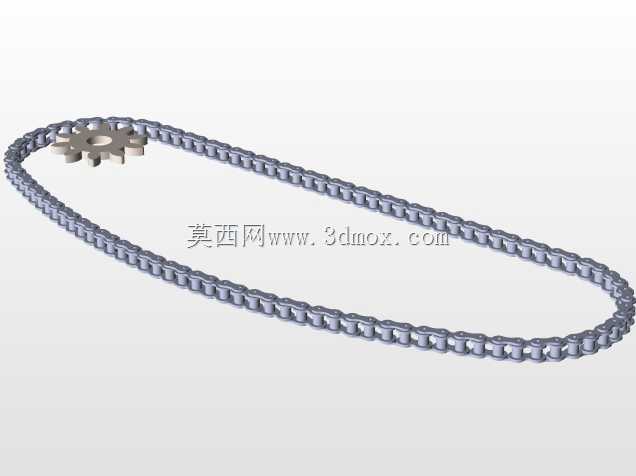

　　这套传动结构的建模过程中，最先需要明确的是链传动的实际适配场景，这类结构常被用在输送线、摩托车主副轴传动、农机动力传输、机床进给机构等对中心距适配性要求较高的场合，相比带传动不存在打滑丢转的问题，相比齿轮传动又不需要严格控制两轴的中心距公差，能在两轴相距较远的工况下保持稳定的传动比输出。建模时首先要敲定单节链节的核心尺寸，包括内外链板的厚度差、销轴与套筒的配合间隙、滚子的外径与内孔配合量，这些尺寸直接决定了链条弯折时的活动余量，要是链节铰接处的间隙留得不合理，实际装配后要么出现卡滞无法顺畅绕链轮转动，要么间隙过大导致传动过程中冲击异响明显，加速铰接位置的磨损。链轮部分的建模重点在齿形的拟合，不能只做简单的渐开线拉伸，

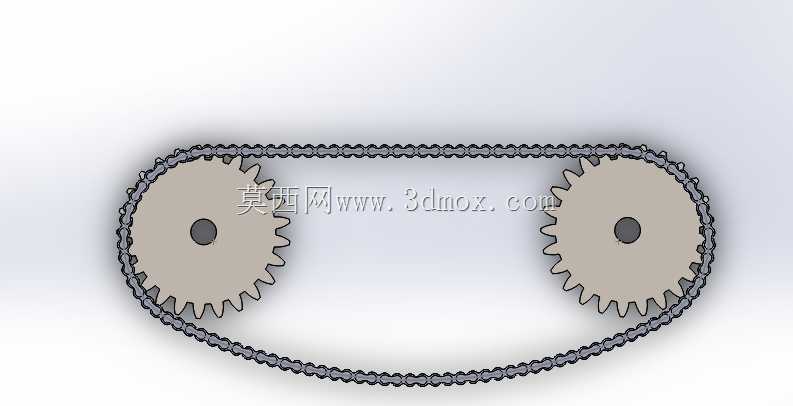

　　要匹配对应节距链条的滚子直径，齿槽的圆弧半径要保证滚子啮入啮出时能平滑贴合，不会出现卡滞或跳齿的情况，齿顶的修缘量也要结合链条的最大摆角做调整，避免高速传动时齿顶与链板发生剐蹭。设计过程中还要考虑安装边界的约束，两链轮的中心距要控制在合理区间，中心距过短会导致链条绕轮的包角过小，同时啮合的齿数太少，单齿承受的载荷过大容易断齿；中心距过长则会出现链条松边垂度过大的问题，传动时容易出现抖动、脱链的情况，松边的张紧行程也要在建模时预留出足够的调整空间，方便后期使用过程中补偿链条磨损带来的伸长量。另外链节的装配逻辑要完全贴合实际生产的组装顺序，内外链板交替铰接，不能出现链板顺序装反的问题，否则会直接导致链条无法弯折，整个传动结构完全失效。

　　还要注意链条的柔性特性模拟，每一个链节都是独立的铰接刚体，绕链轮转动时每节的位置角度都要随啮合位置动态变化，不能做成整体刚性的环形结构，否则完全不符合实际的运动状态。这类传动结构在实际使用中，还要考虑润滑路径的预留，铰接位置的间隙要能容纳润滑脂存留，减少干摩擦带来的磨损，延长整套传动部件的使用寿命，在重载工况下还要对应调整链板的厚度与销轴的直径，提升整体的抗拉强度，避免链条受拉断裂。
