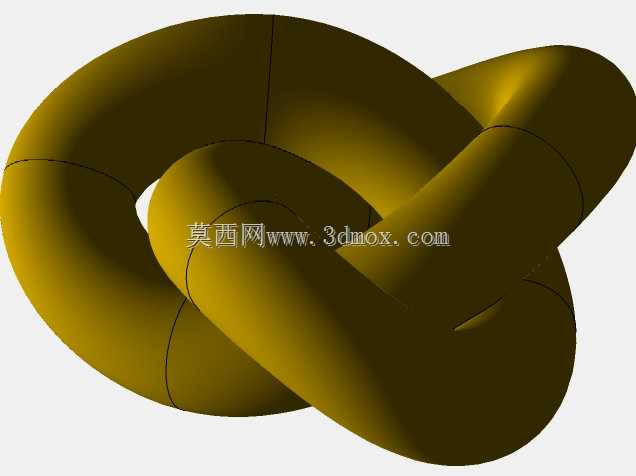

三连环扣式互锁环形曲面结构件

　　这类互锁环扣结构在工业场景中常作为柔性连接单元使用，在需要多维度缓冲、限位的传动链路里，相比单环连接结构，三连环互锁的形式可以在X、Y、Z三个轴向提供一定的活动余量，不会出现单环结构容易卡滞、扭转角度受限的问题。实际应用中，这类构件常被用在轻型吊装索具末端、精密设备的柔性限位拉索、传感设备的挂载连接部位，能够在设备运行产生小幅振动时，通过环体之间的相对转动、滑动抵消应力，避免硬连接带来的应力集中损伤挂载部件。

　　从设计逻辑来看，建模时首先要确定单环的截面直径与环体中心轨迹半径，三个环的参数需要完全一致才能保证互锁后间隙均匀，不会出现干涉卡滞或者间隙过大晃动量超标的问题。环体的截面采用正圆形设计，一方面是曲面过渡均匀，受力时不会出现棱角处的应力集中，另一方面圆形截面在环间相对转动时摩擦阻力更小，长期往复活动也不会出现局部磨损过快的问题。三个环的互锁角度需要精准控制，每两个环的套接位置要保证环体中心轨迹处于相互垂直的空间平面内，这样才能实现三个方向的活动自由度，要是角度偏差超过2度，就会出现某个方向转动卡滞，失去多向活动的设计意义。

　　从安装边界来看，这类环扣结构收拢状态下的整体外包络尺寸要匹配安装空间的最小预留间隙，展开到最大活动角度时，要保证不会和周边的设备壳体、线路产生干涉。单环的截面直径需要根据实际挂载的载荷计算，要是用在传感设备挂载场景，截面直径不需要过大，满足1.5倍安全系数的抗拉强度即可，避免整体重量过大增加挂载端的负载；如果用在轻型吊装场景，就要适当加大截面直径，同时调整环体中心轨迹的半径，保证环间的接触面积足够，降低局部压强。建模过程中要重点检查环与环的接触区域，不能出现面重叠的干涉问题，同时要预留0.1到0.2毫米的活动间隙，既不会因为间隙过小导致装配后无法转动，也不会因为间隙过大产生不必要的晃动，影响连接精度。这类曲面结构的建模要保证曲面的G2连续，避免出现折线、棱角，不然不仅影响外观，在受力时还会在不连续的位置产生应力集中，长期受交变载荷容易出现断裂失效。
