移动机器人用Omni全向轮结构设计

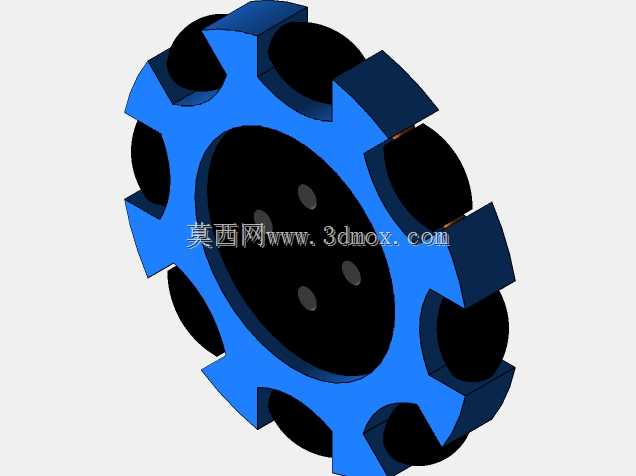

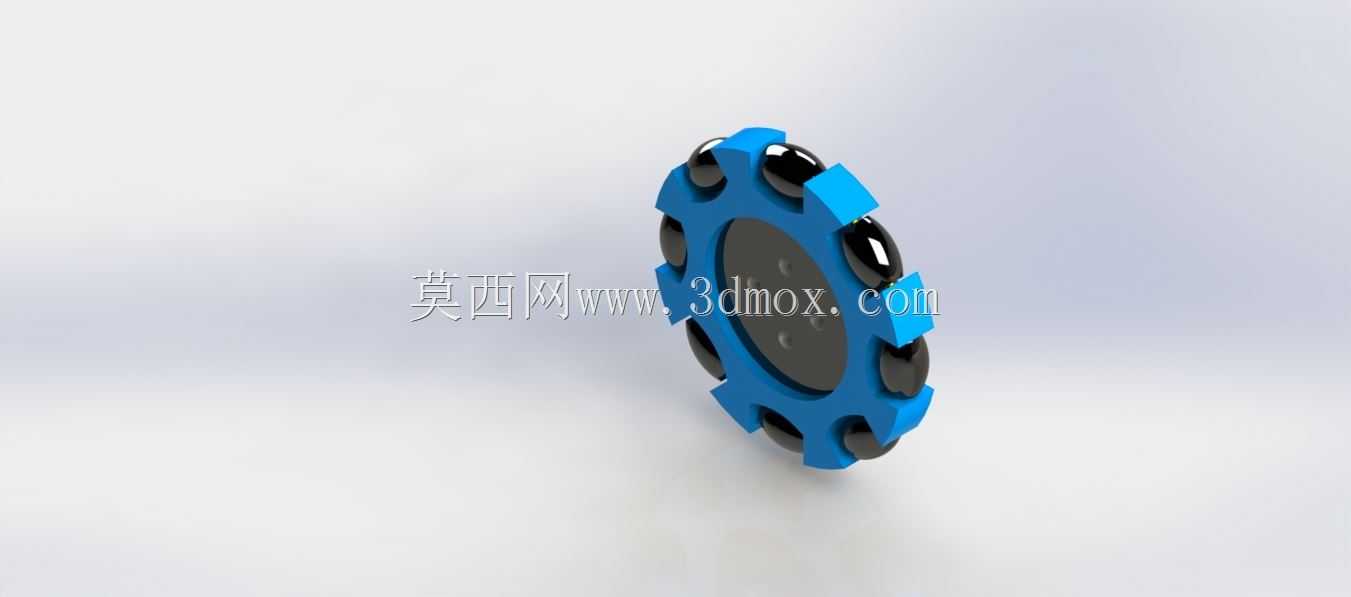

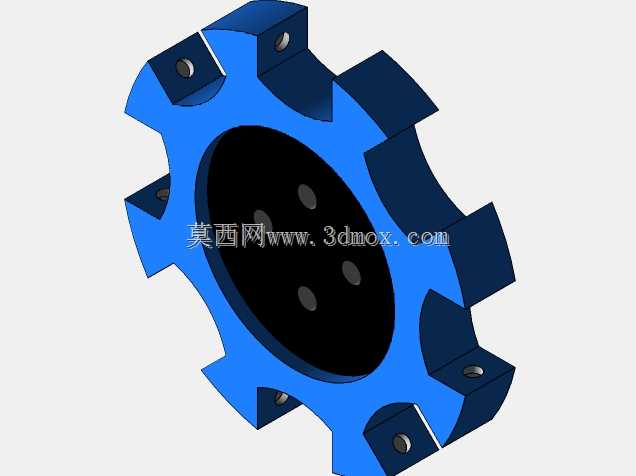

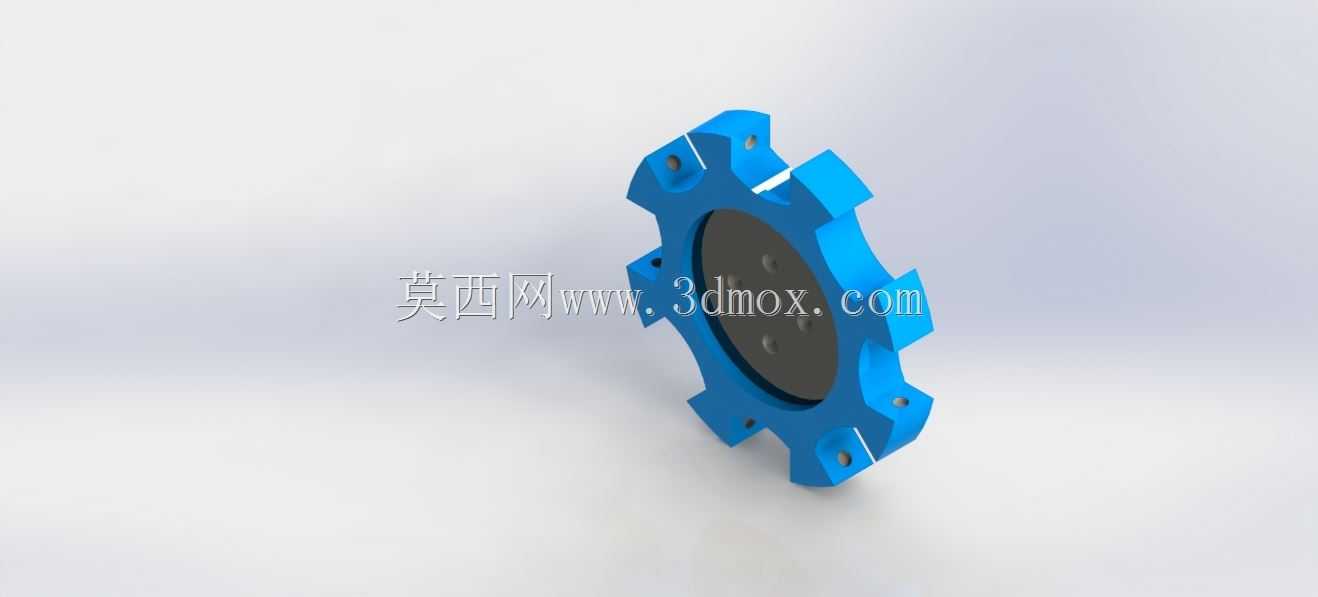

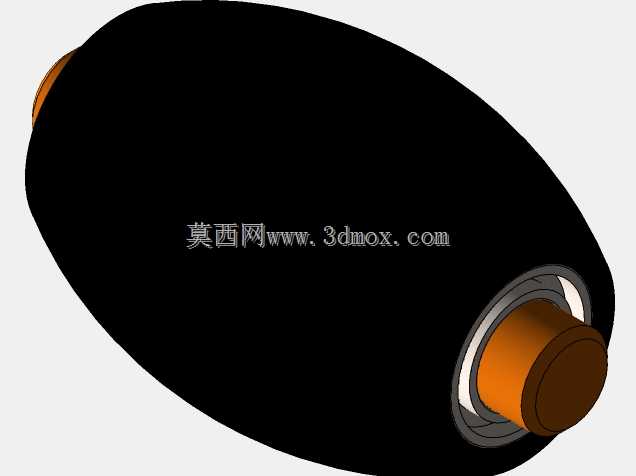

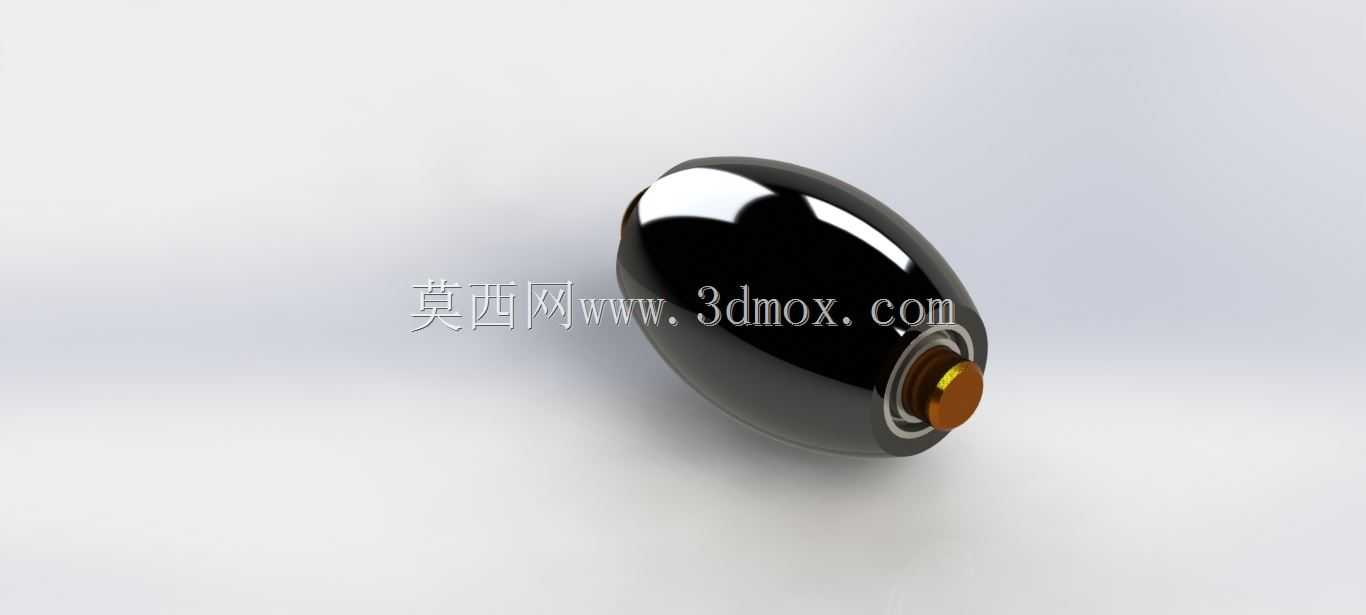

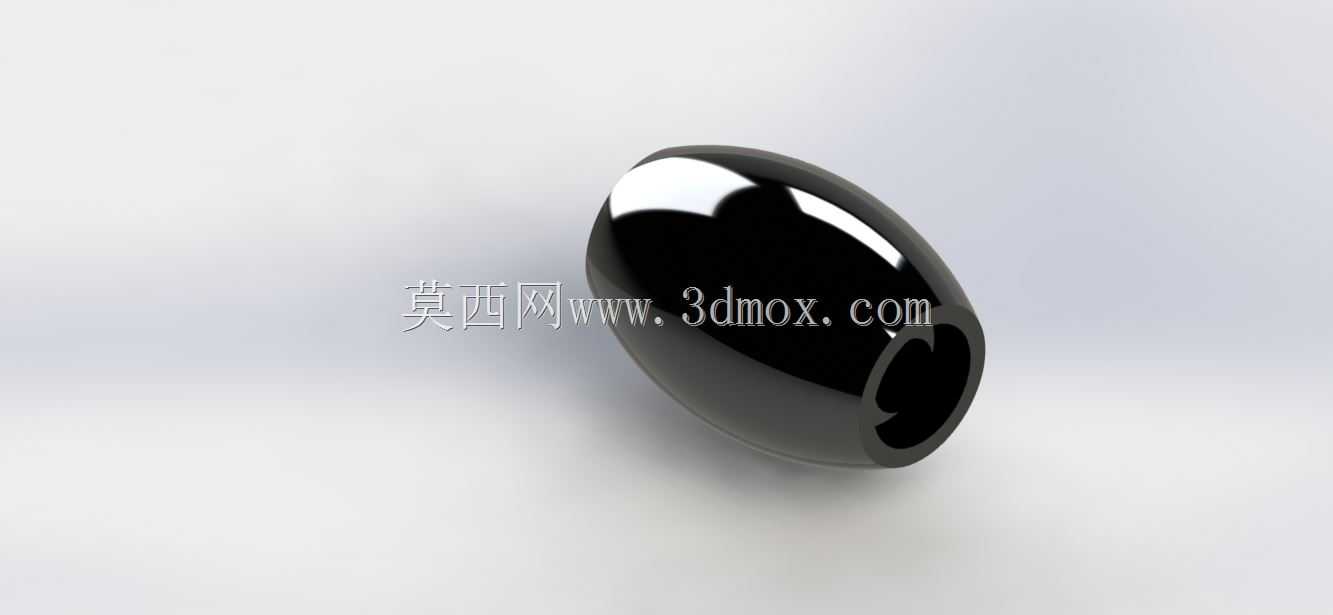

　　在移动机器人的行走机构选型中，全向轮凭借独特的运动特性，成为窄空间作业类机器人的核心行走部件，这款Omni结构全向轮的设计，完全围绕教育场景下小型移动机器人的运动需求展开，区别于普通驱动轮仅能沿轮轴切线方向行进的局限，该轮组通过外圈均布的从动滚子结构，可实现横向、斜向甚至零半径回转的全向运动，能在狭小的实验台、仓储分拣格口这类空间受限的场景下完成精准位移，无需预留传统差速轮组所需的转弯半径。从结构设计逻辑来看，轮体主体采用辐条式镂空主轮毂设计，既保证了轮体整体的结构刚性，又尽可能降低了轮组自身的转动惯量，减少驱动电机的负载损耗，主轮毂外圈均匀排布的黑色包胶从动滚子，滚子轴线与主轮轴线呈固定夹角布置，每个滚子均可绕自身轴线自由转动，

　　当多个全向轮按特定排布方式组成机器人底盘时，通过不同轮组的转速差与转向配合，就能实现平面内任意方向的矢量运动。设计过程中需要重点关注安装边界的匹配，主轮毂中心的安装孔位需适配常用的小型直流减速电机输出轴，孔位周边预留的紧固螺丝孔位，可保证轮体与电机轴的同轴度，避免高速转动时出现轮组偏摆带来的运动误差，轮体的轴向厚度与外径尺寸，也充分适配小型教育机器人的底盘安装空间，不会与底盘框架、传感器安装支架产生运动干涉。滚子外层的包胶材质选用具备一定阻尼特性的材料，既能在平整的实验台、地坪表面提供足够的抓地力，避免运动过程中出现打滑丢步的问题，又能缓冲行进过程中遇到微小凸起时的冲击，保护底盘上搭载的各类传感元件不受振动影响。在实际应用场景中，

　　这类全向轮不仅可用于教育类机器人教学实验，也能适配小型AGV搬运机器人、服务类巡检机器人的底盘需求，尤其是在需要频繁横移、精准对位的作业场景下，相比传统的麦克纳姆轮，该结构全向轮的滚子排布更简洁，装配维护难度更低，运动过程中的振动噪音也更小，适合对运行平稳性有一定要求的室内移动设备使用。设计时还需要考虑轮组的受力分布，主轮毂的支撑筋位对应每个从动滚子的安装位置，保证轮体承受竖向载荷时，应力能均匀分散到整个轮毂结构上，避免局部应力集中导致的轮体开裂问题，滚子的安装轴采用耐磨材质，长时间运行下也不会出现过度磨损导致的滚子卡滞，保证全向运动的流畅性。
