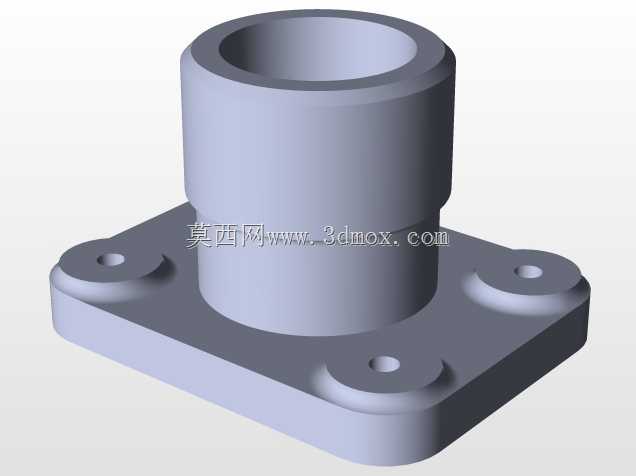

带方形安装法兰的立式中空连接基座

　　这款带方形安装法兰的立式中空连接基座，常应用在工业传感检测、流体管路接驳、小型执行元件安装的场景中，作为中间承载转接部件，承担上部元件与安装基面之间的定位、固定与介质导通作用。从结构设计来看，主体采用立式中空筒身搭配方形安装底板的组合形式，筒身内部为等径直通孔，可满足流体介质穿过、线缆穿设或者对接轴类零件插入的需求，筒身外壁做了等壁厚设计，在保证结构强度的同时控制整体重量，避免不必要的材料冗余。底部方形安装法兰的四个角位置设置了带沉台的安装孔，沉台结构可以让内六角螺栓或者圆柱头螺钉安装后头部完全埋入法兰平面，不会突出安装面干涉其他部件，四个安装孔的位置度公差在建模时做了严格约束，保证安装时可以快速对准基面的螺纹孔，无需反复调整位置。

　　法兰与筒身的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受侧向载荷或者上部元件的振动冲击时，过渡位置不会出现应力断裂的风险，这一点在传感检测类设备的安装场景中尤为重要，因为工业现场的设备运行往往伴随持续振动，应力集中位置很容易在长期交变载荷下出现疲劳损坏。从安装边界来看，方形法兰的边长尺寸适配常规的安装面板开孔规格，筒身的高度可以满足上部元件与安装基面之间的间隔要求，避免元件直接贴合基面导致的散热不畅或者安装干涉，筒身上端的端口做了微小的倒角处理，既可以去除机加工后的锐边毛刺，也能方便对接外部管路或者元件时的快速导入，不会因为端口锐边刮伤密封件或者对接零件的表面。在实际选型应用中，

　　这类基座可以根据使用场景搭配不同的密封件，用于低压气体、液体管路的转接固定，也可以作为接近开关、压力传感器等检测元件的安装支座，中空结构可以让传感探头穿过基座直接接触被测介质或者被测部件，法兰的四个安装点可以提供稳定的固定支撑，即使在设备有小幅振动的工况下，也能保证上部元件的位置精度，不会出现偏移导致检测数据失准的情况。建模过程中对各个配合面的平面度、同轴度做了对应约束，法兰的安装底面为基准面，筒身的内孔轴线与基准面保持垂直，保证安装后上部对接的元件不会出现倾斜，各个安装孔的轴线与基准面垂直，避免螺栓安装时出现别劲的情况，降低装配难度。
