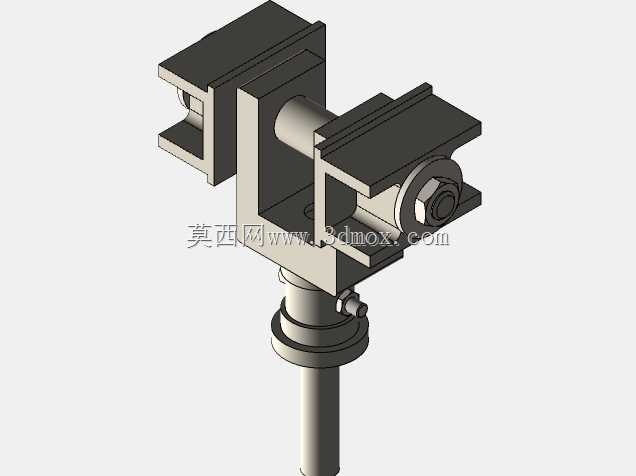

往复式动力设备十字头滑动支撑结构

　　在往复式发动机、往复式压缩机这类采用曲柄滑块连杆机构的动力设备中，十字头是连接连杆与活塞杆的核心中间传动部件，其核心作用是承接连杆摆动过程中产生的侧向力，将侧向载荷直接传递至机身滑道，避免侧向力直接作用在活塞与活塞杆密封件上，大幅降低活塞与气缸壁之间的偏磨风险，延长活塞环、气缸密封件的使用寿命。

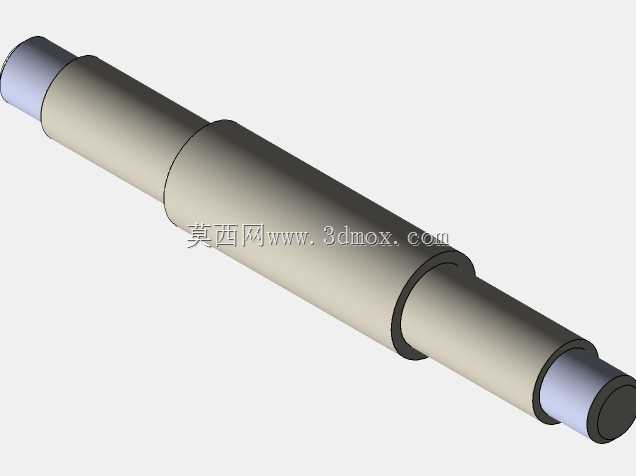

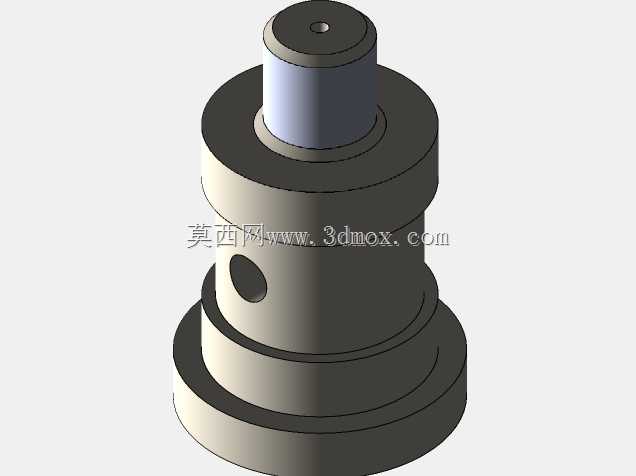

　　从结构设计逻辑来看，十字头本身属于滑动轴承类支撑构件，整体采用阶梯轴式对称结构设计，中部设置与连杆小头配合的连接销孔，两端分别设置活塞杆连接接口与滑道配合的导向支撑面，导向面的加工精度直接决定了往复运动的直线度，设计时需要严格控制导向面的圆柱度与同轴度公差，避免运动过程中出现卡滞、偏磨问题。针对小缸径长冲程的动力设备，十字头的纵向尺寸需要与设备冲程做匹配设计，若纵向尺寸设计过短，连杆摆动至极限角度时会出现运动干涉，甚至撞击气缸壁面，直接阻断动力传输路径；若纵向尺寸过长，则会增加整机的轴向长度，造成不必要的结构冗余。

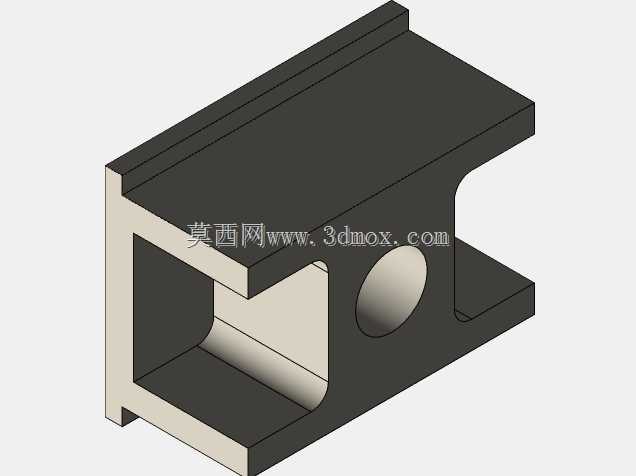

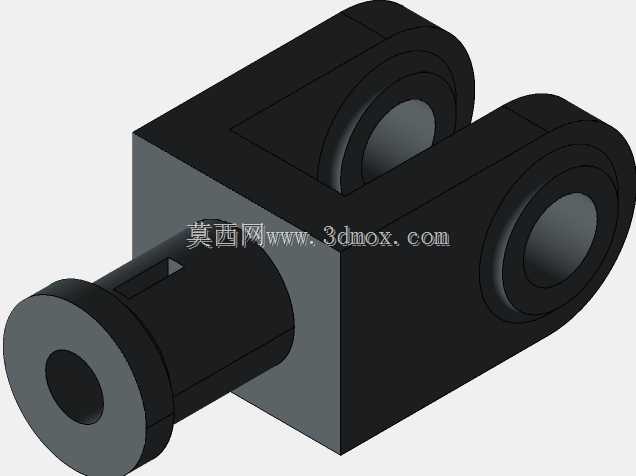

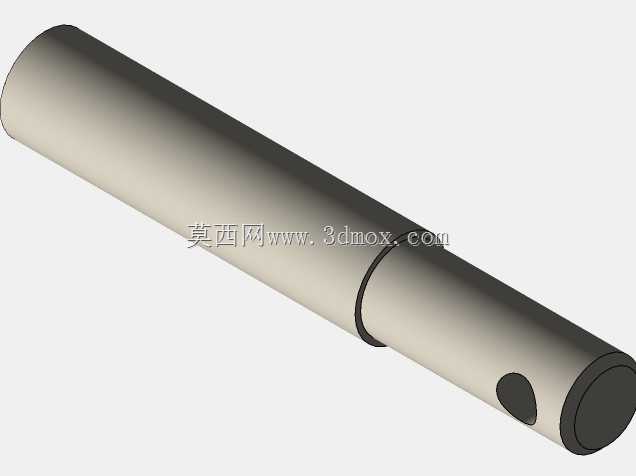

　　在实际安装适配过程中，十字头的外圆导向面需要与机身滑道保持合理的配合间隙，间隙过大会导致往复运动过程中出现横向冲击，引发设备振动与噪声，间隙过小则会在热态工况下出现热胀卡滞，因此建模过程中需要预留合理的热膨胀补偿量，同时在十字头本体上设置润滑油道接口，保证滑动配合面在运行过程中能得到持续的润滑，降低滑动摩擦阻力。十字头与活塞杆的连接部位通常采用螺纹连接加锁紧结构，需要保证连接端面与导向面的垂直度，避免活塞杆安装后出现偏斜，导致活塞在气缸内出现偏磨。

　　从应用场景来看，这类十字头结构不仅应用在传统蒸汽机上，在各类卧式往复压缩机、大型柴油机、柱塞泵等需要将旋转运动转化为直线往复运动的设备中都有广泛应用，其结构可靠性直接决定了整台设备的连续运行周期，设计过程中需要结合设备的额定输出力、冲程长度、运行转速等参数，核算十字头本体的结构强度、配合面比压，确保在最大侧向载荷工况下不会出现结构变形、配合面压溃等失效问题。建模过程中需要重点关注各配合面的形位公差标注、连接销孔的位置精度，以及润滑油道的走向布局，保证加工完成后的零件能够直接满足装配与运行要求，不需要额外的配磨修配工序。
