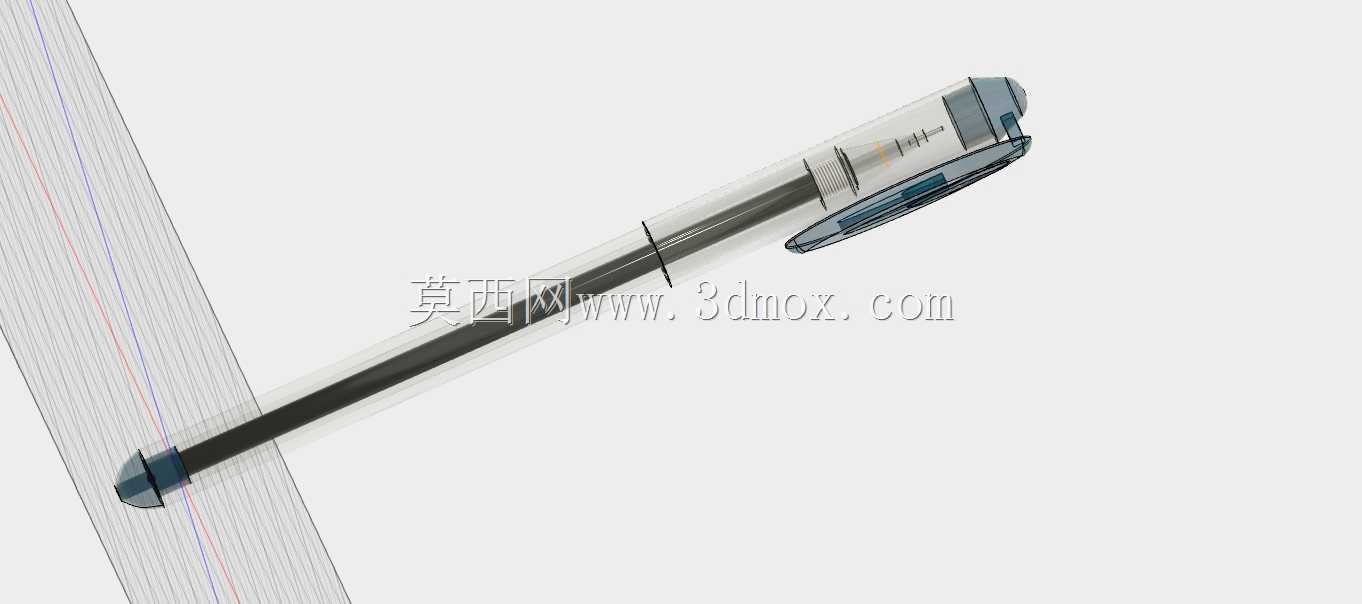

高还原度按动式蓝色书写笔结构设计

　　日常办公、学生课业、工业现场记录等场景中，书写笔是使用频率最高的随身记录工具，这款蓝色书写笔的三维结构设计完全参照市售成熟量产蓝色钢笔的实际形态搭建，所有尺寸参数均经过实物测绘校准，外形轮廓与内部结构的匹配度完全满足结构验证、外观手板制作的使用需求。从实际使用场景出发，这款笔的结构设计充分考虑了单手握持的人机工程需求，笔身握持区域的直径控制在11mm，笔身总长度控制在142mm，完全适配成年使用者的握持习惯，长时间书写不会产生明显的硌手疲劳感。笔夹部分的结构做了圆角过渡处理，夹持厚度适配常规笔记本封皮、工作服口袋的布料厚度，夹持后不会轻易滑落，同时笔夹与笔身的连接位置做了加强筋设计，反复夹持弯折也不会出现断裂问题。内部结构层面，

　　这款模型完整还原了按动式书写笔的核心传动逻辑，笔芯的固定卡槽、弹簧的安装位、按动块的锁止结构都做了1:1的尺寸还原，各运动部件之间预留了0.1mm的装配间隙，完全满足实际装配后的运动行程需求，不会出现按动卡滞、笔芯晃动的问题。笔身的透明视窗部分做了壁厚均匀性处理，常规注塑工艺下不会出现缩痕、透光不均的问题，视窗位置刚好可以观察笔芯的剩余墨量，使用者可以提前准备替换笔芯，避免记录过程中出现断墨的尴尬情况。从设计思路来看，这款模型没有做多余的装饰性结构，所有曲面造型都服务于实际握持手感与装配需求，笔帽与笔身的配合公差控制在0.08mm，插拔力度适中，既不会因为配合过松导致笔帽脱落污染笔尖，也不会因为配合过紧导致插拔困难。

　　笔尖部分的金属护套结构做了同轴度校准，笔芯伸出后与护套的同轴度误差控制在0.05mm以内，书写过程中不会出现笔尖晃动、出墨不畅的问题。对于文具结构设计从业者来说，这款模型可以直接作为同类型书写笔的设计参考底座，只需要调整外观曲面、更换表面处理工艺就可以快速衍生出不同定位的产品方案，大幅缩短前期结构测绘的时间成本；对于三维建模学习者来说，这款模型包含了规则柱面、小曲率过渡曲面、卡扣结构、弹簧装配等常见建模要素，可以作为曲面建模、装配体配合练习的典型案例，建模过程中可以充分理解薄壁件壁厚控制、运动部件间隙预留的实际工程要求，避免建模过程中出现理想结构无法落地生产的问题。
