卧式带翻盖支架户外烧烤炉结构设计

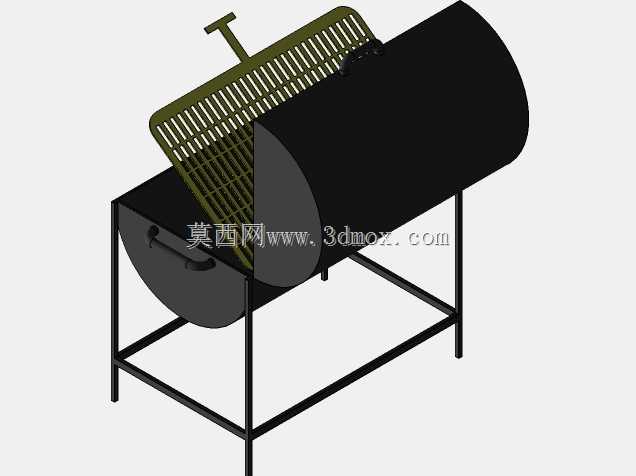

　　这款卧式碳烤炉的结构设计，首先围绕户外聚餐、营地餐饮、街边摊点这类高频使用场景展开，核心解决传统敞口烤炉热量散失快、炭灰易飘散、烤网收纳不便的实际问题。主体炉腔采用半圆柱卧式结构，相比方形炉腔，弧形内壁可以引导热流形成循环回流，减少单侧热量溢散，炭料放置在炉腔下半段的承炭格栅上，距离上层烤网的高度预留了120mm的间隙，既避免食材距离炭火过近烤焦，也能保证辐射热充分覆盖烤网区域。配套的翻转式烤网采用格栅式镂空结构，栅条间距设置为8mm，既能托住小块食材避免掉落，也能让炭火的烟气与热量直接接触食材，烤网侧边的转轴与炉腔侧边的铰接座配合，可实现0到105度的翻转开合，翻开后可直接添加炭料、清理炭灰，闭合后烤网边缘的卡扣可与炉体卡合，

　　避免搬运过程中烤网晃动脱落。炉体底部采用方管焊接的框架式支架，四根支腿高度设置为750mm，符合人体站立操作的舒适高度，支腿底部预留了10mm的安装平面，可根据使用场景选配防滑脚垫或者移动脚轮，支架的横向连接杆距离地面200mm，既可以提升整体结构的抗扭强度，也能预留出放置接灰盘、置物托盘的空间。炉体端部设置了抽拉式封盖，封盖上配有内嵌式把手，抽拉开合的行程为180mm，闭合时可减少炉腔热量流失，抽开后可快速清理炉内残留炭灰，不需要挪动上层烤网与食材。整体结构的安装边界控制在长800mm、宽420mm、总高900mm的范围内，常规家用车辆的后备箱即可容纳，支架与炉体采用螺栓连接，拆解后可分为炉体、烤网、支架三个模块，

　　单模块最大重量不超过15kg，单人即可完成搬运与组装。设计过程中特意规避了复杂的曲面结构，所有钣金件均采用常规折弯、焊接工艺即可加工，方管支架采用标准20*20mm规格的薄壁方管，不需要开模定制，加工成本可控，同时结构强度可满足单次承载10kg食材、5kg炭料的使用需求，长期户外使用也不容易出现结构变形。烤网的翻转把手采用T型结构，握持位置做了加宽处理，即使佩戴隔热手套也能轻松操作，避免开合烤网时被高温烫伤。
