仿生机械指关节铰接传动结构设计

　　这款指关节铰接结构，主要面向仿生机械手、康复辅具、精密抓取执行器的末端传动场景设计，是实现类人手指弯曲、俯仰动作的核心承载部件。从实际应用场景来看，这类结构既可以适配工业分拣机械手的末端指节，完成对异形易碎工件的柔性抓取动作，也能搭载在手部康复训练设备上，为患者提供可控的关节活动支撑，部分微型精密装配场景的夹爪末端，也会采用同构型的铰接结构来保证动作的拟人化精度。

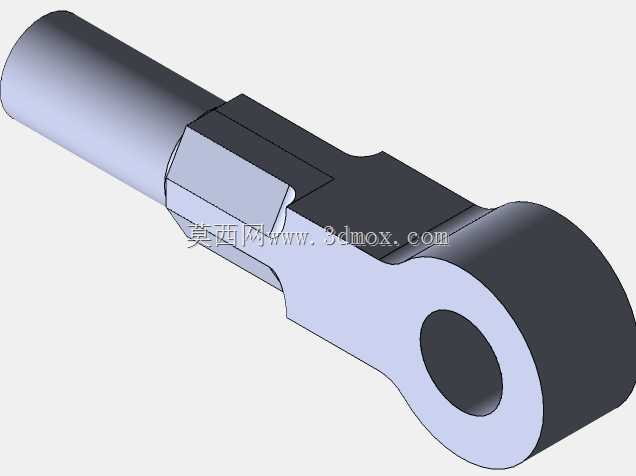

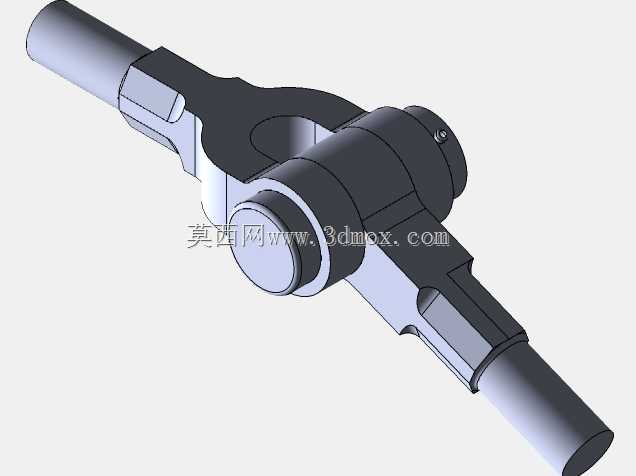

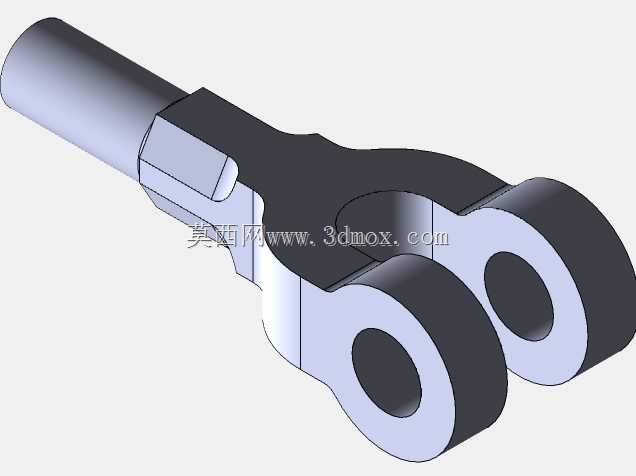

　　设计过程中优先考虑了铰接副的同轴度控制，中间的回转腔体采用一体式镗孔加工基准，避免分体装配带来的回转间隙误差，两侧延伸的杆状结构作为指节的连接臂，端面预留了装配定位平面，和相邻指节段对接时可以通过平面贴合限制周向转动，不需要额外增加防转销结构就能传递扭转力矩。回转部位的侧向预留了紧定螺钉安装位，装配完成后可以通过紧定螺钉锁定铰接轴的轴向位置，避免设备长期往复转动后出现轴窜动，导致关节动作卡滞或者传动精度下降。

　　从安装边界来看，两侧连接臂的外径做了统一的尺寸基准，适配常规指节外壳的内径配合公差，中间铰接腔体的外径控制在连接臂直径的1.6倍左右，既保证了铰接部位的结构强度，也不会因为腔体尺寸过大导致指节外观臃肿，影响相邻关节的动作避让空间。结构的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免动作过程中剐蹭相邻的结构件或者被抓取的工件表面，另一方面也能降低应力集中系数，提升部件反复受载下的疲劳寿命。

　　功能特性上，这款铰接结构可以实现单自由度的往复回转，转动角度范围覆盖了人体指关节的常规活动区间，铰接副的配合面采用了小间隙配合设计，既保证转动过程无卡滞，也能控制径向晃动量在精密传动允许的范围内，不需要额外加装阻尼结构就能依靠配合精度保持动作的平稳性。两侧连接臂上的扁位结构，除了定位作用外，还可以作为扭矩传递的接触面，相比圆柱面抱紧的连接方式，能传递更大的回转力矩，不会因为负载过大出现连接臂和指节外壳打滑的问题。在实际选型适配时，只需要根据指节的整体长度需求，对两侧连接臂的伸出长度做等比例调整，中间的铰接核心结构不需要做改动，就能适配不同负载等级、不同尺寸规格的仿生手指产品，结构的通用性较强。
