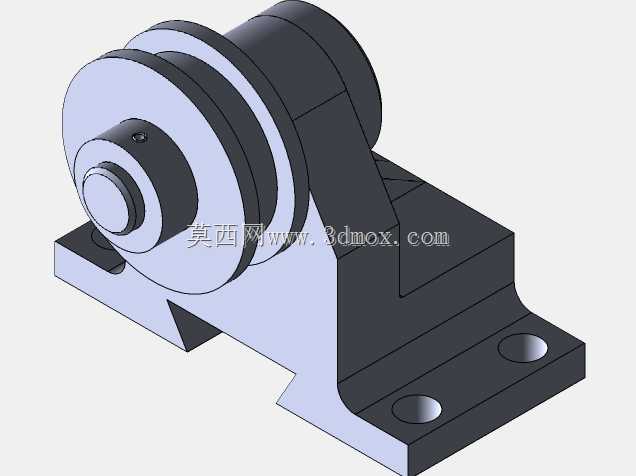

带安装底座的重载导向滑轮支撑结构

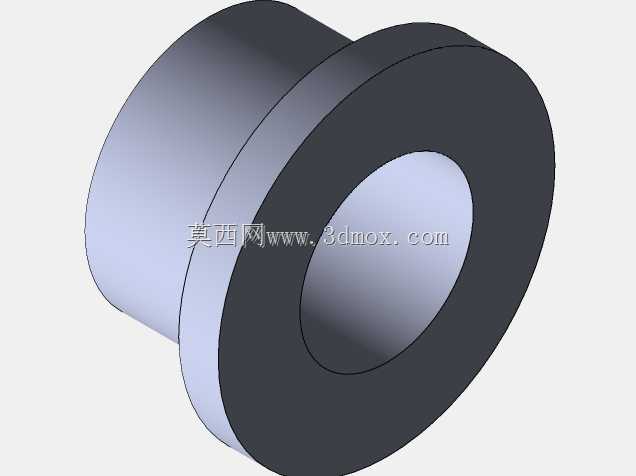

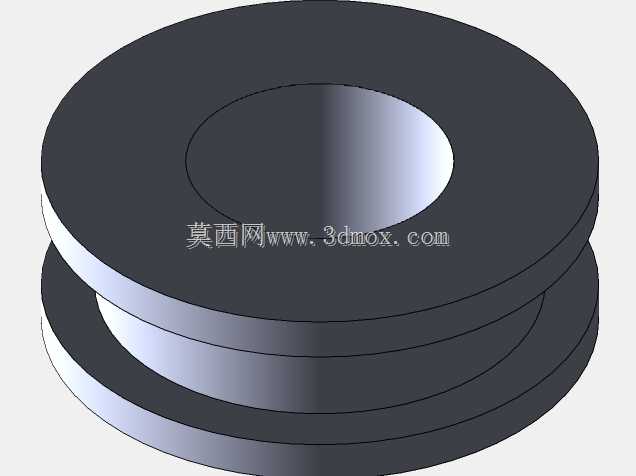

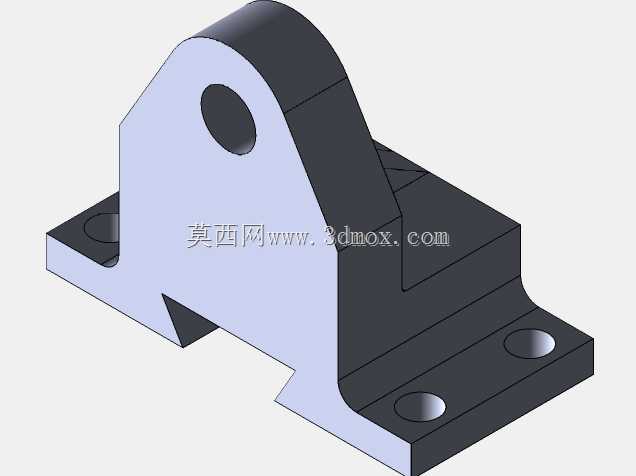

　　这款滑轮支撑结构主要面向物料输送、线缆牵引、轻载直线导向类工业场景，可作为传动系统中的转向承载部件，适配纺织机械、包装生产线、小型起重辅助装置等设备的走线或走料路径改向需求，能够在轮槽允许的绳径、带料宽度范围内，为运动件提供稳定的回转支撑，避免牵引件在长距离传动过程中出现下垂、跑偏、过度磨损等问题。从结构设计逻辑来看，整体采用分体式装配思路，支撑立板与底部安装底板采用一体化折弯成型结构，省去了额外的拼接焊缝，既提升了整体刚性，也减少了装配环节的累计误差，立板上的轴承安装孔采用同轴度公差管控，保证滑轮装入后轮轴的回转精度，避免转动过程中出现卡滞、偏磨的异常情况。滑轮部分采用双轮缘结构设计，轮缘高度高出轮槽底面足够尺寸，

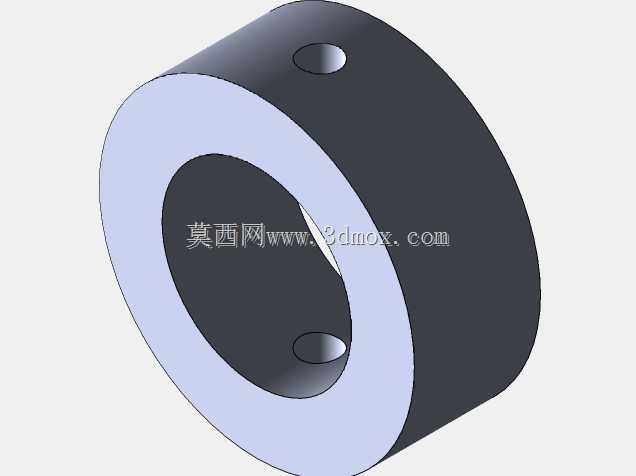

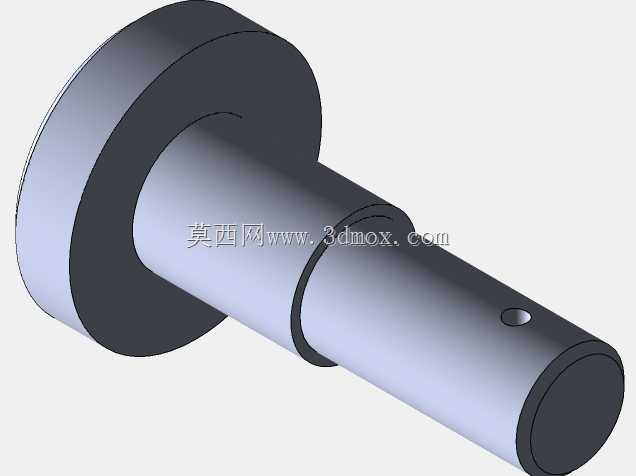

　　能够防止牵引绳或传动带在运行过程中从轮槽脱出，轮槽表面做了圆弧过渡处理，匹配常用的圆截面牵引绳外形，减少接触应力集中，延长牵引件的使用寿命。轮轴与支撑立板之间采用轴肩定位配合，轴端设置轴向锁紧结构，可承受传动过程中产生的轴向窜动力，避免长时间运行后轮轴出现松脱移位。底部安装底板设置两个对称的沉头安装孔，孔位间距按照常用的型材安装基准设计，可直接通过螺栓固定在铝型材机架、钢制安装面或设备基座上，沉头结构能够保证螺栓头部不高出安装面，避免与周边运动部件产生干涉。在安装边界管控上，整体结构的横向、纵向及高度尺寸均做了紧凑化设计，在保证滑轮有足够回转空间的前提下，尽可能压缩整体占用空间，适配设备内部狭窄的安装区域，

　　支撑立板与底板之间设置了三角加强筋结构，在不增加过多整体重量的前提下，大幅提升了立板的抗侧向弯曲能力，即使承受偏载拉力，也能保证支撑结构不出现明显形变。实际选型应用时，可根据牵引负载大小匹配对应规格的轴承装入轮轴位置，轮槽尺寸也可根据实际使用的牵引件规格做适配调整，安装时需要保证两个安装孔的固定面平面度在允许公差范围内，避免强行锁紧螺栓导致支撑立板出现形变，影响滑轮的回转顺畅度。日常运行过程中，可通过轴端预留的注油位置定期补充润滑脂，降低轮轴与轴承之间的摩擦损耗，延长整体结构的维护周期。
