重载型双轴页工业合页结构设计

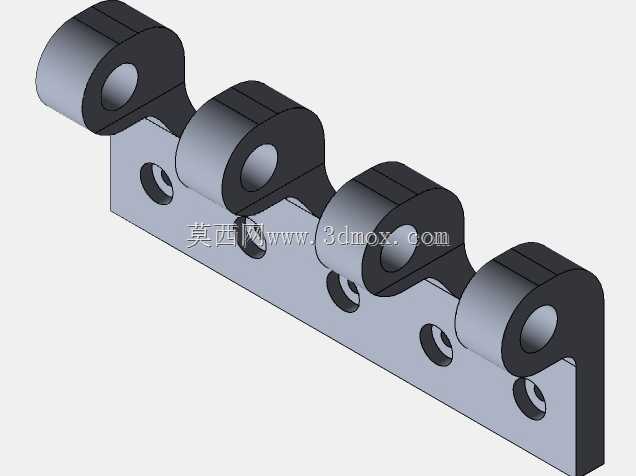

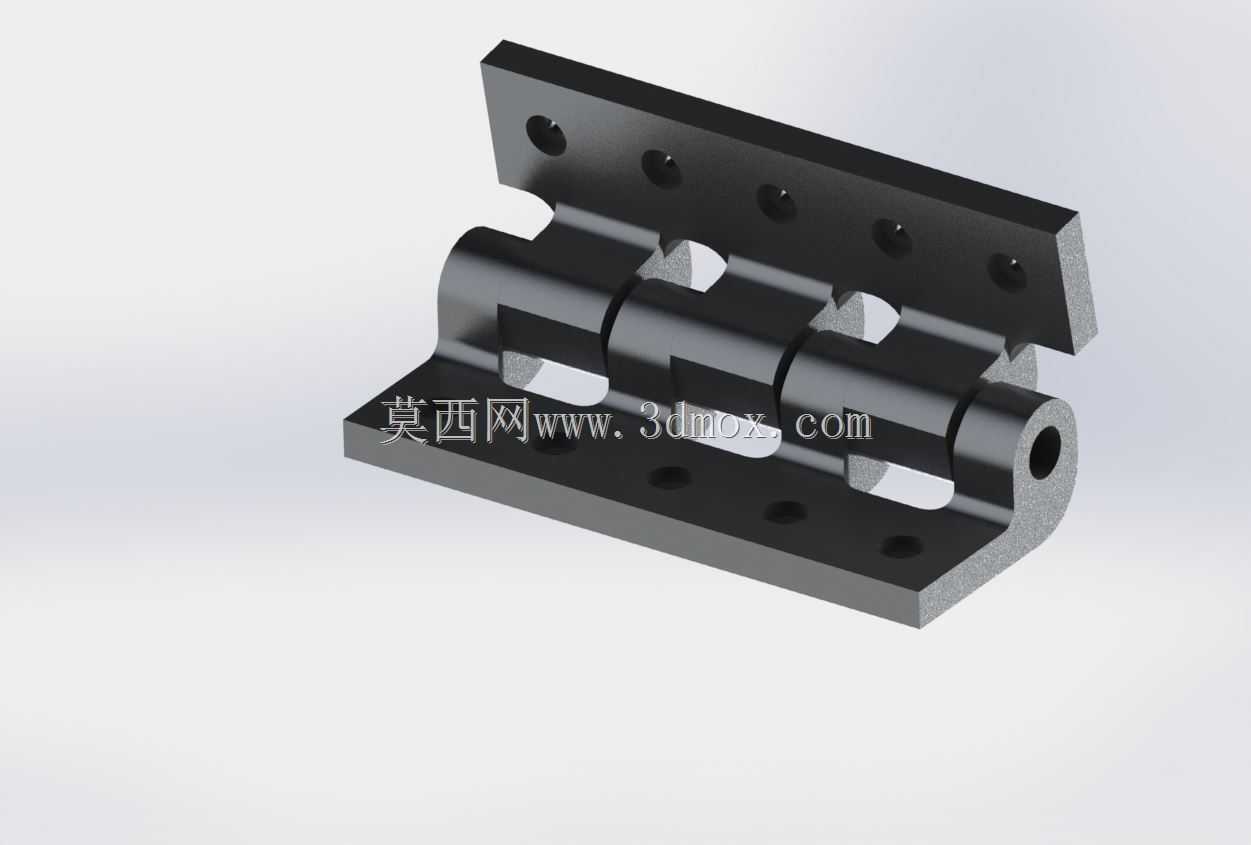

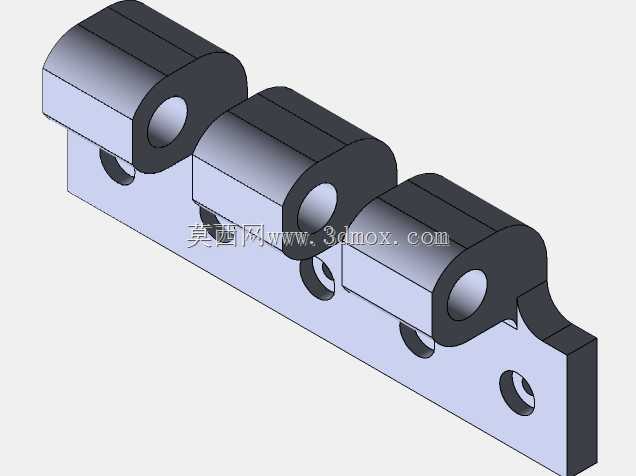

　　这款重载双轴页合页的设计，最初是针对工业设备舱门、重型防护门板、大型工装侧开门的铰接需求优化的，区别于普通民用合页的单薄结构，整体采用对称式双铰接轴布局，能在门板频繁开合的工况下分散铰接点的受力，避免单轴结构长期受径向载荷出现的轴套磨损、门板下沉错位问题。从安装边界来看，上下两个安装翼板均采用等厚平板结构，翼板上预留的沉头安装孔沿翼板长度方向等距排布，安装时可直接通过内六角螺栓将翼板分别固定在门框与门板的安装基准面上，沉头孔的深度经过匹配计算，螺栓锁紧后头部完全没入翼板平面，不会突出表面干涉门板开合轨迹，也不会在门板开合过程中剐蹭周边的管线或防护结构。铰接部分采用三段式轴套嵌套结构，中间的转轴贯穿三个轴套段，

　　轴套与转轴之间预留了合理的配合间隙，既保证开合过程无卡滞，也能控制径向窜动量在工业设备允许的公差范围内，避免门板开合时出现旷量晃动。在实际应用场景中，这类合页常被用在自动化设备的安全防护门、大型机床的检修舱门、重型仓储设备的侧开柜门、工业试验设备的密封舱门位置，相比普通合页，它的单页承重能力更强，能够适配厚度更大、重量更高的金属门板，不需要在单扇门上排布多个合页来分散承重，能减少安装时的对齐调校工作量。设计过程中特意将翼板与轴套的连接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受门板自重带来的弯矩时，应力能沿着过渡圆弧均匀分散到整个翼板结构上，不会在翼板与轴套的衔接位置出现应力断裂的风险。

　　合页的开合角度覆盖常规工业门的0到180度开合需求，转轴两端做了封边处理，避免长期使用过程中粉尘、切削液等杂物进入转轴配合间隙，加速配合面的磨损，同时也能防止转轴从轴套中滑脱，提升长期使用的结构可靠性。安装时需要注意，两个翼板的安装基准面需要保持共面公差，避免安装后转轴受侧向附加载荷，加速轴套的磨损，预留的安装孔位有一定的微调余量，能适配安装面少量的位置偏差，降低现场安装的调校难度。
