双轴十字轴式万向传动连接结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:584141
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构
  • 双轴十字轴式万向传动连接结构

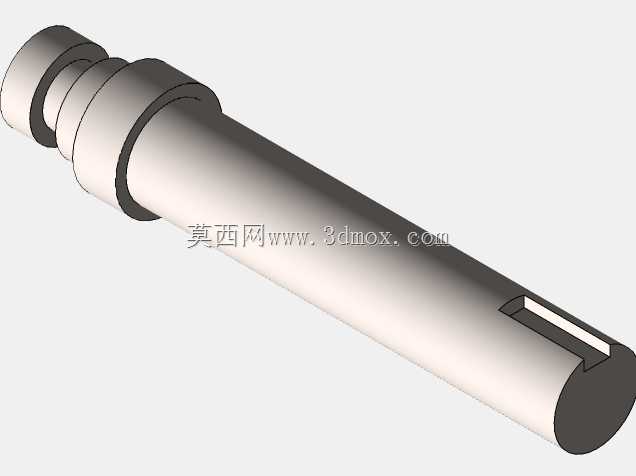

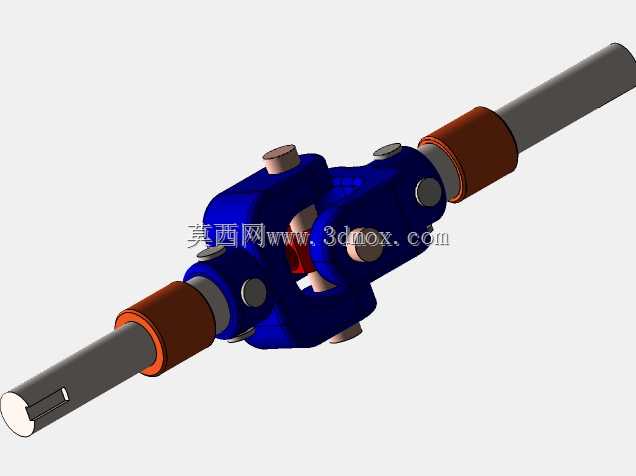

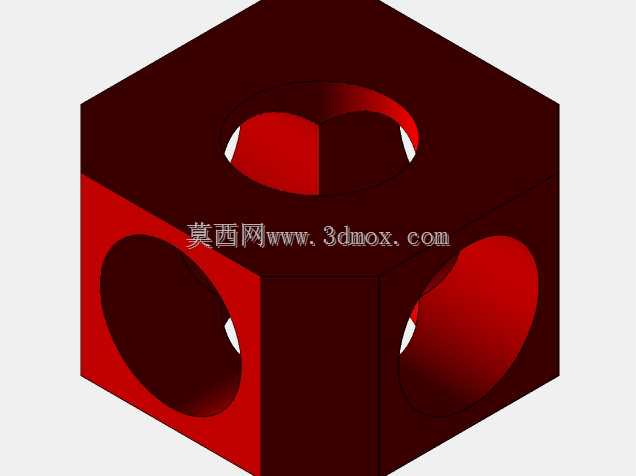

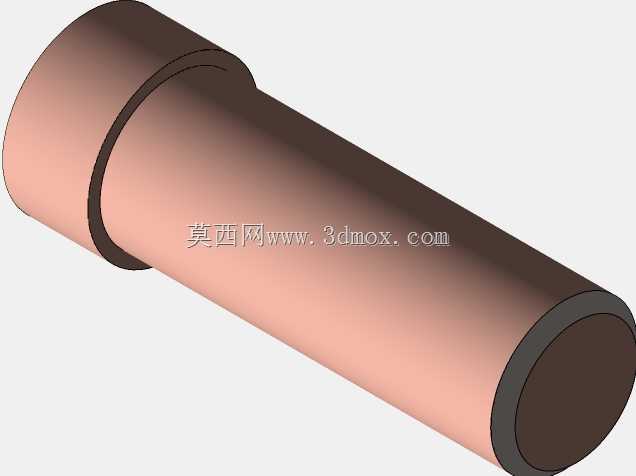

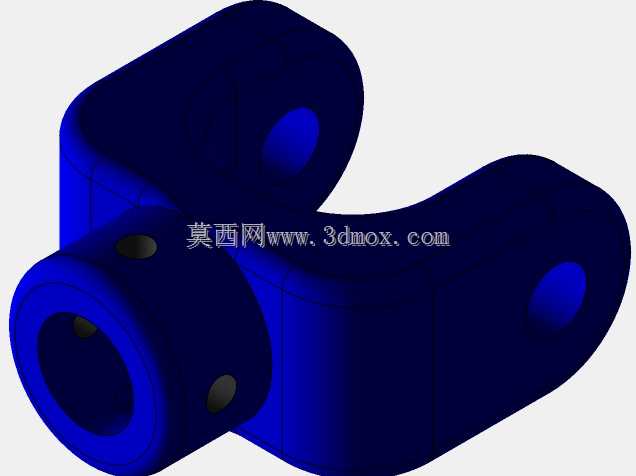

  这类带延伸轴的十字轴式万向节,常出现在需要变角度传递旋转扭矩的工况中,比如转向操纵机构的传动链路、小型设备的动力输出端、轻工机械的进给传动段,都能见到这类结构的身影。它的核心作用是在两根轴线不共线、或者工作过程中轴线夹角会发生动态变化的轴系之间,稳定传递旋转运动与扭矩,避免刚性连接在轴系偏斜时出现的卡滞、应力集中甚至轴件断裂问题。从结构设计来看,中间的十字轴是核心传力构件,四个轴颈分别嵌入两端万向节叉的轴承孔内,配合轴颈处的衬套或滚针轴承结构,能在转动过程中顺畅实现角度偏转,同时保证扭矩传递的刚性,不会出现明显的传动间隙。两端延伸出的光轴做了统一的轴径设计,轴端加工有扁位结构,方便与带开口槽的传动件配合锁紧,

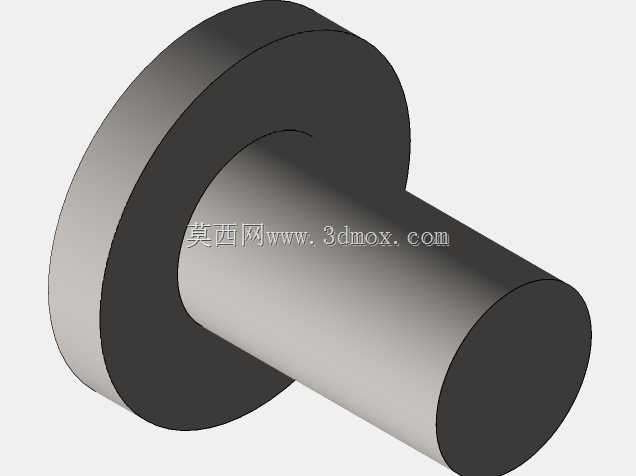

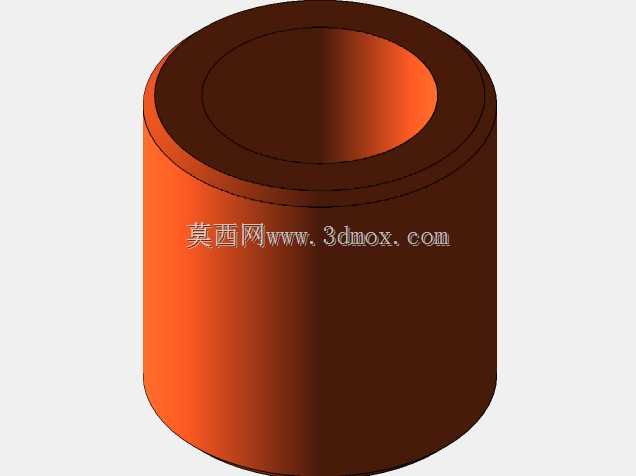

  防止传动过程中轴与配合件之间出现周向打滑。轴段上靠近万向节主体的位置设置了限位轴肩,搭配棕色的轴套类限位件,能在安装时精准控制万向节在安装腔体内的轴向位置,避免工作过程中出现轴向窜动,影响传动精度。设计这类结构时,首先要核算单节万向节的允许最大偏转角度,常规工况下这类小型万向节的工作偏角一般控制在15度以内,若需要更大的传动偏角,通常会采用双节万向节串联的形式来等速传递扭矩。建模过程中需要重点关注十字轴轴颈与节叉轴承孔的配合间隙,间隙过小会导致偏转卡滞,转动阻力过大,间隙过大则会出现传动回差,影响传动精度,对于需要精准传递转角的工况,这个配合间隙通常要控制在0.02mm到0.05mm之间。安装边界方面,要预留足够的摆动空间,

  不能让万向节偏转时与周边的机架、护罩等结构发生干涉,尤其是轴系动态摆动的工况,需要按照最大偏角核算整个运动包络的尺寸,确认周边结构的安全距离。轴端的连接尺寸要匹配所连部件的安装孔,扁位的厚度与长度要满足扭矩传递的强度要求,避免负载过大时扁位出现剪切失效。日常使用中,这类万向节的十字轴轴承位置需要定期补充润滑,减少轴颈与轴承的磨损,延长部件的使用寿命,若长期在重载、高频偏转的工况下使用,还需要对十字轴做表面硬化处理,提升接触表面的耐磨性能。
