精密传动用十字轴式万向连接接头结构

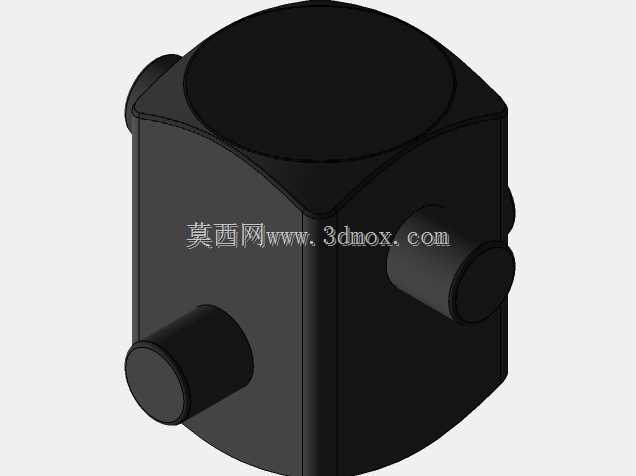

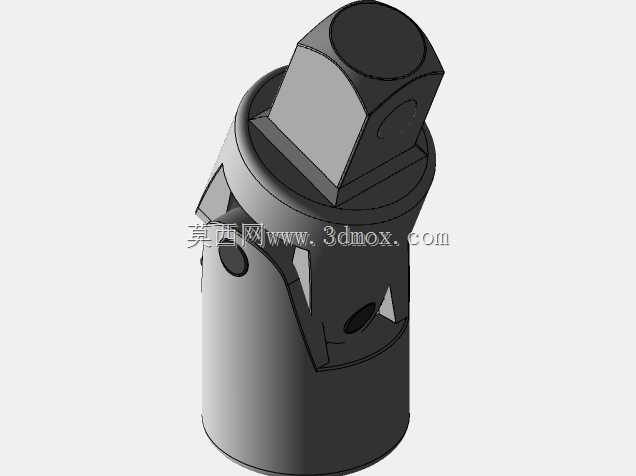

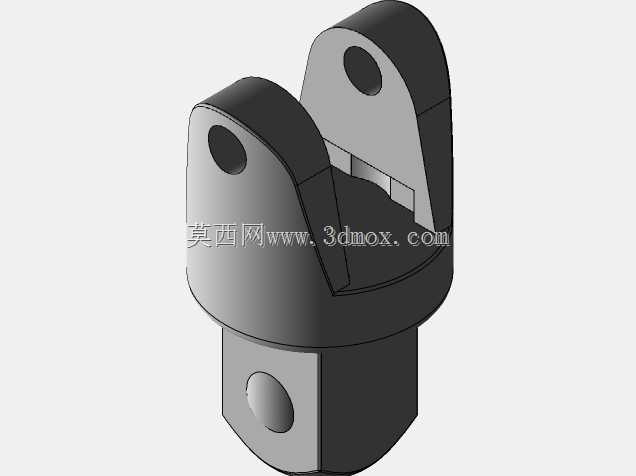

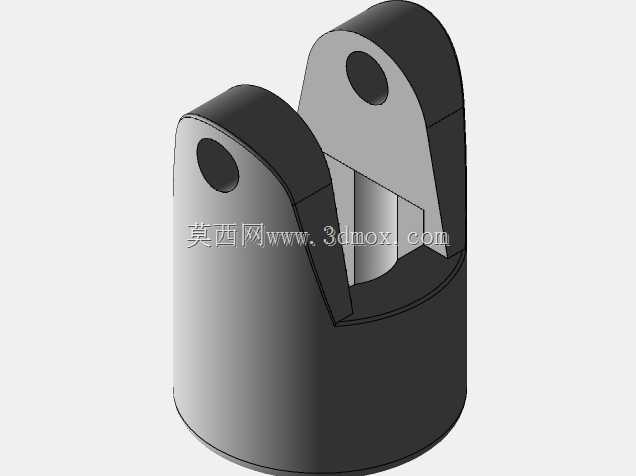

　　这类万向铰接接头主要用于存在轴线夹角的传动轴系之间，实现持续回转运动与扭矩的可靠传递，常见于工业自动化生产线的动力输送单元、小型精密设备的进给传动链路、检测仪器的调节传动机构中，能够补偿两轴之间因安装误差、工作受力变形、基座沉降带来的角度偏移，避免传动系统出现卡滞、附加载荷过大的问题。从结构设计来看，该接头采用单十字轴铰接核心结构，主动端与从动端分别设置轴孔配合结构，一端为带定位平面的圆柱插接端，可与驱动轴的安装孔配合，通过侧面的紧定螺钉孔实现周向与轴向的锁止固定，防止传动过程中出现松脱；另一端为带铰接耳的筒状结构，与十字轴的轴颈配合形成转动副，铰接部位预留了足够的摆动间隙，可实现最大35度范围内的轴间夹角传动，

　　适配多数小空间偏角传动的安装场景。设计过程中，铰接副的配合间隙经过严格校核，既保证转动过程无卡滞，又控制了传动回差在极小范围内，满足精密传动场景的传动精度要求；外部壳体采用一体化铣削成型结构，减少了拼接结构带来的应力集中问题，壳体侧面开设的减重孔在不降低结构强度的前提下，有效降低了接头自身重量，减小了传动链路的转动惯量，提升高速传动状态下的动态响应性能。安装边界方面，该接头整体轴向长度控制在紧凑范围内，最大外径适配常规小功率传动的轴系尺寸，安装时无需对现有设备的轴端结构做大幅改动，仅需保证两端轴的插入深度符合设计要求，锁紧紧定螺钉即可完成装配；铰接部位的转动面做了耐磨处理，长期往复摆动工况下不会出现过快磨损，

　　可有效延长传动部件的维护周期。在实际设备应用中，这类小型万向节常搭配微型伺服电机使用，用于检测仪器的角度调节机构、小型输送线的偏置动力传递、工装夹具的联动锁紧结构中，能够在有限安装空间内完成非同轴的动力传递，避免额外增加换向齿轮箱带来的成本与空间占用，其紧凑的结构尺寸也适配小型精密设备内部狭窄的装配空间，不会与周边的布线、其他结构件产生运动干涉。
