传感器安装用弯臂式连接支架结构

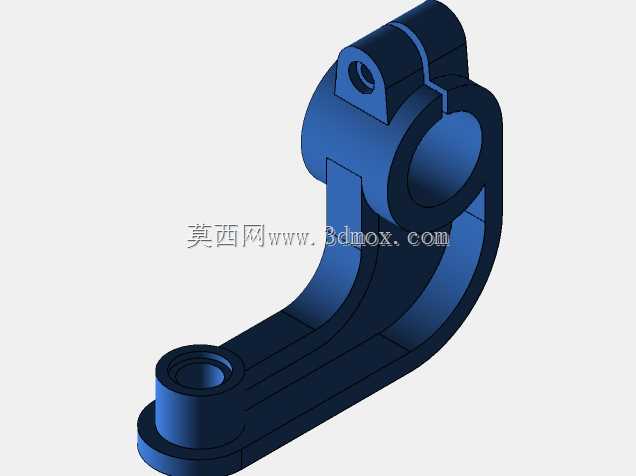

　　这类弯臂式连接构件主要应用在工业传感检测场景中，作为传感器与设备主体之间的过渡安装载体，常见于自动化生产线的位置检测工位、设备运行状态监测点位，用来调整传感器的安装角度与伸出距离，规避设备上的结构干涉，让检测端能够精准对准待检测的工件或者运动部件。从结构设计来看，构件整体采用一体化弯臂构型，上端设置带开口锁紧结构的铰接安装孔，孔位旁预留了锁紧缝隙，安装时可以通过紧固件收紧开口，抱紧穿入孔内的铰接轴，既能够实现支架绕轴的角度调整，调整到位后又能依靠抱紧力实现可靠固定，不会在设备运行振动下出现角度偏移。弯臂的下端设置了同轴的双层阶梯安装孔，大孔用来容纳传感器的主体部分，小孔用来穿设固定紧固件或者让传感器的检测端伸出，

　　阶梯结构能够对传感器形成轴向定位，避免传感器安装后出现轴向窜动，影响检测精度。弯臂的臂身采用等强度的变截面设计，在铰接端与下端安装座之间做了平滑的圆弧过渡，既能够降低应力集中，避免设备长期运行下臂身出现疲劳断裂，又能在保证结构刚性的前提下尽可能减轻构件自重，减少对安装轴的负载。从安装边界来看，上端铰接孔的孔径适配常规的工业安装光轴规格，锁紧开口的宽度预留了足够的收紧量，能够适配一定公差范围内的轴径，安装时不需要额外加工适配衬套；下端安装孔的阶梯尺寸匹配常用的圆柱型工业传感器外径，传感器装入后端面与安装座端面齐平，不会突出额外的结构占用周边空间。臂身的弯曲弧度经过空间校核，在常规安装角度下，臂身不会与设备上的走线槽、

　　相邻的执行构件发生运动干涉，同时弯臂的伸出长度能够让传感器的检测端覆盖常见的工位检测距离范围，不需要额外加装延长杆。构件的所有安装孔位都做了倒角处理，既能够在装配时起到导向作用，方便轴件与传感器的快速装入，又能去除加工毛刺，避免装配时划伤操作人员或者损坏传感器的外壳涂层。在实际使用中，这类支架可以根据现场的检测需求，绕上端铰接轴调整俯仰角度，调整范围覆盖0到90度的常用检测角度，能够适配不同高度、不同朝向的检测点位，不需要重新设计制作专用支架，大幅降低现场改造的成本与周期。臂身的刚性经过校核，在常规工业设备的振动工况下，臂身的形变量控制在传感器检测精度允许的范围内，不会因为支架晃动导致检测信号出现误触发或者漏检的情况。
