透明亚克力PCB防护外壳结构设计

项目分类:通用五金配件 发布时间:2022-03-16 ID:584162
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计
  • 透明亚克力PCB防护外壳结构设计

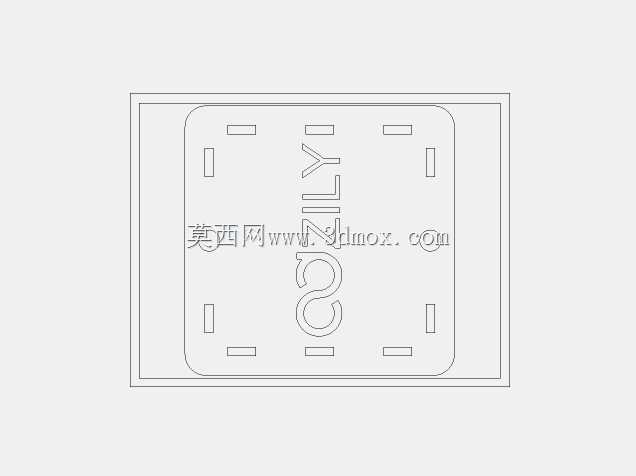

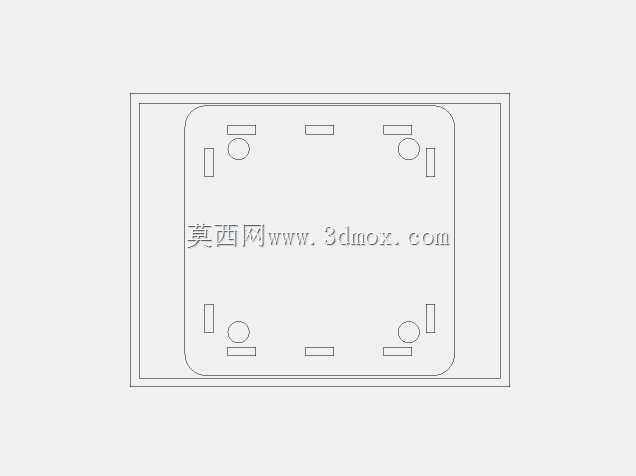

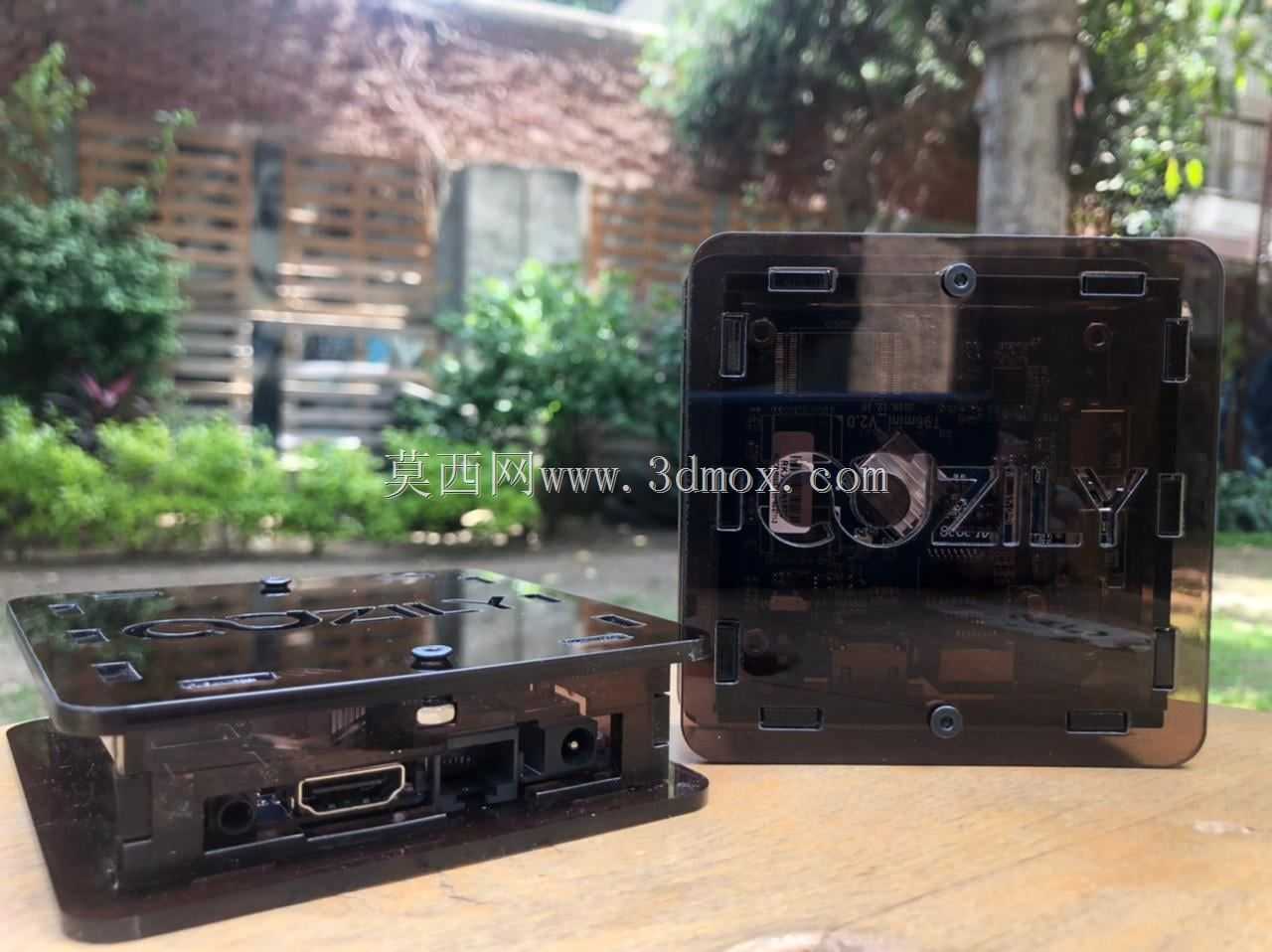

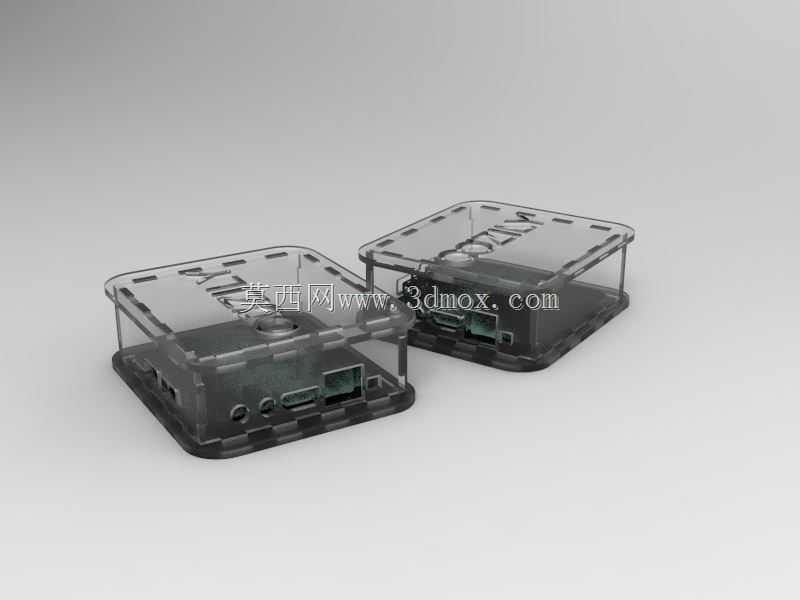

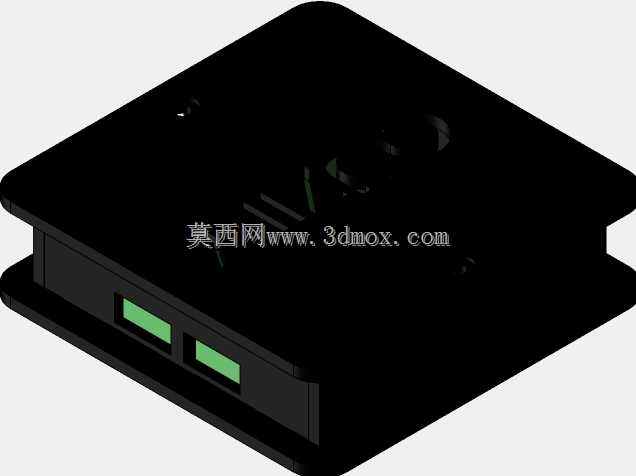

  这款PCB外壳采用透明丙烯酸树脂材质加工,主要面向小型嵌入式控制板、接口转接板的外露安装场景,常见于桌面开发验证台、小型智能终端外露模组、开源硬件二次开发项目的板卡防护需求,既可以隔绝日常使用中的灰尘泼溅、意外触碰导致的板卡短路、引脚弯折风险,透明材质也能让使用者无需拆壳就直接观察板载指示灯状态、接口插接情况,省去调试阶段反复拆装外壳的步骤。设计阶段优先匹配对应PCB的安装孔位,上下壳采用定位柱配合螺丝锁紧的结构,没有额外设计复杂卡扣,一方面降低激光切割加工的公差要求,小批量打样时不需要开模,直接通过板材切割就能完成所有结构件加工,加工周期短、改造成本低,适合定制化小批量的板卡配套需求;

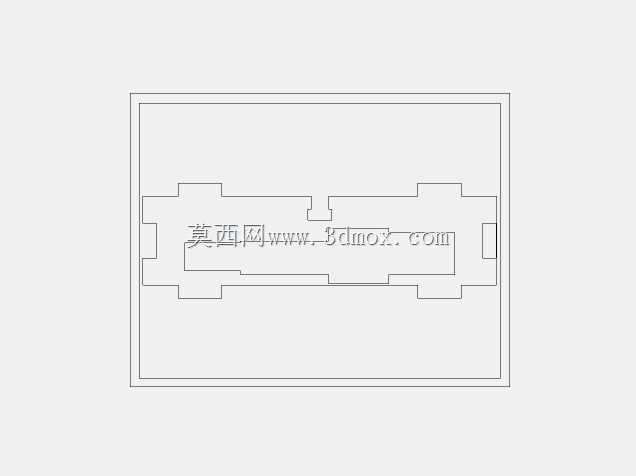

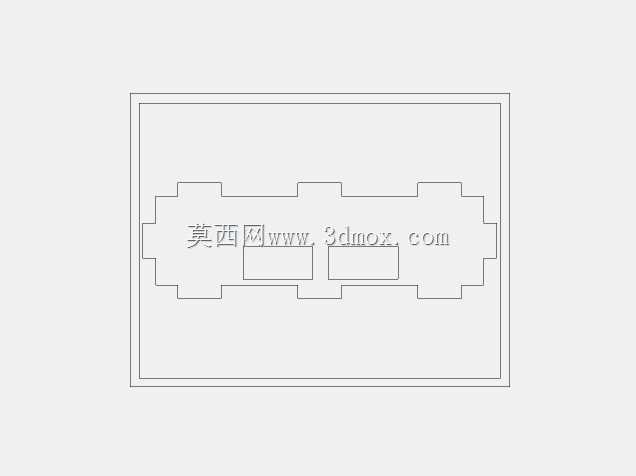

  另一方面螺丝锁紧的结构反复拆装不会出现卡扣断裂的问题,适配开发阶段需要频繁调整板卡、飞线调试的使用场景。外壳侧壁预留的接口开孔完全对齐板载接口位置,包含高清视频输出接口、音频接口、电源输入接口的对应避让位,开孔边缘做了0.2mm的公差余量,既不会因为加工偏差导致接口插接受阻,也不会因为间隙过大露出内部板卡边缘影响美观。上下壳合盖后内部预留了2mm的安全间隙,避免外壳内壁直接接触板卡表面的贴片元件,防止长期使用中摩擦导致元件脱落、焊盘磨损,同时预留的间隙也能形成微小的空气流通层,帮助板卡工作时的热量自然散出,不会因为全封闭结构导致热量堆积影响板卡运行稳定性。安装边界上,外壳整体外形尺寸略大于PCB板边缘3mm,

  四个角做了R2的圆角处理,避免尖锐边角划伤使用者或者刮擦周边线材,底部预留了可选的固定孔位,既可以直接放置在桌面使用,也可以通过螺丝固定在设备内壁、安装支架上,适配不同的安装场景。板材厚度选用3mm的透明亚克力,兼顾结构强度与透光性,日常使用中不会因为轻微挤压出现变形,同时可以清晰看到内部板卡的丝印标识,方便调试时快速定位元件位置。
