蜗壳式涡轮流体动力转换部件结构设计

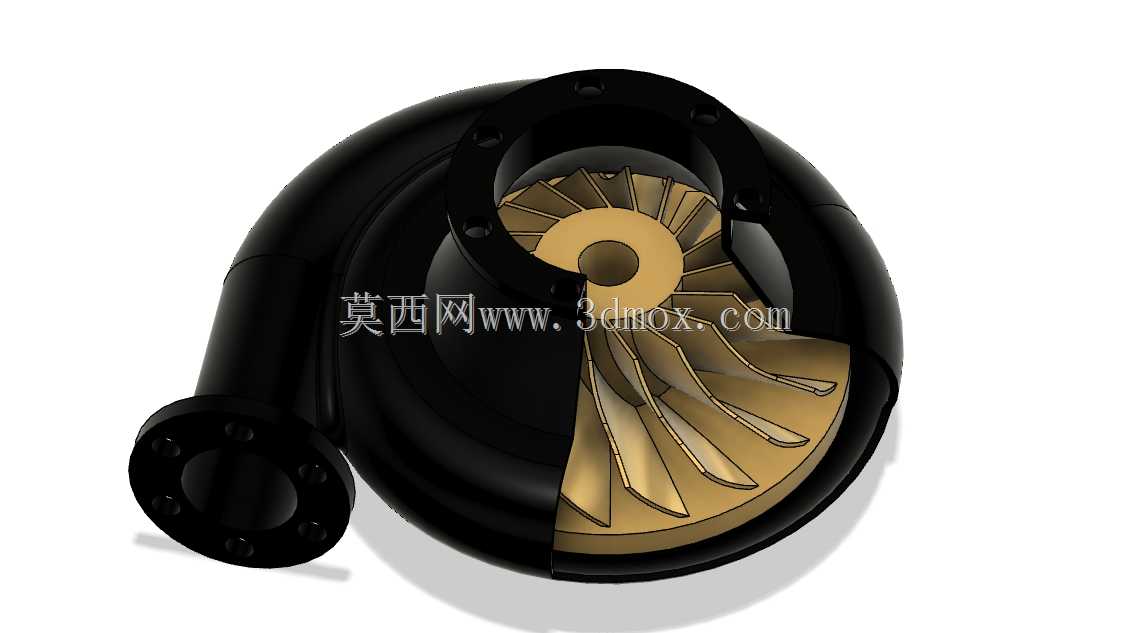

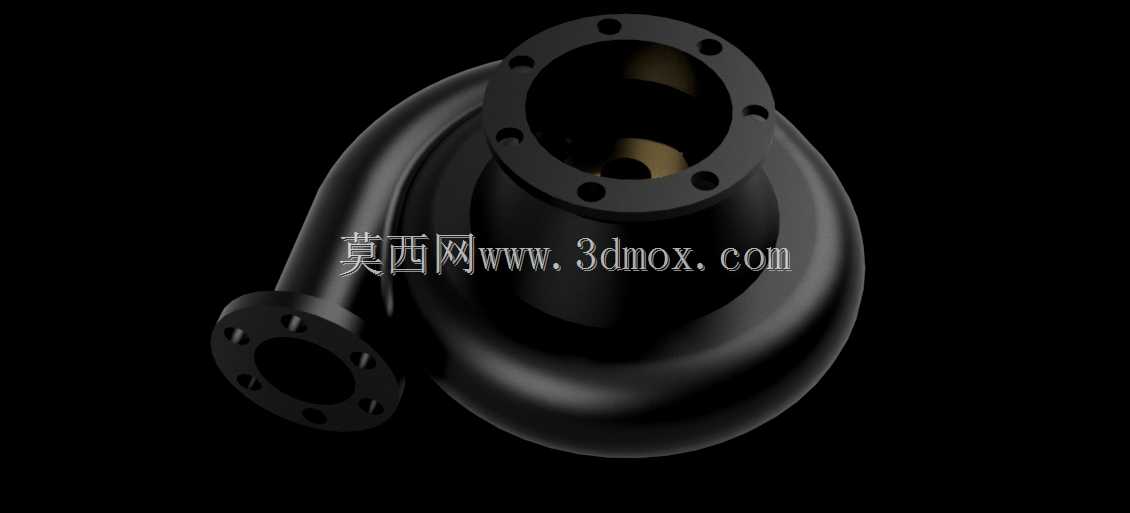

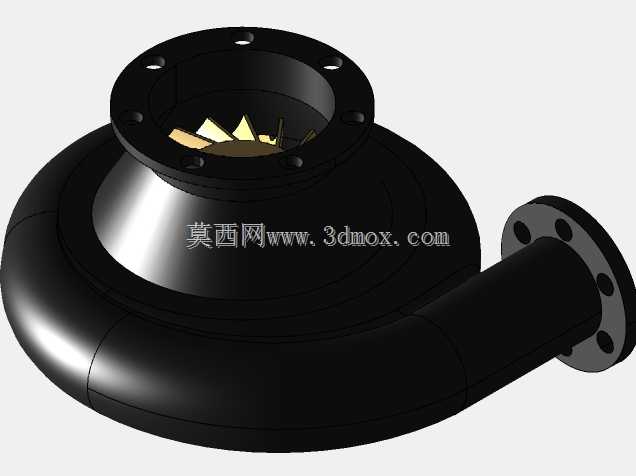

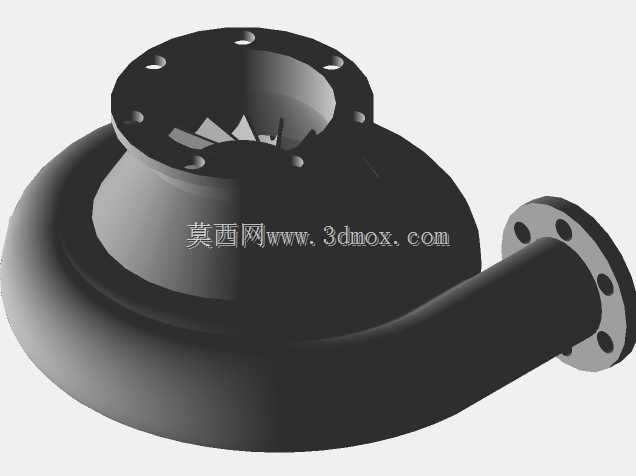

　　该部件属于流体能量转换类机械的核心做功构件，常见于小功率流体驱动动力输出场景、流体输送增压单元以及小型动力试验台架的动力端模块，在工业辅助动力回路、小型流体输送系统、教学演示试验装置中都有对应适配场景。从结构设计逻辑来看，整体采用渐扩式蜗壳流道构型，流道截面沿流体旋转方向逐步扩大，能够最大程度降低流体在腔体内的沿程阻力损失，让高压流体进入腔体后可以沿流道均匀作用于内置叶轮叶片，将流体的压力能与动能平稳转换为转轴的旋转机械能，减少流道内的涡流与紊流带来的能量损耗，提升能量转换效率。进出流道端均采用带螺栓孔的法兰连接结构，法兰端面上的密封面预留有标准密封件安装位，安装时可通过均布的螺栓孔实现与上下游管路的刚性对接，

　　保证连接位置的密封性能，避免高压流体出现泄漏问题，同时法兰连接的形式也便于后期的部件拆装与维护，不需要对整体管路进行大规模拆解即可完成部件更换。在安装边界设计上，主体蜗壳采用一体化铸造成型的构型思路，外壁厚度根据不同位置的承压需求做了差异化设计，高压流体入口区域的壁厚略大于出口区域，能够承受流体进入腔体时的瞬间压力冲击，避免长期运行过程中出现壳体变形或者开裂的问题。蜗壳外侧没有多余的外凸结构，整体外轮廓的回转半径控制在合理范围内，安装时不需要预留过大的周边操作空间，可适配紧凑安装空间内的动力单元布局需求。进出流道的法兰端面平行度与同轴度在建模阶段就做了公差约束，能够保证与对接管路安装后不会出现错位应力，

　　避免长期运行过程中连接位置出现疲劳损坏。从实际使用的功能特性来看，该结构的流道内壁做了顺滑过渡处理，没有突兀的折角或者结构突变，流体在流道内的流向变化平缓，既可以降低流体流动过程中的噪音，也能减少流体中杂质在壳体内壁的沉积，降低日常维护的清理频率。建模过程中对壳体的承压薄弱位置做了结构加强，在法兰与蜗壳主体的连接位置设置了过渡圆角，减少应力集中问题，提升部件整体的结构强度与运行寿命，适配不同压力等级的流体工况使用需求。
