V型六缸内燃动力总成结构设计

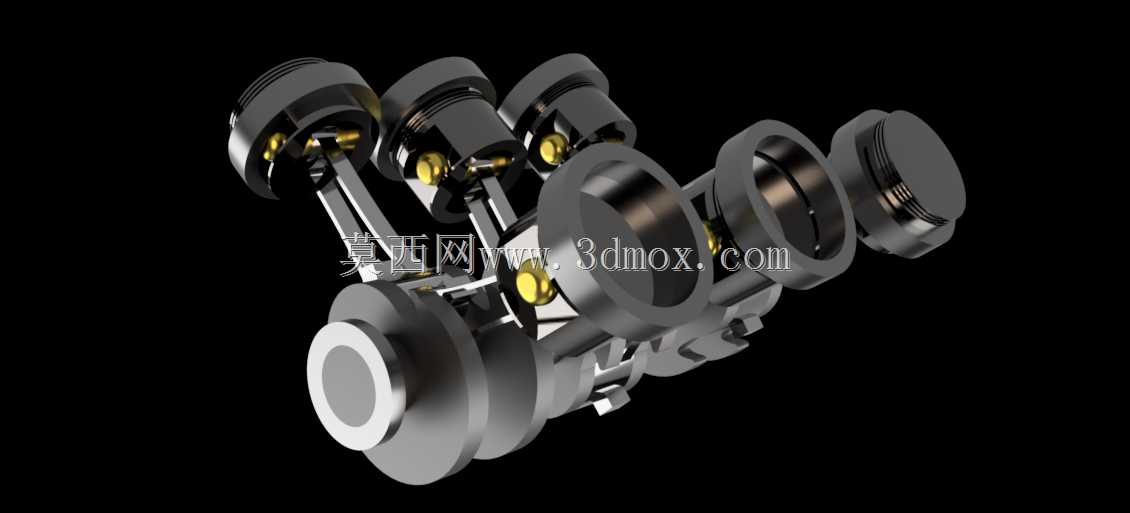

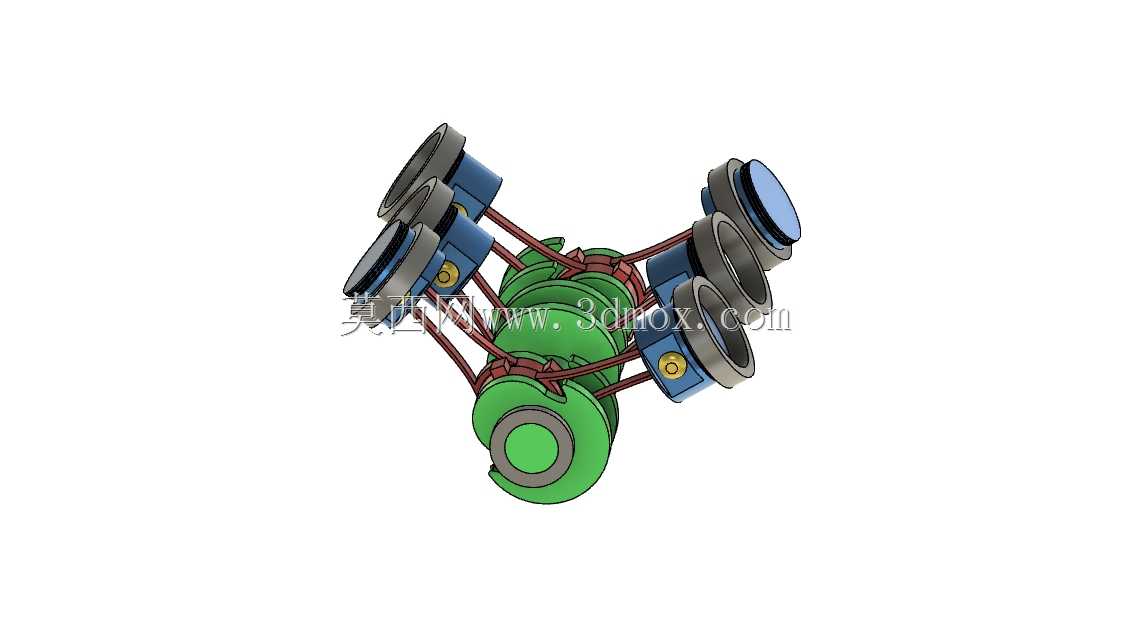

　　这款V型六缸动力结构的建模过程，需要先梳理清楚动力输出端的安装匹配逻辑，首先要明确其适配的乘用车辆、小型工程动力单元的机舱布局边界，相邻两列气缸的夹角设定直接影响整机的横向占用空间，建模时需要提前预留缸盖周边的进排气附件、线束管路的布置余量，避免后续装配时出现结构干涉。从功能实现层面看，该结构完整还原了曲柄连杆机构的运动逻辑，六个曲柄销按照做功顺序错开对应角度，保证曲轴运转时的动平衡表现，活塞与缸套的配合间隙、连杆大头与曲柄销的连接结构都按照实际装配公差做了还原，能够直观演示四冲程内燃机的进气、压缩、做功、排气全流程运动状态，可用于动力总成的结构教学、新机型研发阶段的布局验证环节。设计过程中优先考虑了结构的可装配性，

　　曲轴的轴向定位台阶、连杆的分体式大头结构、活塞销的卡环安装位都做了精准还原，整机的安装支点分布在缸体两侧与油底壳结合面，匹配常规动力总成的悬置安装点位，不需要额外改动安装支架即可适配多数前置后驱、四驱车型的动力舱布局。外形层面，两列气缸呈V型对称分布，相比直列六缸结构大幅缩短了整机纵向长度，降低了机舱布置的空间压力，曲轴输出端的法兰结构匹配通用规格的飞轮、离合器总成连接尺寸，前端轮系的安装位预留了水泵、发电机、空调压缩机的驱动轮布置空间，能够覆盖常规附属部件的安装需求。建模时对各运动部件的运动行程做了参数化约束，可直接用于运动仿真验证，观察不同转速下活塞的往复运动轨迹、曲轴的转动平顺性，排查结构设计中存在的运动干涉风险，也能为后续的冷却水道、润滑油道布置提供基础结构参考，帮助设计人员在研发初期快速评估整机布局的合理性，减少后续实物样机阶段的改模成本。
