小型风力机变桨系统机构设计展示

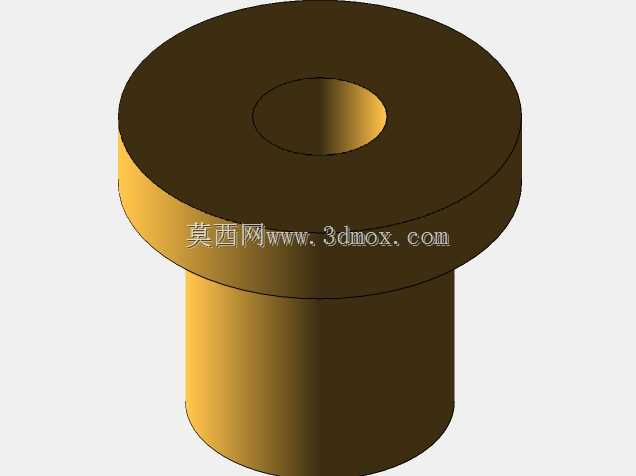

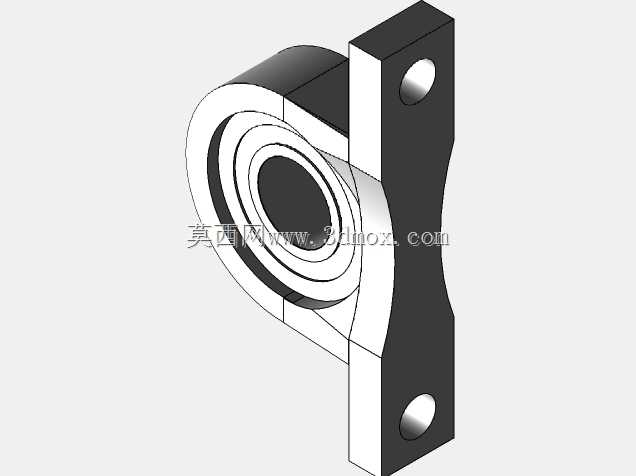

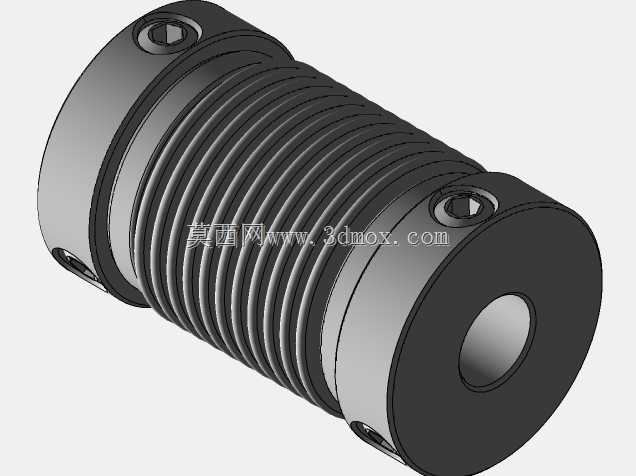

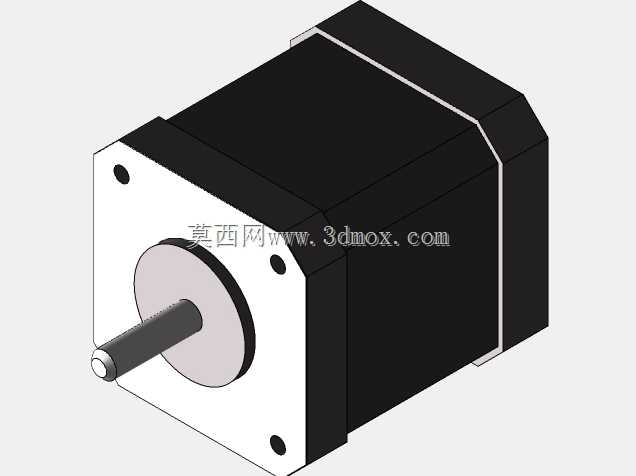

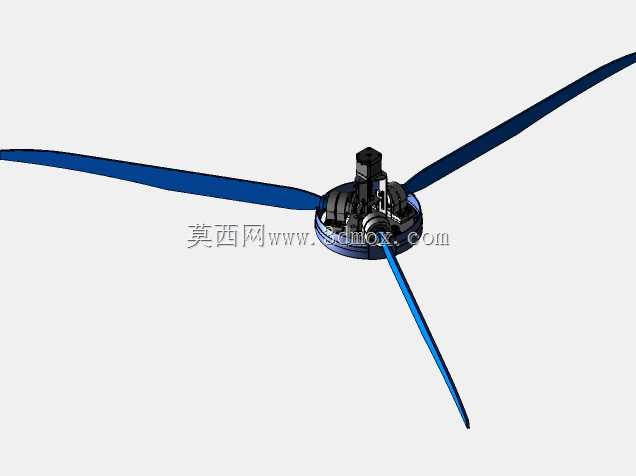

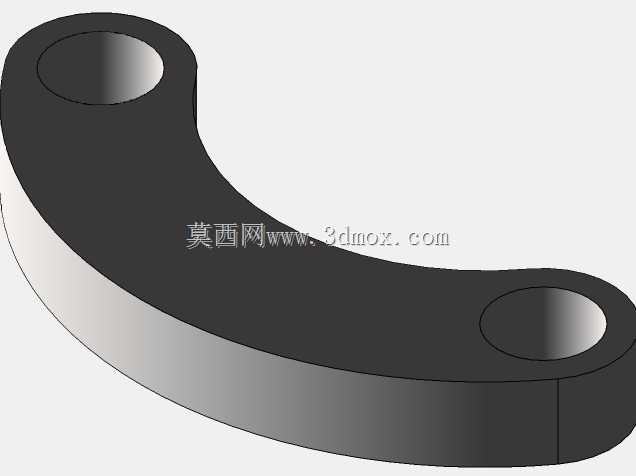

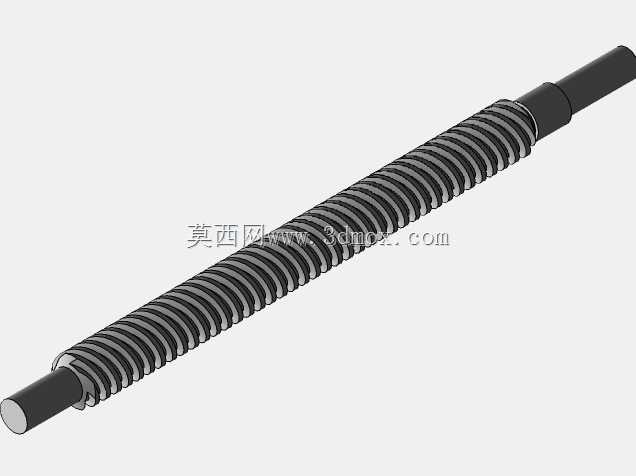

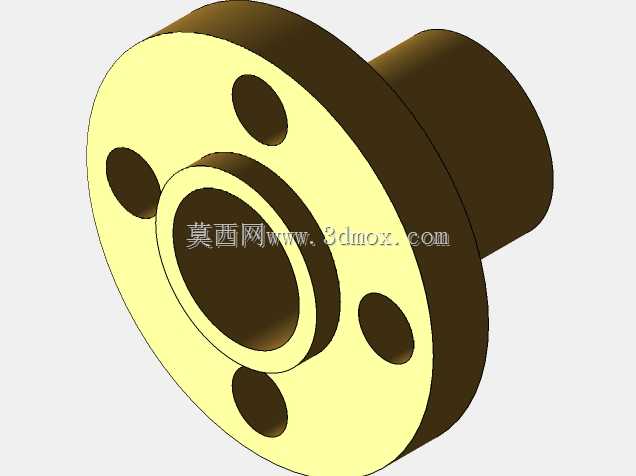

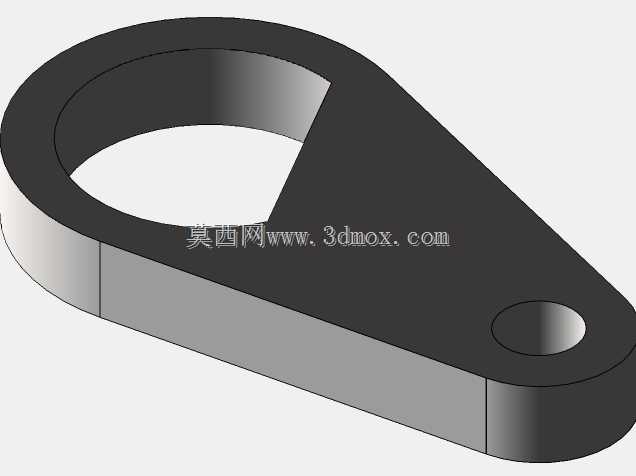

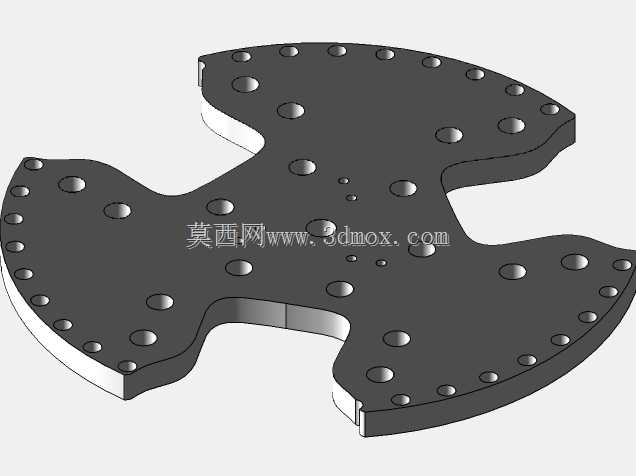

　　在分布式离网风电场景中，小型风力机的变桨执行机构直接决定机组在湍流风况下的载荷耐受能力与发电效率，这套采用曲柄滑块搭配动力螺钉的变桨机构，正是针对百瓦级到千瓦级小型风电场景开发的执行方案。不同于大型风电机组采用的独立电动变桨结构，小型机组受机舱内部空间、制造成本、运维条件限制，无法布置复杂的伺服驱动与冗余传动链，这套机构将动力螺钉作为直线动力输出端，通过曲柄滑块结构将直线往复运动转化为叶片根部的定轴转动，实现桨距角的连续调节，整套传动链没有冗余的中间传动部件，运动副数量少，在风沙、高湿、低温等户外恶劣工况下的故障概率远低于齿轮传动式变桨结构。从安装边界来看，整套机构集成在轮毂内部，径向尺寸完全适配小型风力机的轮毂内腔，

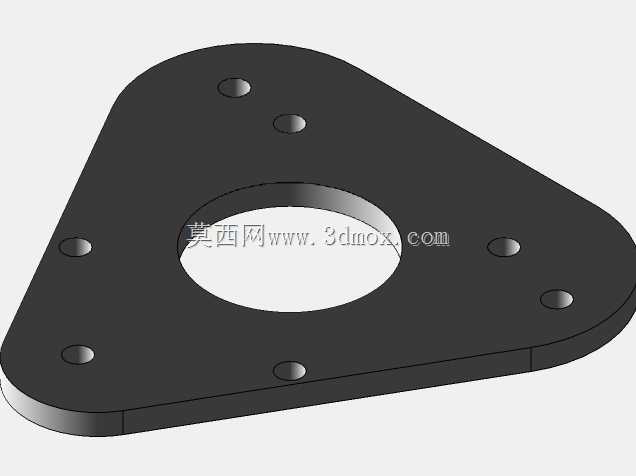

　　不会额外增加轮毂的迎风面积，轴向安装尺寸预留了足够的叶片根端连接空间，不需要对原有叶片的根部连接法兰做定制化修改，可直接适配市面上主流的小型风力机叶片接口，安装时仅需要将动力螺钉的固定端与轮毂基座连接，曲柄端与叶片根端的转臂对接即可完成装配，不需要复杂的现场配做工序。从功能特性来看，这套机构可实现0到30度范围内的桨距角无级调节，当风速超过额定风速时，动力螺钉输出直线位移推动滑块移动，带动曲柄转动使叶片顺桨，降低叶片的风能捕获效率，避免机组转速过高引发的过载故障；当风速处于额定工作区间时，机构可将桨距角锁定在最优攻角位置，保证叶片始终处于最佳升阻比状态，提升风能利用效率。设计过程中针对曲柄滑块的运动死点位置做了专门的行程限位，

　　避免机构运动到极限位置出现卡滞，同时动力螺钉选用带自锁特性的传动形式，在变桨动作完成后可自动锁止位置，不需要额外增加锁紧机构，进一步简化了结构复杂度。整套机构的运动部件全部做了等强度设计，滑块与导轨的接触面积经过优化，可承受叶片变桨过程中传递过来的交变弯矩，不会在长期交变载荷下出现变形或磨损过量的问题，适配小型风力机20年设计寿命周期内的变桨动作频次要求，不需要频繁拆解维护。
