X-Y-Z三轴笛卡尔坐标数控绘图仪结构

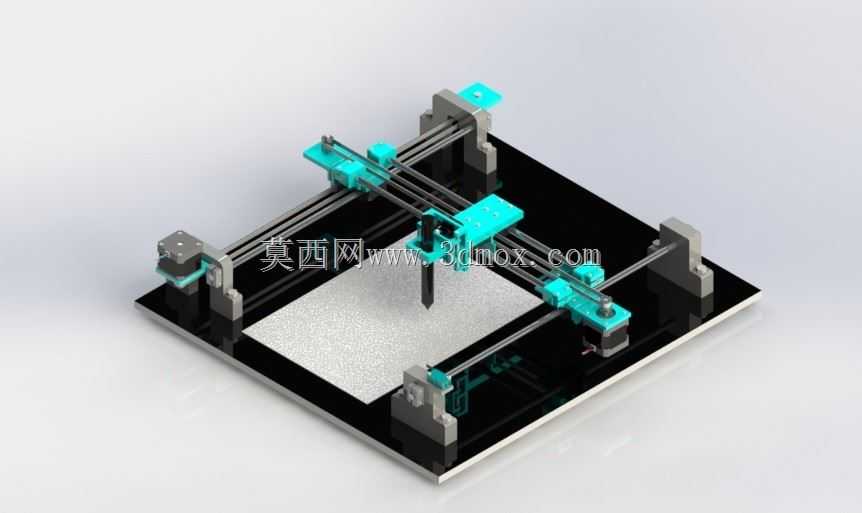

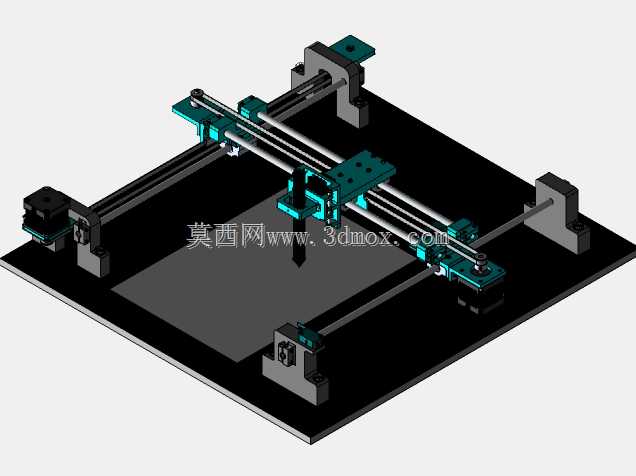

　　这款三轴笛卡尔坐标结构的绘图设备，主要面向平面图案绘制、小型工件表面标记、教学实训演示等场景，在文创产品定制、PCB样板快速标记、学生数控原理实训场景中都能适配，相比多关节绘图设备，它的直线运动轨迹精度更易控制，调试门槛更低，日常维护的成本也更低。设备整体采用龙门式跨轴布局，黑色底板作为安装基准面，所有运动组件都直接固定在底板上，整体占用空间约0.04立方米，安装时只需保证底板水平度在0.1mm/m范围内，预留出前后左右各100mm的操作维护空间即可，不需要额外做地基固定，放在普通工作台面上就能稳定运行。X、Y两个水平方向的运动，都采用步进电机配合GT2同步带传动的方案，选GT2.3规格的同步带，

　　搭配直径8mm的圆轨搭配线性轴承做导向，这种搭配在低速绘图场景下足够保证运动平顺性，同步带张紧度调整到按压带体下沉2-3mm的状态就能消除回程间隙，不需要额外加装消隙结构，成本控制更合理。Z轴方向因为需要控制绘图笔的抬落笔压力，选用伺服电机做驱动，相比步进电机，伺服的扭矩响应更快，能精准控制笔尖接触绘图介质的压力，避免划破纸张或者出现笔迹过浅的问题，抬笔行程设置在15mm，足够适配不同厚度的绘图纸张、薄亚克力板、PCB覆铜板等绘图介质。电控部分的布局也做了集成化设计，Arduino控制板搭配专用CNC扩展屏蔽板，直接安装在底板侧边的空位，步进电机驱动器就近安装在对应轴的电机旁，减少动力线的走线长度，降低信号干扰的概率，X、

　　Y轴的两端都安装限位开关，做硬限位保护，避免运动超程撞坏机械结构，Z轴上下端也加装微型限位开关，确定抬落笔的零位位置，每次开机自动回零就能确定坐标系原点，不需要手动对刀。设计时特意将所有传动部件都做了外露布局，没有加装外防护罩，一方面是方便实训场景下学生观察传动结构的运动逻辑，另一方面日常维护时不用拆大量罩壳，直接就能检查同步带磨损情况、给直线轴承加注润滑脂、调整皮带张紧度，维护效率更高。绘图笔的夹持结构做了快换设计，拧松锁紧螺丝就能更换不同粗细的签字笔、马克笔甚至小型雕刻头，拓展设备的使用场景，不需要更换整个Z轴末端组件。三个轴的运动解算都采用笛卡尔坐标系直线插补逻辑，能直接解析标准G代码指令，兼容主流的绘图控制软件，

　　不需要做额外的指令转换，上手使用的门槛很低。走线部分都采用拖链收纳，X轴的拖链沿Y轴横梁布置，Z轴的拖链沿X轴滑座布置，所有线缆都不会在运动过程中出现拉扯、剐蹭的问题，长期运行也不会出现线缆磨损断裂的故障。在实际使用中，它的绘图速度可以根据介质材质调整，普通纸张上绘图速度可以设置在100mm/s，标记PCB板时速度降到30mm/s就能保证标记线条清晰，重复定位精度可以控制在0.1mm以内，满足常规绘图、标记的精度要求，相比大型数控绘图设备，它的体积小巧，功耗更低，适合小批量、个性化的绘图作业需求，也适合作为数控运动教学的实操载体，让学习者直观理解三轴坐标运动、传动选型、电控接线的实际工程逻辑。
