推拉式快速压紧夹钳结构设计

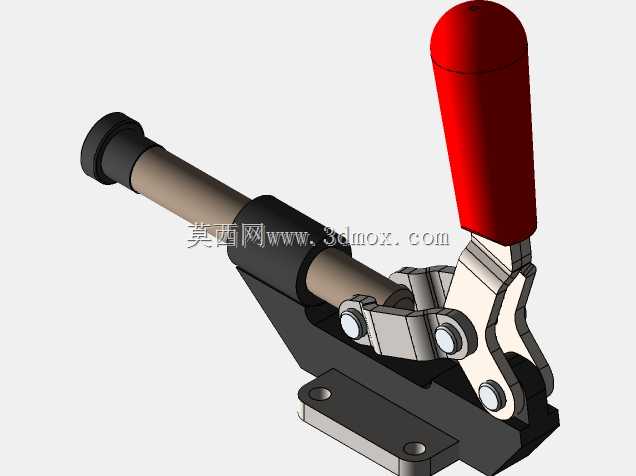

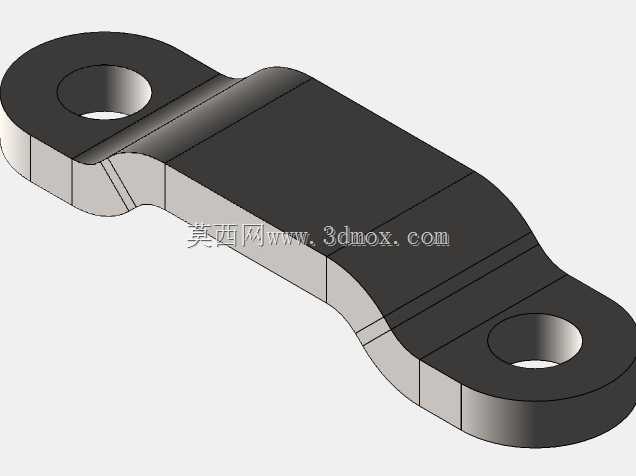

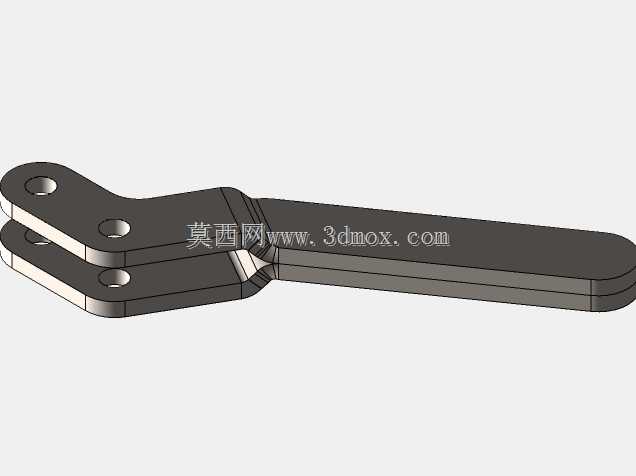

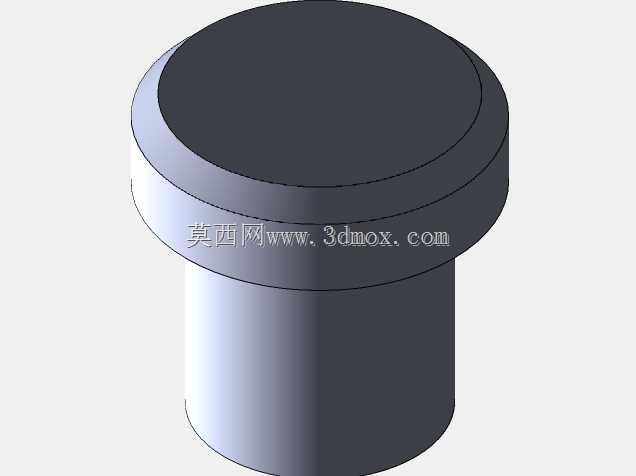

　　这款推拉式夹钳是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配流水线定位、木质家具加工、五金件冲压定位、电子元器件治具等场景中都能见到它的身影，核心作用是通过手柄的杠杆力放大，实现推杆的直线往复伸缩，对工件施加稳定的轴向压紧力，替代传统螺栓压紧的繁琐操作，大幅降低装夹辅助时间。从结构设计逻辑来看，整个夹钳采用复合杠杆增力机构，红色绝缘手柄握持端做了圆弧过渡处理，操作时手掌贴合度高，长时间扳动不会产生硌手的不适感，手柄与连杆铰接处采用销轴连接，铰接孔内预留了合理的配合间隙，既保证扳动时无卡滞，又能避免间隙过大导致的压紧晃动。中部的推杆采用圆柱光轴结构，表面做了硬化处理，耐磨性能优异，推杆前端可根据实际装夹需求更换橡胶压头、

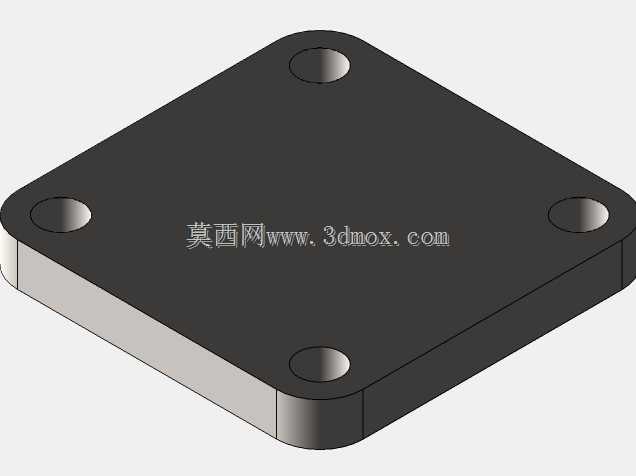

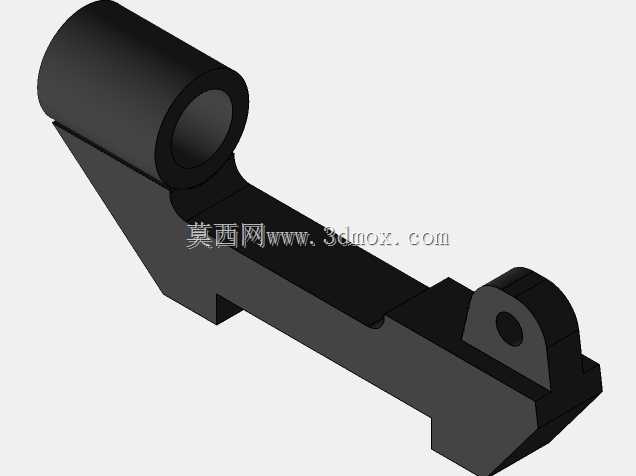

　　金属压块或者定制仿形压头，适配不同材质、不同外形的工件压紧需求，推杆与基座之间设置了导向衬套，保证推杆伸缩时的直线度，长期使用不会出现偏磨卡滞的问题。底部的安装基座采用带安装孔的平板结构，两个沉头安装孔的孔距经过标准化设计，可直接通过内六角螺栓固定在工装板、设备工作台或者治具基板上，安装边界清晰，不需要额外做复杂的适配加工，基座与连杆机构的连接位置做了加强筋处理，承受大压紧力时不会出现基座变形的问题。整个夹钳的锁紧逻辑采用过死点锁紧设计，当手柄扳动到锁紧位置时，连杆机构越过力学死点，此时即使工件受到振动或者反向作用力，夹钳也不会自行松脱，只有反向扳动手柄才能解锁，压紧状态的可靠性完全能满足机加工、焊接等有振动工况的使用要求。

　　在实际选型应用时，需要根据工件所需的压紧力、推杆行程、安装空间来匹配对应规格，这款夹钳的推杆行程覆盖常规装夹的进退距离，压紧力可以满足大部分中小型工件的定位需求，整体结构没有冗余零件，日常维护只需要定期在铰接销轴处加注少量润滑脂，就能保证长期顺畅使用，不会出现机构卡死的问题。
