十字轴式万向传动连接结构

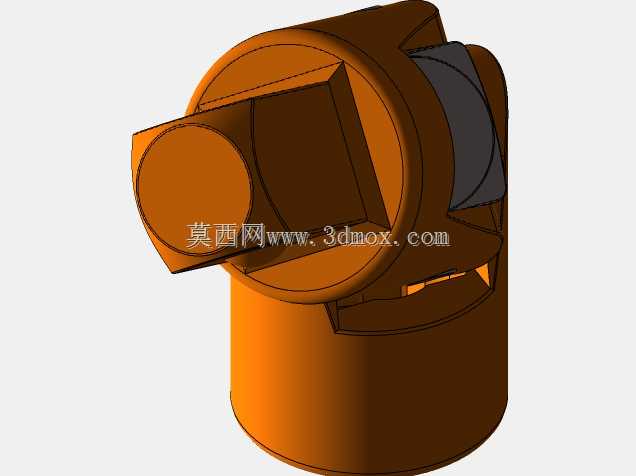

　　这类万向铰接结构常出现在需要变角度传递扭矩的传动链路中，比如多轴联动的工装夹具动力输出端、小型输送设备的转角传动位、精密检测仪器的调节传动段，都能见到这类结构的应用，它的核心作用是在两根轴线不共线、或是工作过程中轴线夹角会发生动态变化的轴系之间，持续稳定传递旋转扭矩，不会因为轴间角度偏移出现卡滞、扭矩传递中断的问题。从结构设计逻辑来看，这个万向节采用了十字铰接的核心原理，两个叉形接头分别对接主动端和从动端，中间的十字连接块作为铰接回转核心，每个回转副都预留了合理的配合间隙，既保证转动时的灵活性，又能控制传动过程中的回程间隙，避免角度传递出现过大误差。外形上整体采用短粗式的柱体加叉形对接结构，

　　下端的圆柱对接段可以直接插入配套的轴套或是联轴器安装孔，通过侧面的紧定螺钉或是键槽实现周向固定，上端的叉形接头则可以和对接的轴端叉形结构配合，穿入铰接销完成组装，安装边界上需要预留足够的摆动空间，保证轴间夹角在设计允许范围内变化时，结构不会和周边的安装架、壳体发生运动干涉。设计过程中需要重点考量铰接副的接触强度，因为扭矩传递时铰接位置会承受交变的接触应力，所以配合面的粗糙度、硬度都需要匹配对应的传动载荷，避免长期使用后出现磨损松旷，导致传动精度下降。实际选型应用时，要先核算传动链路的最大传递扭矩、工作时的最大轴间夹角、以及工作转速范围，确保结构的承载能力匹配工况需求，这类小型万向节通常用在载荷不大、转速不高的精密传动场景，

　　相比大型的十字轴万向节，它的结构更紧凑，占用安装空间更小，不需要额外的润滑维护结构，适配小型化设备的装配需求。在三维建模过程中，需要重点保证两个铰接回转轴线的空间垂直精度，以及对接安装面的同轴度公差，否则装配后会出现转动卡滞、传动阻力过大的问题，建模时还要预留好铰接销的安装孔位，以及紧固件的避让空间，保证实际加工装配时零件可以顺利组装，不会出现干涉问题。
