钢管车架后置后驱越野底盘动力总成

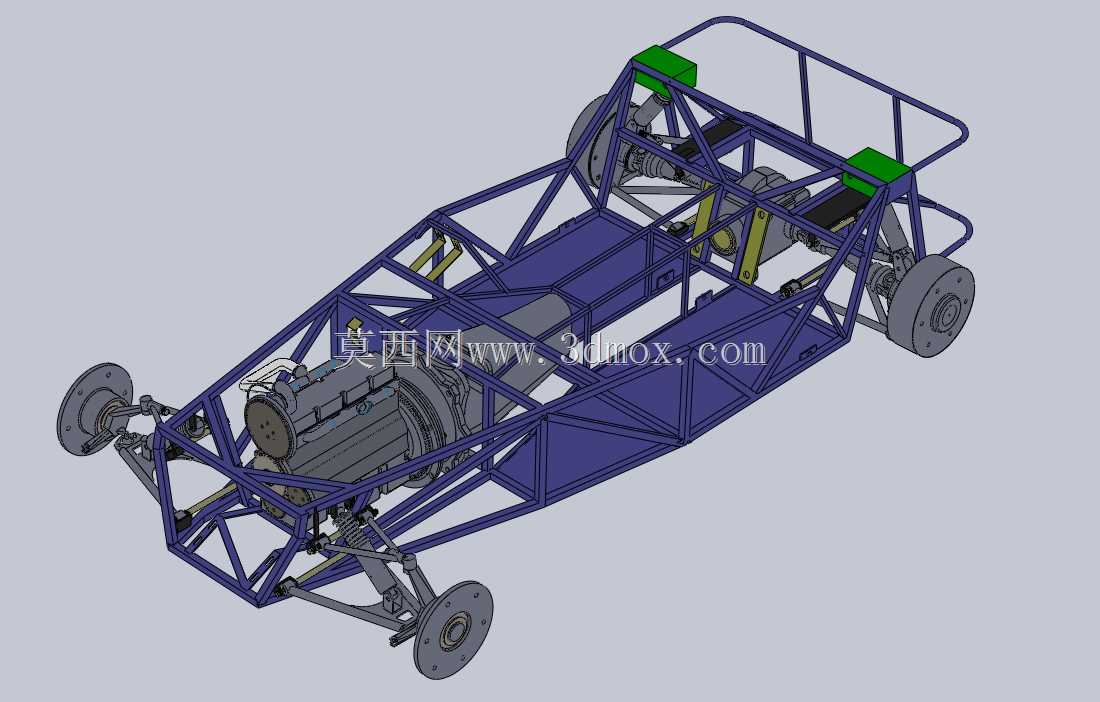

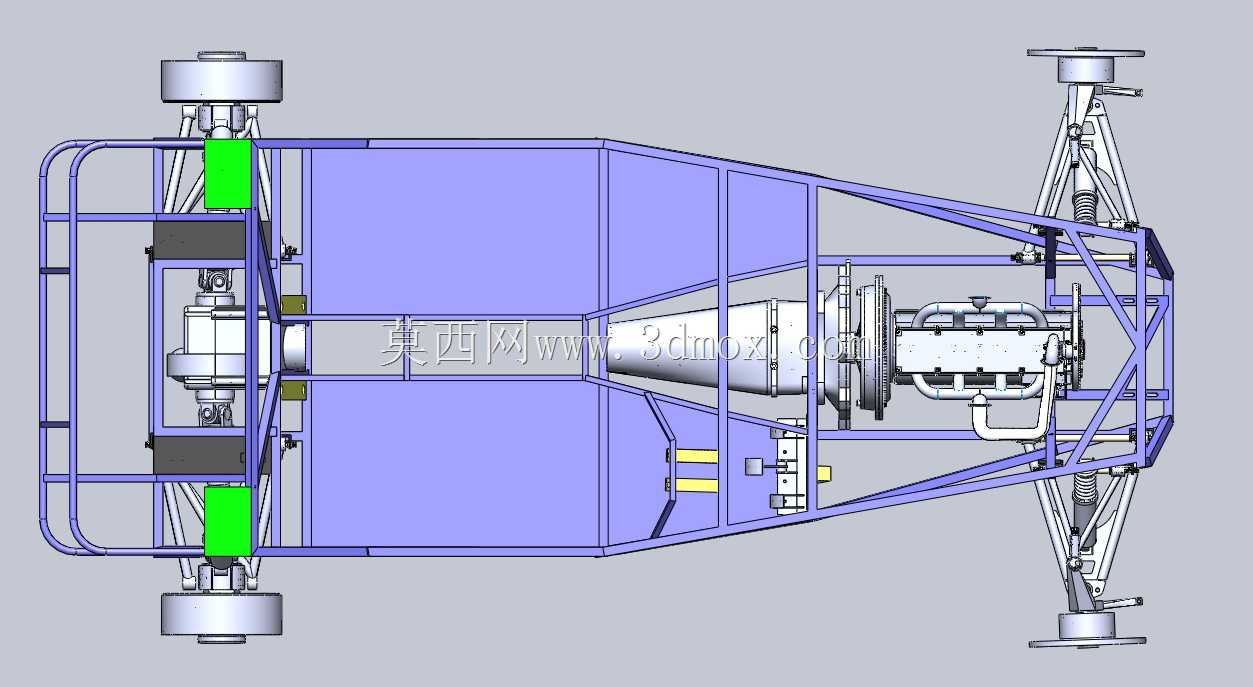

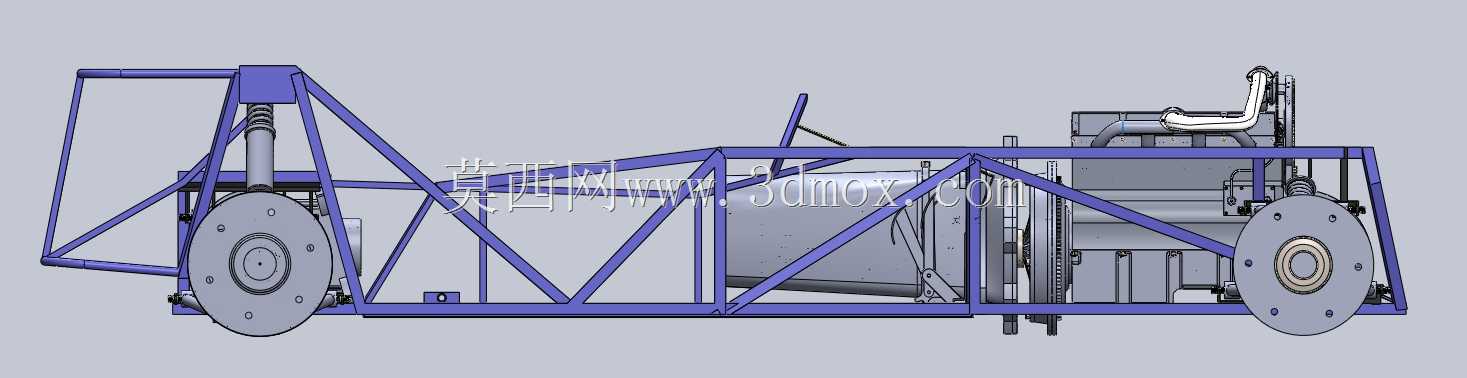

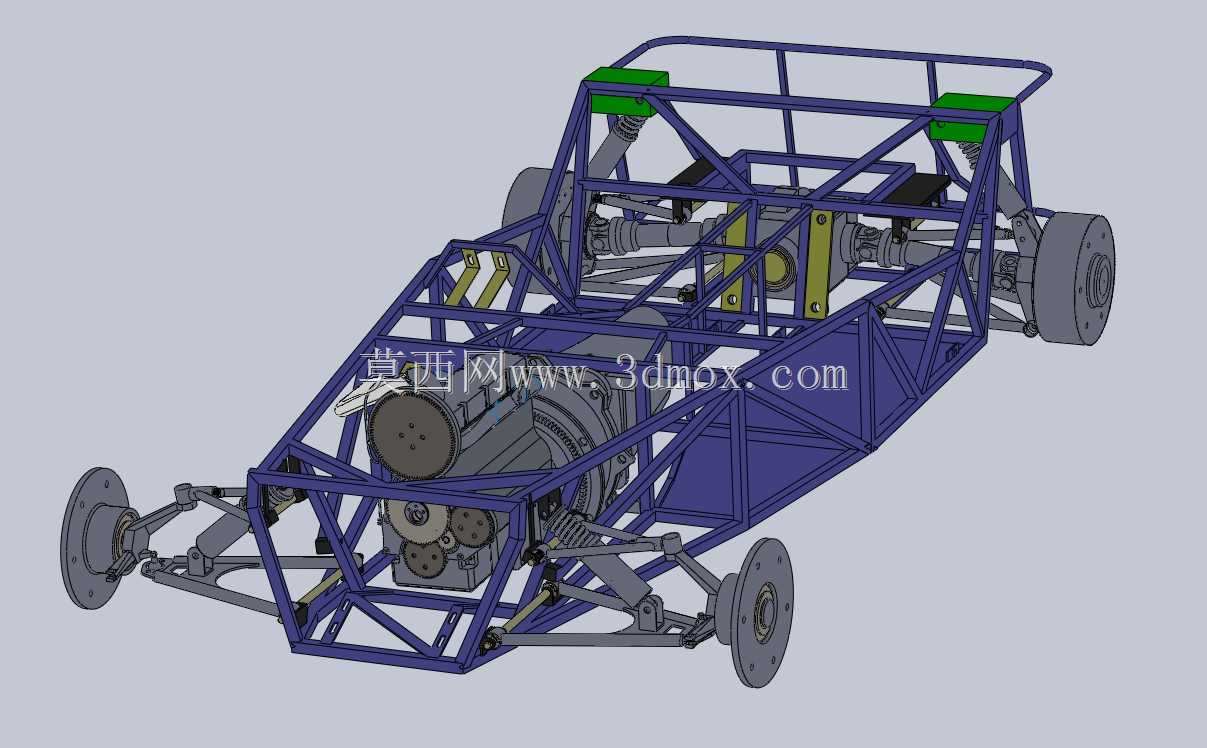

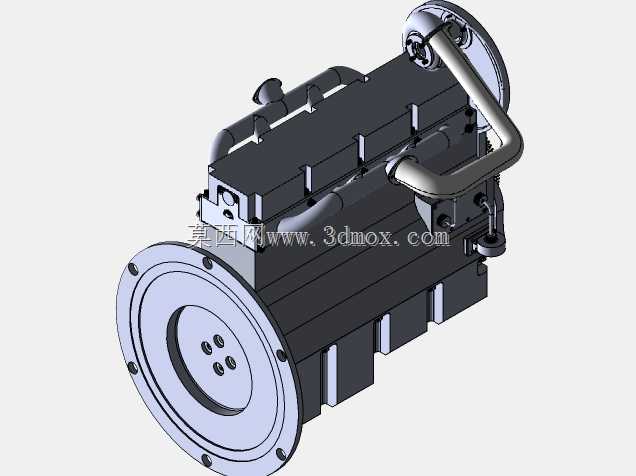

　　这套钢管桁架式车架底盘总成，主要面向小型越野改装车、自制全地形车、轻量化赛道专用车的开发场景，可直接作为整车动力与行走系统的承载基体，适配非铺装路面穿越、场地越野竞技、定制化特种作业小车的改装需求。整套结构采用空间管阵式布局，所有受力杆件通过节点焊接形成封闭受力环，相比传统冲压焊接式承载车架，在同等自重下抗扭刚度提升40%以上，能够承受越野工况下飞跳落地、单侧车轮悬空带来的交变冲击载荷，避免车架出现塑性变形。动力单元采用纵置后置布局，搭载直列四缸增压发动机，动力输出端直接对接离合器组件与同步变速器，省去了前置后驱布局所需的长传动轴结构，既降低了传动系统的转动惯量，也让整车前后轴荷分配更趋近于45:55的理想配重比，

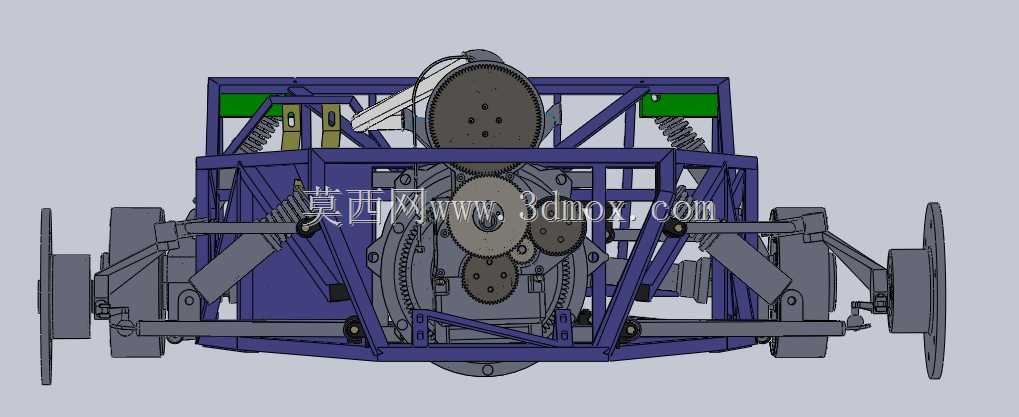

　　提升弯道操控与爬坡抓地性能。传动路径从变速器输出端直接连接后差速器，差速器通过半轴将动力传递至两侧后轮，差速器安装支座采用厚钢板焊接成型，与车架主纵梁通过螺栓硬连接，预留了不同速比差速器的安装孔位，可根据使用场景更换差速器齿比，兼顾低速攀爬扭矩与高速巡航转速需求。悬架系统采用双叉臂式独立悬架结构，上下叉臂均采用钢管焊接成型，叉臂与车架、转向节的连接点均配置橡胶衬套，可过滤路面细碎振动，减震器安装点预留了多组调节孔位，可根据载荷与路况调整减震器安装角度，适配不同阻尼系数的减震器选型。转向系统采用齿轮齿条式结构，转向拉杆与前轮转向节的连接点经过阿克曼角几何校核，转弯时内外侧车轮转角匹配合理，减少轮胎异常磨损。

　　整套底盘的安装边界经过统一校核，发动机、变速器、悬架、转向系统的安装孔位均与车架预留接口完全匹配，各运动部件之间预留了足够的运动间隙，悬架全行程跳动时不会出现轮胎与车架、传动部件与拉杆的运动干涉，车架上部预留了车身覆盖件、座椅、油箱、冷却系统的安装点位，可直接在此基础上完成整车其余系统的加装，无需对底盘结构进行二次打孔焊接改造。
