聚氨酯材质GM控制臂衬套结构设计

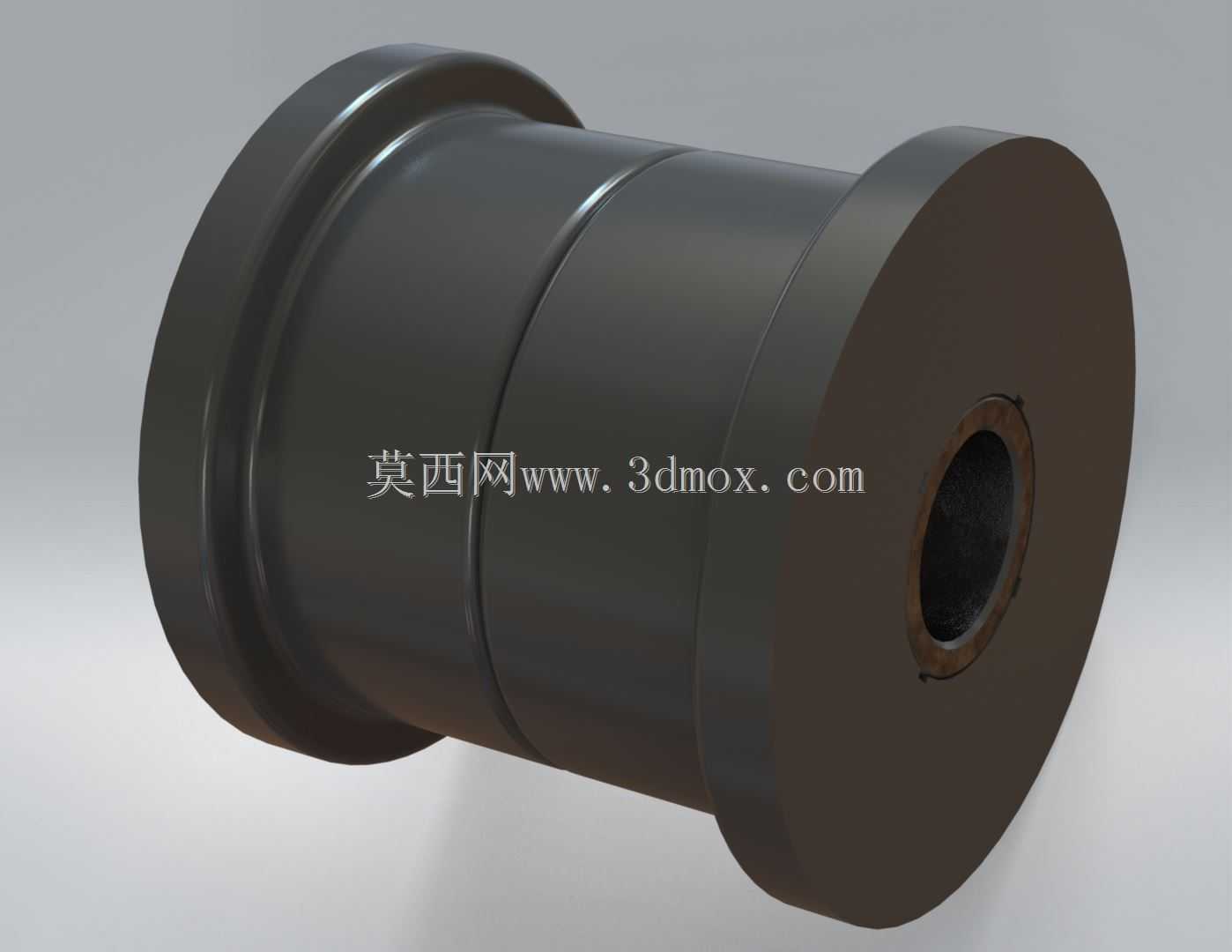

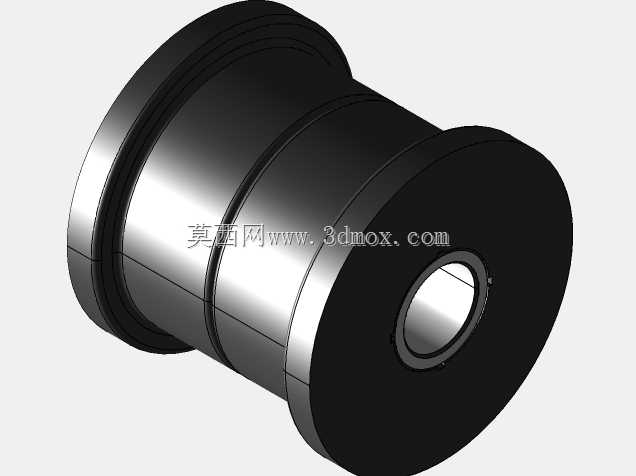

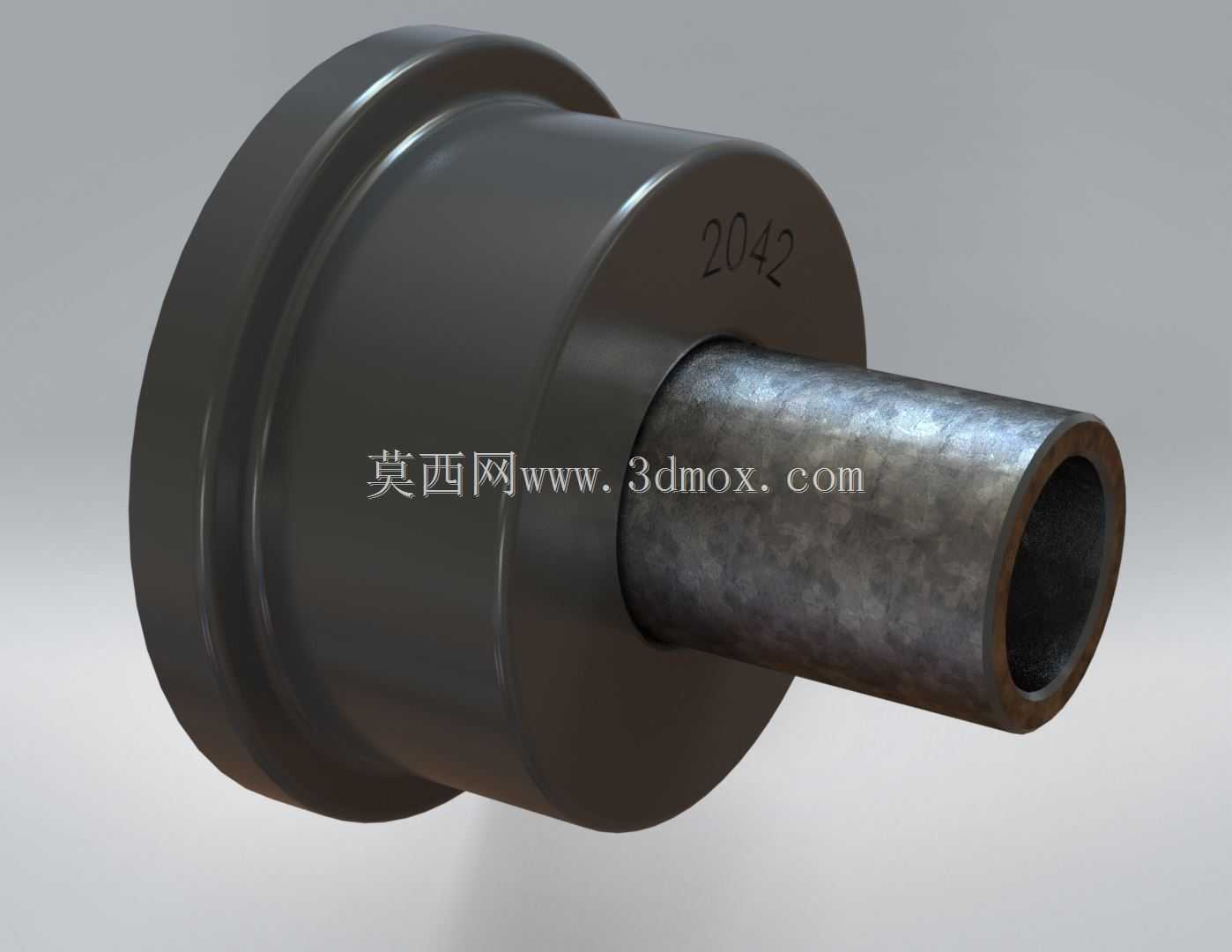

　　在底盘悬架系统的开发过程中，控制臂衬套作为连接摆臂与副车架/车身的核心弹性铰接元件，其性能直接决定了整车行驶质感与操控极限的平衡。这款聚氨酯材质的控制臂衬套，针对传统橡胶衬套抗衰减性能差、大载荷下形变量不可控的痛点做了针对性结构优化，适配GM平台多款车型的前悬下控制臂安装点位。从结构上看，衬套采用两端带凸缘的阶梯轴式外形，中间段为等直径的弹性主体，两端凸缘的外径大于安装座的开孔尺寸，装配后可实现轴向的自然限位，无需额外加装卡簧或挡圈，减少装配工序的同时也避免了长期使用后限位件脱落的风险。内孔为贯穿式金属衬套内芯，表面做了防锈磷化处理，与控制臂的安装螺栓形成刚性配合，保证铰接点的定位精度，避免螺栓反复挤压弹性体造成的内孔磨损。

　　聚氨酯材质的邵氏硬度控制在65-70HA区间，相比同硬度的天然橡胶，其动态刚度随载荷变化的线性度更好，在经过减速带、坑洼路面等大冲击工况时，能快速吸收路面传来的高频振动，同时不会出现橡胶衬套常见的过软导致的车轮定位参数漂移问题；在高速变道、过弯等侧向载荷较大的工况下，衬套的径向形变量控制在2mm以内，能为车轮提供足够的侧向支撑，减少转向虚位，提升操控响应速度。设计过程中充分考虑了安装边界的适配性，衬套的中间主体段直径与控制臂安装座的内孔采用过盈配合，过盈量控制在0.2-0.3mm，压装后可保证衬套与安装座之间无相对转动，避免长期使用后出现的衬套外圈磨损异响。两端凸缘的厚度经过多轮迭代验证，既保证了足够的轴向承载能力，

　　在承受纵向制动力、驱动力时不会出现凸缘剪切断裂，也不会因为凸缘过厚导致安装时与周边的防尘罩、线束支架产生运动干涉。衬套的轴向长度严格匹配安装座的宽度，压装后两端面与安装座端面齐平，不会突出过多影响螺栓的拧紧行程。从实际应用场景来看，这类聚氨酯衬套既适配原厂车型的替换升级需求，也可用于改装车型的悬架刚度优化，相比原厂橡胶衬套，其抗疲劳寿命提升3倍以上，在高低温环境下的性能衰减小，零下30度的低温环境下不会出现橡胶硬化导致的底盘生硬感，80度以上的高温工况下也不会出现材质软化导致的衬套塌陷问题。建模过程中还原了衬套的所有细节特征，包括内芯与聚氨酯层的粘接贴合面结构、外圈的装配导向倒角，可直接用于悬架系统的运动仿真分析，提取不同载荷下的衬套刚度曲线，也可用于装配工艺的模拟验证，检查压装过程中是否存在结构干涉，为后续的样件试制、台架试验提供精准的数模支撑。
