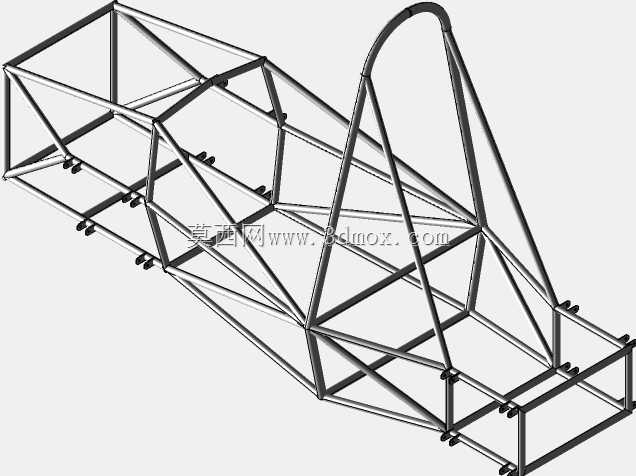

钢管桁架式赛车底盘空间框架结构

　　这套空间桁架式底盘结构，是小型竞速赛车承载系统的核心主体，全部采用冷拔无缝钢管通过空间三角拓扑拼接成型，没有额外的冲压蒙皮作为主承力结构，所有载荷都通过管件之间的焊接节点传递。从实际赛事应用场景来看，这类结构多用于大学生方程式赛车、业余场地越野赛车的基础承载平台，需要同时承担动力总成固定、悬架安装点载荷传递、碰撞冲击吸能、驾驶员生存舱防护的多重作用，相比原厂量产车的冲压焊接一体式底盘，桁架结构的管件排布可以根据受力路径灵活调整，在控制整体重量的前提下获得更高的扭转刚度。

　　设计过程中首先要确定核心硬点边界：前部预留的矩形框架区间是前悬架上下摆臂、转向机、制动总泵的安装区域，管件交汇处提前预留了安装支座的焊接平面，保证悬架受力能够直接传导到主纵梁上，不会出现局部应力集中；中部的笼型结构是驾驶员乘坐舱，顶部弯曲成型的环形管件是主防滚环，侧面斜向交叉的管件构成侧边防撞结构，所有舱体内部的管件排布都避开了方向盘、座椅、安全带安装点的操作空间，同时预留了踏板组、换挡机构的安装位置；后部延伸的桁架区间用于固定发动机、变速箱、后悬架与差速器总成，斜向支撑的管件直接把后驱的驱动力、制动力传导到中部主舱结构，避免后部框架在大扭矩输出下出现形变。

　　从安装边界来看，整个底盘的管件外径、壁厚根据受力区间做了差异化选择：主纵梁、防滚环这类主承力路径上的管件采用更大直径、更厚壁的规格，而辅助支撑、外形包覆固定用的管件则采用薄壁小直径规格，在保证整体抗扭、抗弯性能的同时，把整体重量控制在合理区间。所有管件的相贯线切口都做了精准匹配，保证焊接时管件之间能够完全贴合，减少焊接缺陷带来的强度下降，节点位置没有出现多余的突出结构，方便后续外覆盖件的安装固定。这类桁架底盘的实际使用中，还可以根据不同赛事的规则要求，灵活调整局部管件的排布，比如增加前部的碰撞吸能区结构、调整悬架安装点的位置来适配不同的轮距、轴距参数，相比一体式冲压底盘的改造成本更低，适配性更强，非常适合小批量定制的竞速赛车开发使用。
