卧式双端连接流体换热传感组件结构

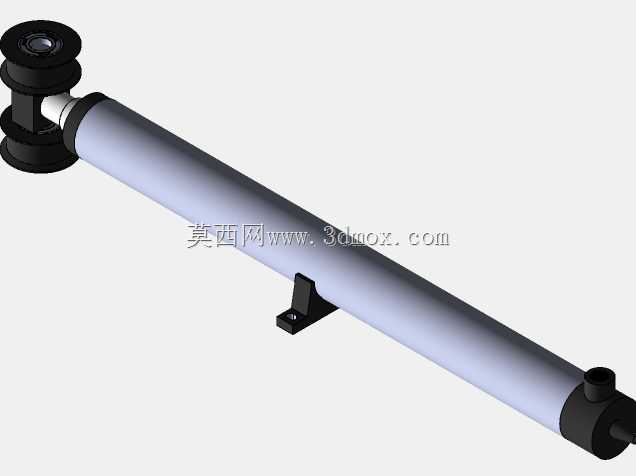

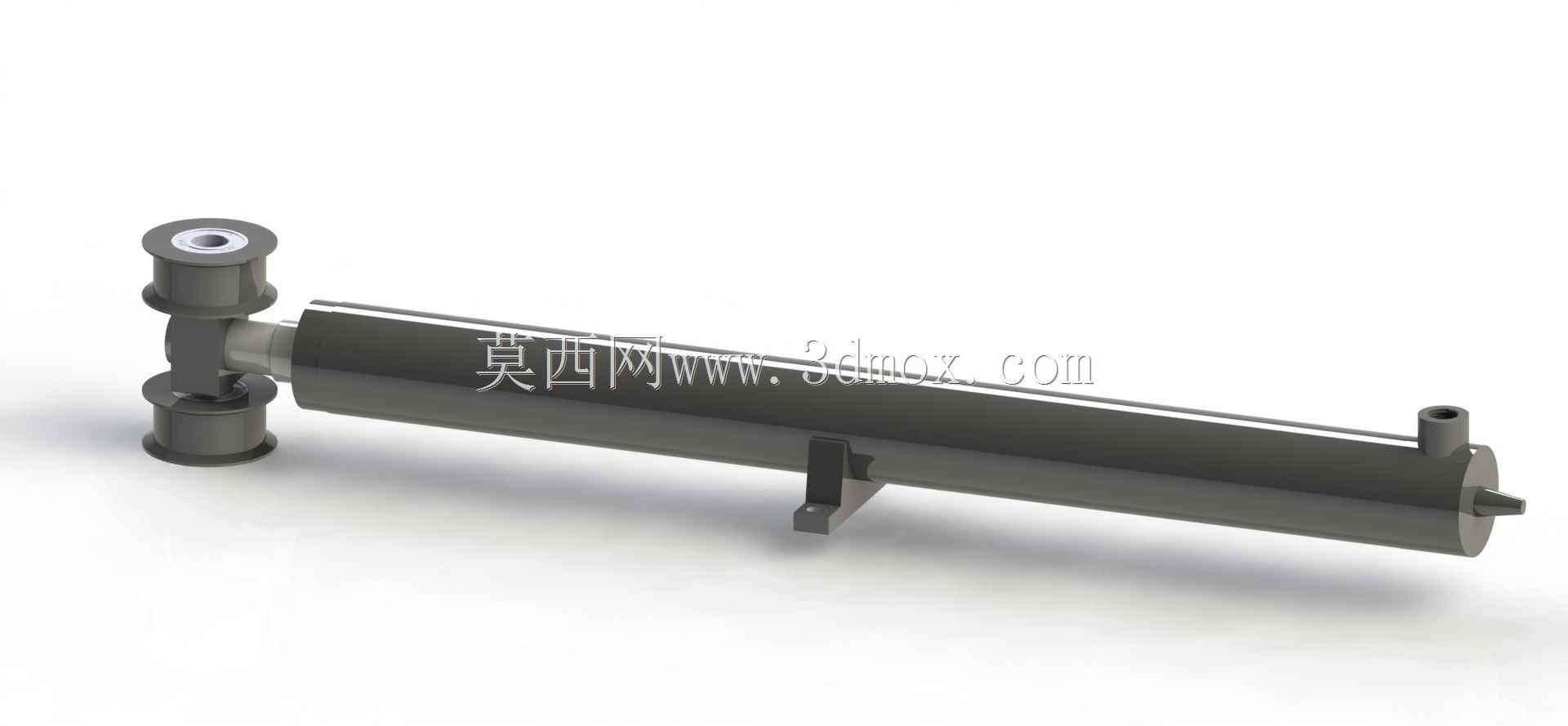

　　这款卧式筒体结构的流体换热传感组件，常被应用在中小型暖通循环、工业流体温控回路、实验室小型换热试验台架中，作为管路内介质温度、流量参数采集同时兼顾小段流体换热的集成部件使用，相比分体式的传感器加换热器组合，能大幅缩减管路安装空间，减少管路接头泄漏点。从结构设计来看，主体采用等径直筒作为核心腔体，筒身一端设置双法兰式铰接接头，可直接对接现场带一定安装角度偏差的硬管管路，铰接结构允许安装时存在±3°的角度补偿，避免硬接时产生的装配应力长期作用导致焊缝开裂；筒体另一端设置小径排气接头与锥形定位端，排气接头用于设备初次投用或检修后排出腔体内积存的空气，防止气塞导致传感数据失真、换热效率下降，锥形定位端则嵌入安装支架的定位槽内，

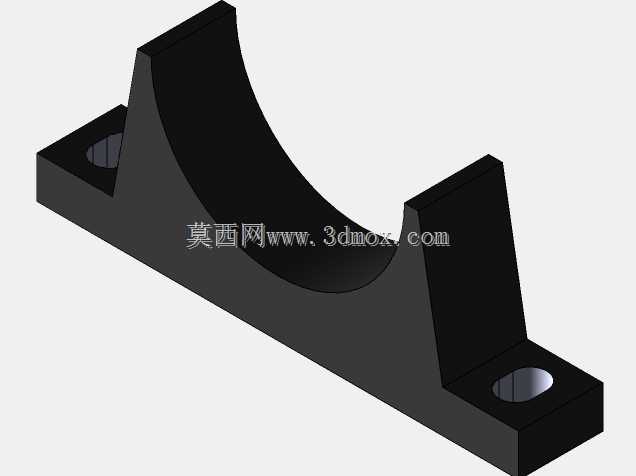

　　限制筒体轴向窜动。筒身下方设置的L型支撑脚座，是整个组件的主承载安装点，脚座上预留的两个安装孔可适配M8规格的膨胀螺栓或机螺钉，安装时需保证支撑脚座与安装基面的贴合度不低于85%，若基面存在平面度偏差，需加薄铜皮垫实，避免筒体长期受交变应力产生变形。设计阶段针对筒体壁厚做了耐压校核，在1.6MPa额定工作压力下，筒身周向应力留有2.5倍安全系数，满足常规工业低压流体回路的使用要求；双端接头的通径与筒体通径做了等径匹配，避免通径突变导致的流体压损增大，减少介质在腔体内的紊流区域，保证传感探头采集的数据能真实反映管路内介质的实际参数。安装边界方面，组件整体轴向长度适配DN25通径管路的安装间距，径向最大尺寸不超过120mm，

　　可直接安装在管路侧边的支架上，不需要额外预留过大的操作空间，日常维护时仅需拆卸端部铰接接头即可抽出内部传感芯体，不需要整体切割管路，大幅降低后期运维成本。筒身外表面做了哑光氧化处理，既可以减少外界环境温度对腔体内介质温度的干扰，也能在工业车间环境中具备一定的防锈抗污能力，适配多粉尘、轻度潮湿的安装工况。
