EOLICO K36方形接口提取器结构设计

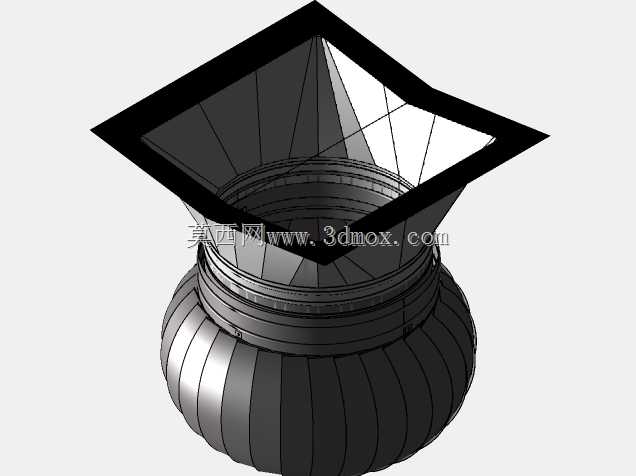

　　这款提取器的结构设计核心围绕流体介质的平顺导流需求展开，上方采用方形敞口结构，主要适配方形截面的来料通道或集气集液罩安装场景，相比圆形接口，方形敞口在对接平面布置的来料端时，能减少边角区域的介质滞留，覆盖更大的收集范围，尤其适合安装在车间工位上方、设备排出口端面对散逸的气态、液态或轻质固态颗粒介质进行收集。下部的鼓形腔体并非单纯的造型设计，腔体的弧面过渡能够缓冲介质进入时的流速冲击，避免直筒结构容易产生的紊流啸叫与局部压损，同时鼓形的扩容空间可以让混入介质的大颗粒杂质在腔体内初步沉降，减少后续管路的堵塞概率。接口部位设计了多圈环形凸筋结构，既可以作为软管套接时的防滑定位结构，也能适配卡箍式硬管连接的密封压合需求，

　　安装时不需要额外加工法兰面，直接将配套管路套至凸筋位置后用卡箍锁紧即可，能适配多种公称通径的常规管路。从建模的结构细节来看，方口到圆腔的过渡段采用了多面拼接的曲面设计，每一块导流面的倾斜角度都经过曲率校验，保证介质从方形截面流入圆形腔体的过程中，流向变化平缓，不会出现局部涡流区，避免长期使用时涡流携带的颗粒磨穿局部壁面。整个提取器的壁面厚度保持均匀一致，不管是采用钣金折弯焊接还是注塑一体成型，都能满足加工工艺的壁厚要求，不会出现局部过厚导致的缩痕，或是局部过薄导致的结构强度不足问题。安装边界方面，方形敞口的四个边为平直结构，可以直接通过螺栓固定在墙面、设备机架的预留安装位上，也可以在敞口边缘加装密封胶条后对接密封式收集罩，

　　下部的圆形接口中心线与方形敞口的中心保持重合，安装后不需要额外调整管路对中，能直接对接垂直布置的下游管路，减少管路安装时的弯头使用数量，进一步降低整个收集系统的流阻。在实际工业场景中，这类提取器常配套在焊烟收集系统、车间粉尘捕集装置、小型废液收集单元的前端，作为介质进入管路系统的首个收集部件，其结构设计直接影响整套系统的收集效率，建模时特意保留了过渡段的曲面拼接棱线，方便后续加工时拆分钣金展开图，或是直接用于模具分型面的设计参考。
