轴流式管道通风装置结构设计

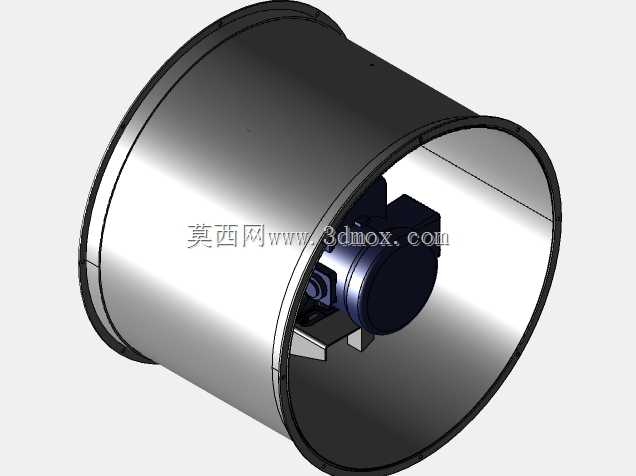

　　在工业厂房通风、管廊空气置换、设备散热排风这类场景里，这类直筒式轴流通风装置的应用覆盖率极高，不同于离心风机需要搭配复杂的风路转向结构，该类装置可直接串接在同径直通风管段内，不需要额外做变径转接，能大幅压缩现场安装的空间占用。从结构设计逻辑来看，整体采用等径圆筒形外壳，两端带外翻的连接法兰边，可直接与标准通风管道通过螺栓紧固对接，法兰边预留的安装孔位匹配常规通风管路的孔距标准，现场安装时不需要额外做配钻加工，能有效缩短施工周期。内部的动力组件通过支架固定在筒体中心轴线上，支架采用三点式支撑结构，三个支撑筋沿筒体内壁周向均布，既可以保证叶轮与电机组件的同轴度，避免运行过程中出现动平衡偏移引发的振动问题，

　　又能尽可能降低支撑结构对通风截面的遮挡，减少风阻损耗。叶轮采用前倾式圆弧叶片设计，叶片曲面经过流场仿真优化，在相同转速下能获得更高的风压与风量输出，同时降低气流掠过叶片时产生的紊流噪音。电机采用内置式布局，完全处于筒体内部的流道中，运行过程中流通的气流可以直接带走电机外壳产生的热量，不需要额外增设独立的散热结构，既简化了整体结构，又能提升电机长时间连续运行的稳定性。从安装边界来看，筒体的外径尺寸匹配常规圆形通风管的标准规格，整体轴向长度控制在合理范围内，安装时只需要保证前后管段预留不小于一倍管径的直段距离，就可以避免进出风紊流影响通风效率，不需要额外设置导流装置。日常运维过程中，只需要拆卸端部的连接螺栓，

　　就可以将整个内部动力组件从筒体内抽出，方便清理叶片积灰、检查电机轴承磨损情况，不需要拆解整段管路，能大幅降低后期维护的工作量。这类通风装置既可以用于常规的室内空气置换，也可以用于设备舱的散热排风、工艺环节的气流输送，在不同的应用场景下只需要调整电机功率与叶片角度，就可以匹配不同的风量风压需求，结构通用性极强。
