拖车用直角弯铝型材结构设计

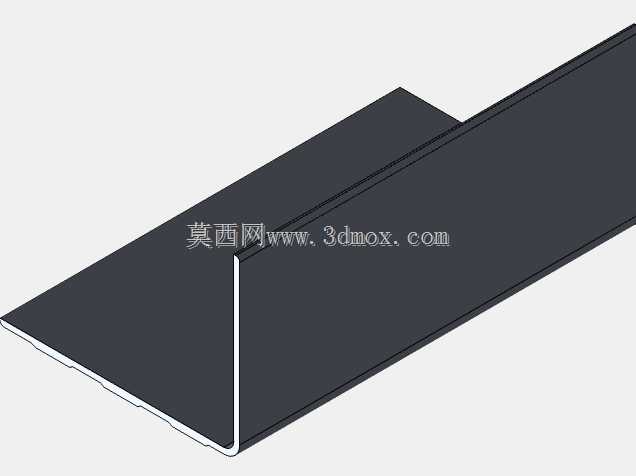

　　这款直角弯折的铝型材构件，最初是针对拖车厢体边角防护、框架衔接场景开发的结构件，在实际应用中也可适配家具金属框架的转角连接需求，属于兼具防护与结构支撑作用的异型材。从实际使用场景来看，拖车厢体的边角位置在装卸货物、行驶剐蹭时最容易出现磕碰变形，传统的直角拼接型材存在接缝突出、应力集中的问题，长期受震动载荷容易出现焊缝开裂、拼接错位的情况，这款一体弯折的型材刚好能解决这类痛点，无需额外做边角焊接打磨，直接卡装或铆接在框架边角即可形成连续的防护面。设计阶段首先确定了弯折处的圆角过渡参数，避免直角锐边带来的应力集中问题，同时兼顾安装时的操作安全性，不会划伤装配人员。型材截面的壁厚控制在3mm，这个厚度是经过载荷校核确定的，

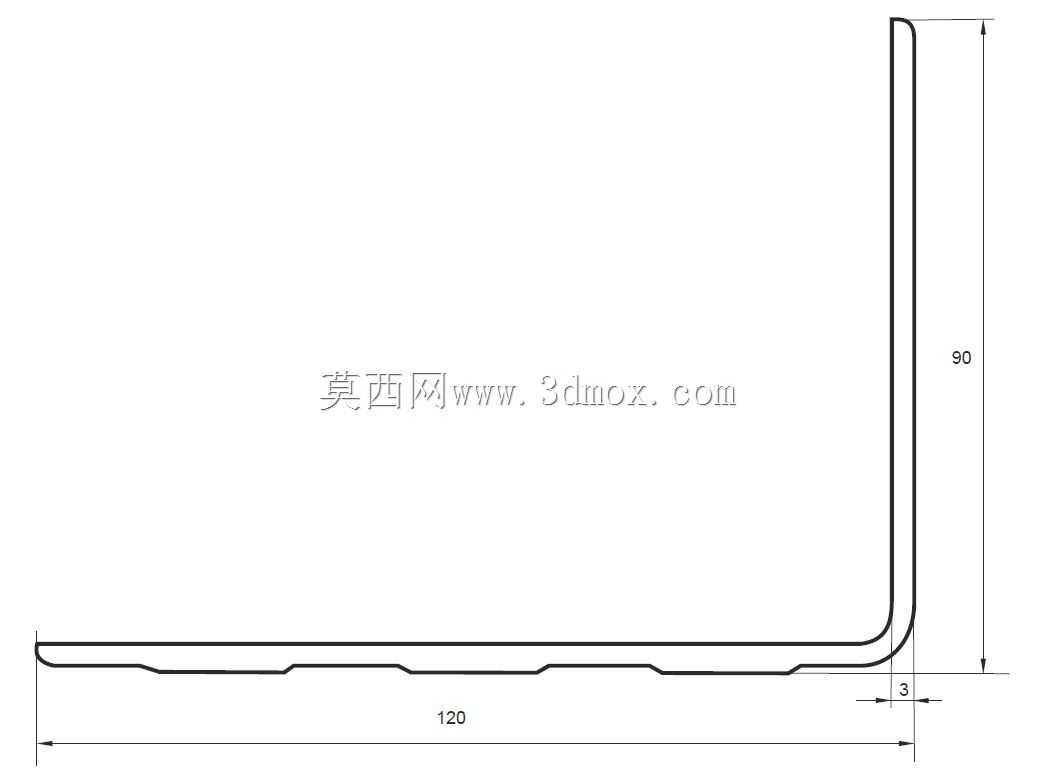

　　既可以承受日常装卸的磕碰冲击力，也不会因为壁厚过大增加不必要的车体自重，对于拖车这类需要控制自重的运载设备来说，自重的优化直接关系到运载效率。外形尺寸上，型材两个直边的有效长度分别为120mm和90mm，这个尺寸是匹配常规拖车厢体的方管框架规格设定的，安装时两个直边可以完全贴合在框架的两个相邻外侧面，不需要额外裁切调整长度，能减少现场装配的加工工作量。型材的直边段做了局部的凹凸卡槽结构，这些卡槽不是随意设计的，一方面可以增加型材自身的结构刚度，减少长直段的受力变形量，另一方面可以在安装时嵌入密封胶条或者装饰压边，让装配后的接缝更严密，避免雨水、灰尘渗入框架内部造成锈蚀。在家具框架应用场景中，这款型材可以作为金属柜体、

　　户外铝合金家具的转角连接件，表面做阳极氧化处理后兼具装饰性和耐腐蚀性，弯折处的顺滑过渡也能提升家具的外观质感，不会出现拼接缝的突兀感。建模过程中需要重点控制弯折段的曲率连续性，确保型材拉伸成型时不会出现壁厚不均、局部起皱的问题，直边段的卡槽位置要和配套的密封件、紧固件尺寸做公差匹配，安装孔位可以根据实际使用场景在直边平面上灵活开设，不会破坏型材的整体结构强度。这类异型材的设计核心是在满足结构强度的前提下，尽可能减少装配工序，让构件可以直接适配标准化的框架管材，降低整体的生产和装配成本，不管是在运载设备的厢体结构还是民用金属家具的框架搭建中，这类一体成型的转角型材都比拼接式的转角件可靠性更高，长期使用的维护成本也更低。
