拖车设备用弧形带边铝型材结构设计

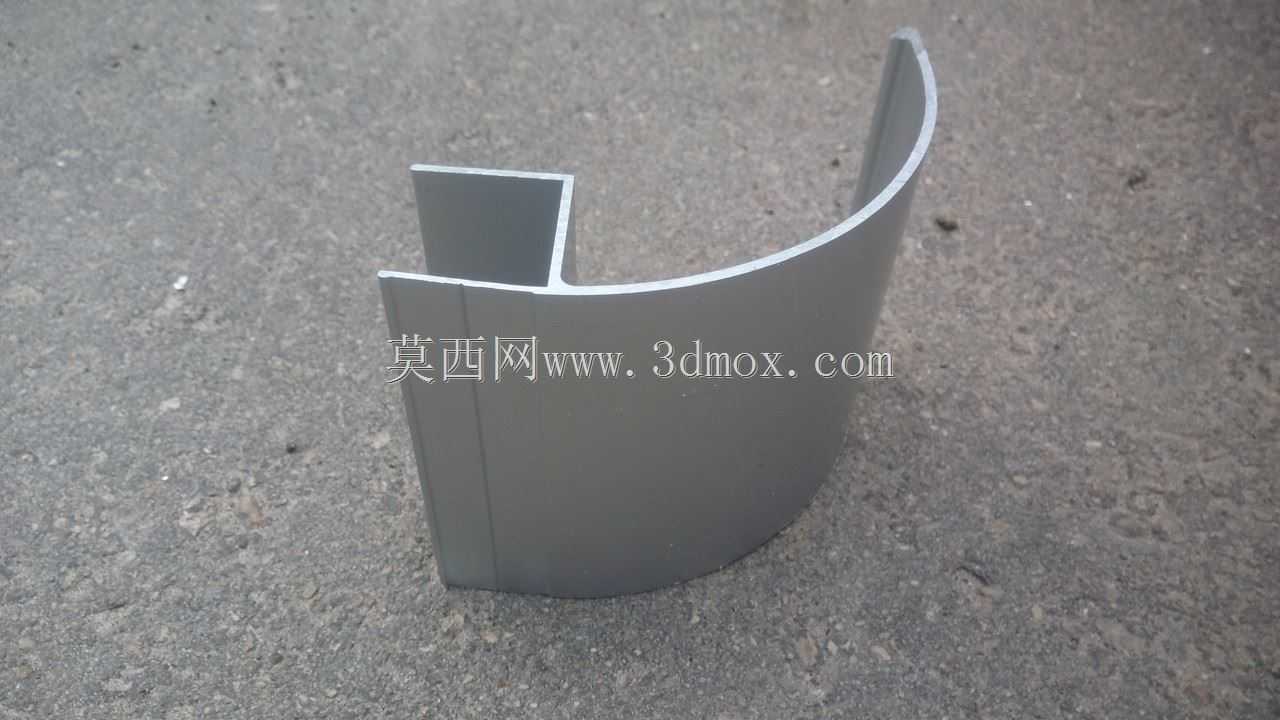

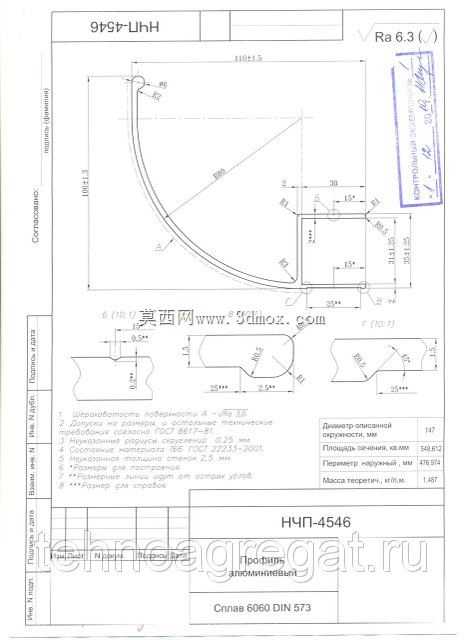

　　这款弧形带边铝型材主要面向拖车设备的配套结构场景设计，在拖车的舱体边角防护、内饰板衔接、走线槽封装等环节都能找到适配的使用位置。从实际使用需求出发，型材主体采用大半径圆弧过渡结构，替代传统直角拼接的边角构件，一方面能消除直角结构带来的磕碰锐边，在人员上下拖车、搬运设备过程中降低剐蹭受伤的风险，另一方面圆弧面的流线型结构能减少拖车行驶过程中的气流紊流，在高速移动的拖挂设备上还能一定程度降低风阻带来的能耗损耗。型材一侧延伸出的直角折边结构，是专门为安装固定设计的衔接位，折边的厚度与主体壁厚保持一致，在折边与圆弧主体的衔接位置做了内圆角过渡处理，避免挤压生产过程中出现应力集中导致的成型缺陷，同时也能提升安装时的结构强度，在承受侧向挤压、

　　长期振动载荷的工况下不会出现衔接处开裂的问题。设计过程中充分考虑了铝型材挤压工艺的成型特性，所有截面的壁厚保持均匀一致，没有出现突变的厚薄差，能有效降低挤压生产时的模具损耗，也能避免后续阳极氧化、喷涂等表面处理环节出现色差、积料等质量问题。型材的安装边界预留了足够的紧固件安装空间，折边上可直接适配常用的抽芯铆钉、自攻螺丝进行固定，不需要额外做钻孔沉台的二次加工，圆弧面的内径尺寸匹配拖车常用的边角包覆需求，安装时可以直接卡合在对应尺寸的板材边角，配合结构胶就能实现牢固贴合，不需要额外设计复杂的固定夹具。在实际装配场景中，这款型材可以根据拖车的实际舱体长度进行定尺裁切，裁切后的端面不需要做额外的封边处理，

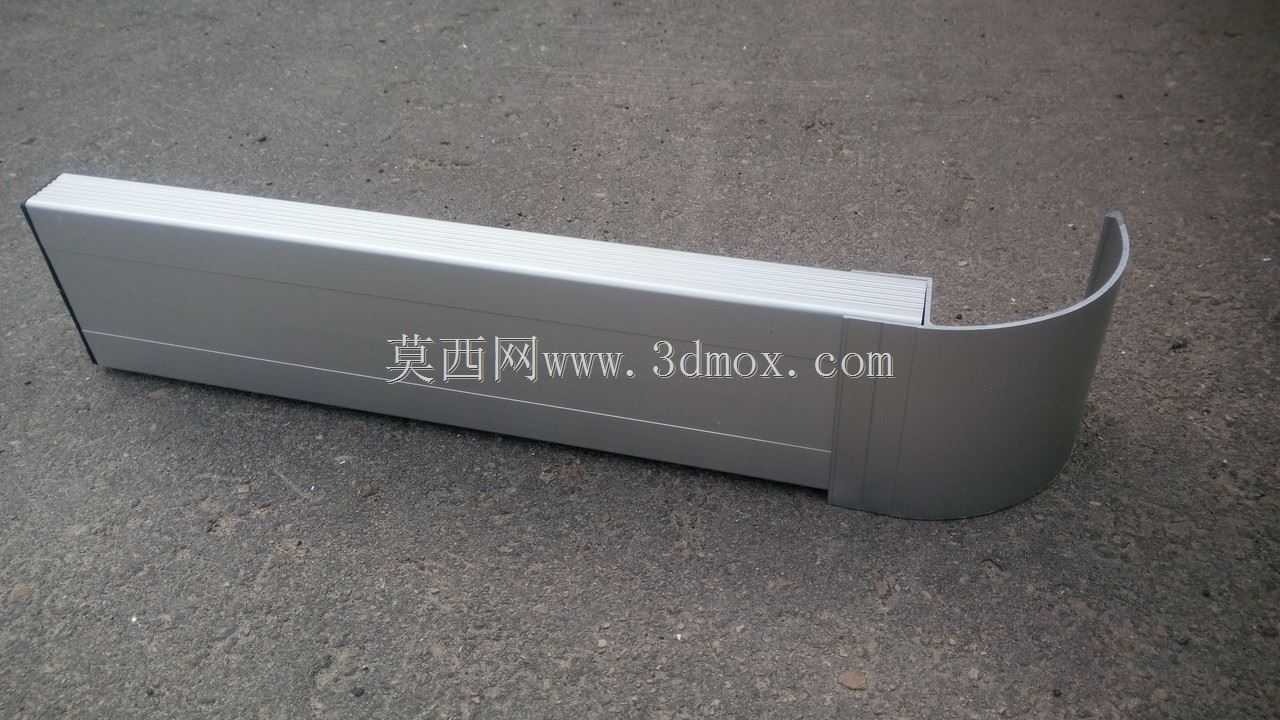

　　自身的截面结构就能形成规整的收口效果，相邻两段型材对接时可以采用45度切角拼接，圆弧面能自然形成连贯的过渡曲面，不会出现明显的拼接缝隙。针对拖车长期在户外行驶的工况，铝型材本身的耐腐蚀特性能适应雨水、扬尘、温差变化带来的环境影响，不需要额外做镀锌等防腐处理就能满足长期使用的强度要求，相比传统的钢制包边构件，重量能降低60%以上，有效降低拖车的整体自重，提升拖挂行驶的燃油经济性。型材的圆弧内壁还预留了少量的容差空间，在板材存在轻微尺寸偏差时也能顺利安装，不会因为板材的尺寸公差导致装配卡滞，折边的平面度控制在合理范围内，安装后能与板材表面完全贴合，不会出现凸起、翘边等影响外观和安装牢固度的问题。
