长条形铝合金通风格栅结构设计

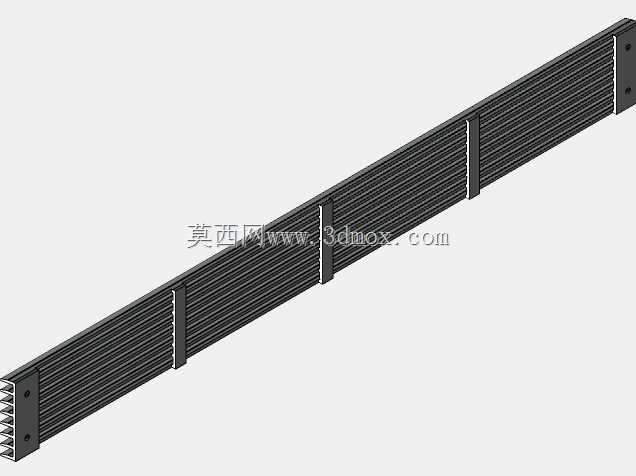

　　这类长条形铝合金通风格栅，最常应用在各类电气机柜、工控机箱、户外设备柜体的侧部或端部通风位，也会用在精密检测设备、传感器防护壳体的通风散热区域，核心作用是在保障柜体结构防护等级的前提下，构建顺畅的空气流通路径，带走设备内部运行产生的积热，同时阻隔大尺寸异物进入柜体内部，避免内部电路、传感元件受外物干扰。从结构设计来看，这款格栅采用多道平行等距的通长肋条布局，肋条之间预留均匀的通风间隙，肋条本身做了等厚度的薄壁设计，在保证整体结构刚性的前提下尽可能压缩构件自重，适配铝合金挤压成型的加工工艺，批量生产时可以直接通过铝挤工艺拉出长料，再根据实际安装需求裁切对应长度，加工效率高且成本可控。格栅两端设计了带安装孔的固定端板，

　　端板与肋条主体为一体化结构，安装时可以直接通过螺栓将格栅固定在柜体预设的安装开口处，不需要额外设计转接固定件，安装边界清晰，端板上的安装孔位做了沉台设计，螺栓锁紧后头部不会突出格栅表面，避免安装后出现突出剐蹭的问题。在实际选型应用中，这类格栅的长度可以根据柜体通风口的尺寸灵活裁切，肋条的间隙宽度需要匹配设备的防护要求，若应用在户外场景，还可以在格栅内侧加装防尘滤网，格栅本身的肋条角度可以引导气流走向，避免直吹内部敏感元件，同时能在一定程度上阻挡喷淋水直接进入柜体内部。设计过程中需要重点考量肋条的排布密度，密度过高会大幅提升风阻，降低通风散热效率，密度过低则会削弱异物阻隔能力，同时要核算长尺寸格栅的整体挠度，避免长度过长时肋条出现变形翘曲，影响安装贴合度与外观平整度，两端的固定端板需要保证足够的厚度，承担整个格栅的固定受力，避免长期使用后出现固定位松动的问题。
