带侧接内螺纹接口的尖顶注油铰链结构

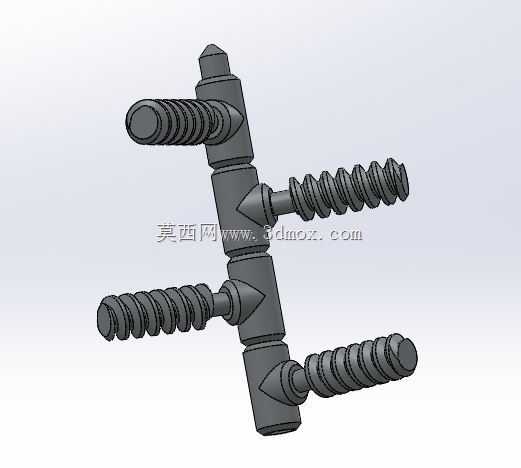

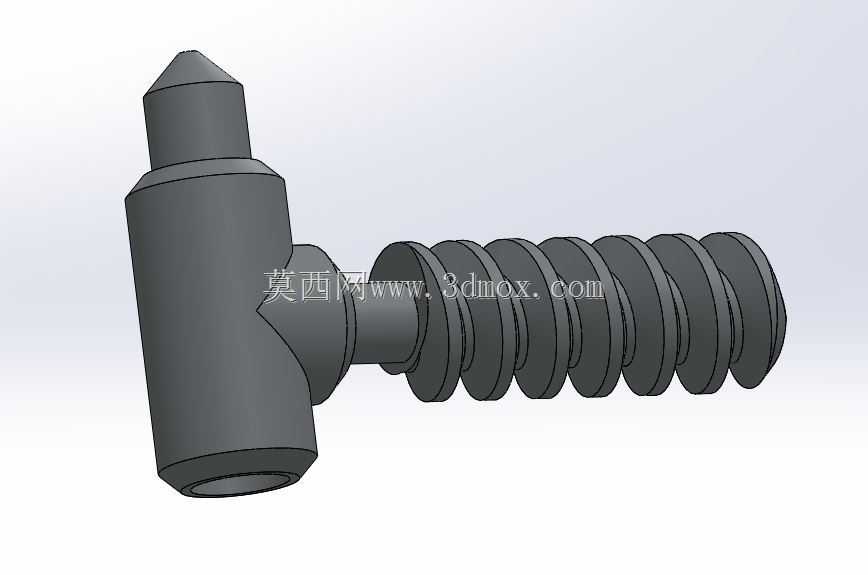

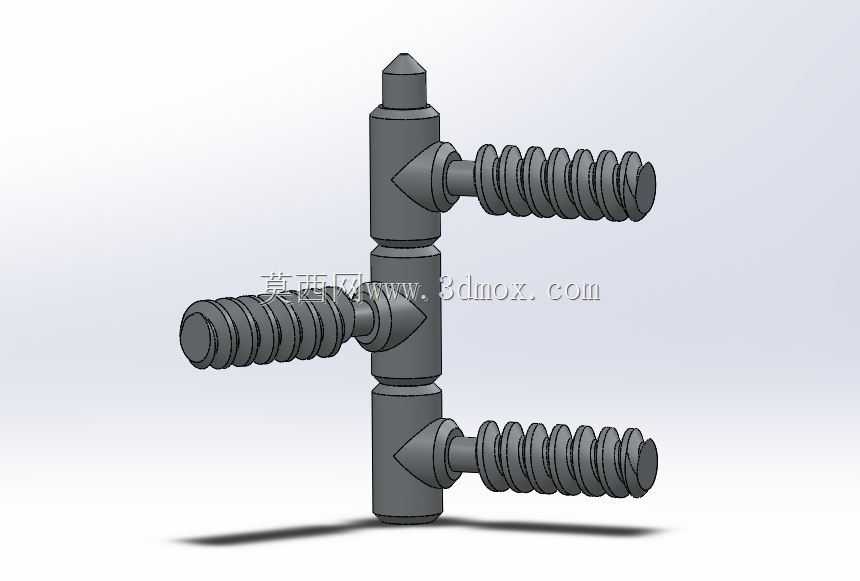

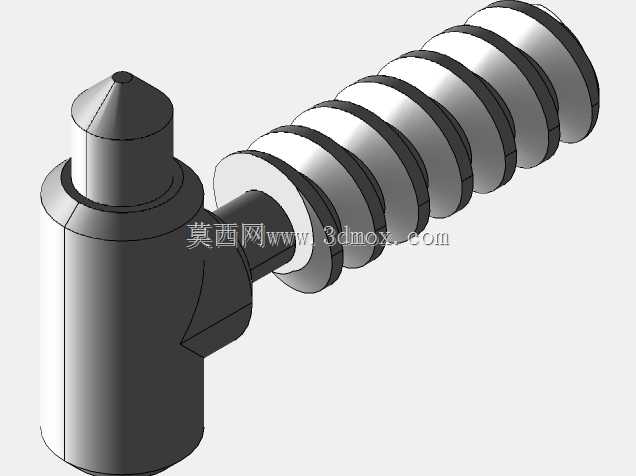

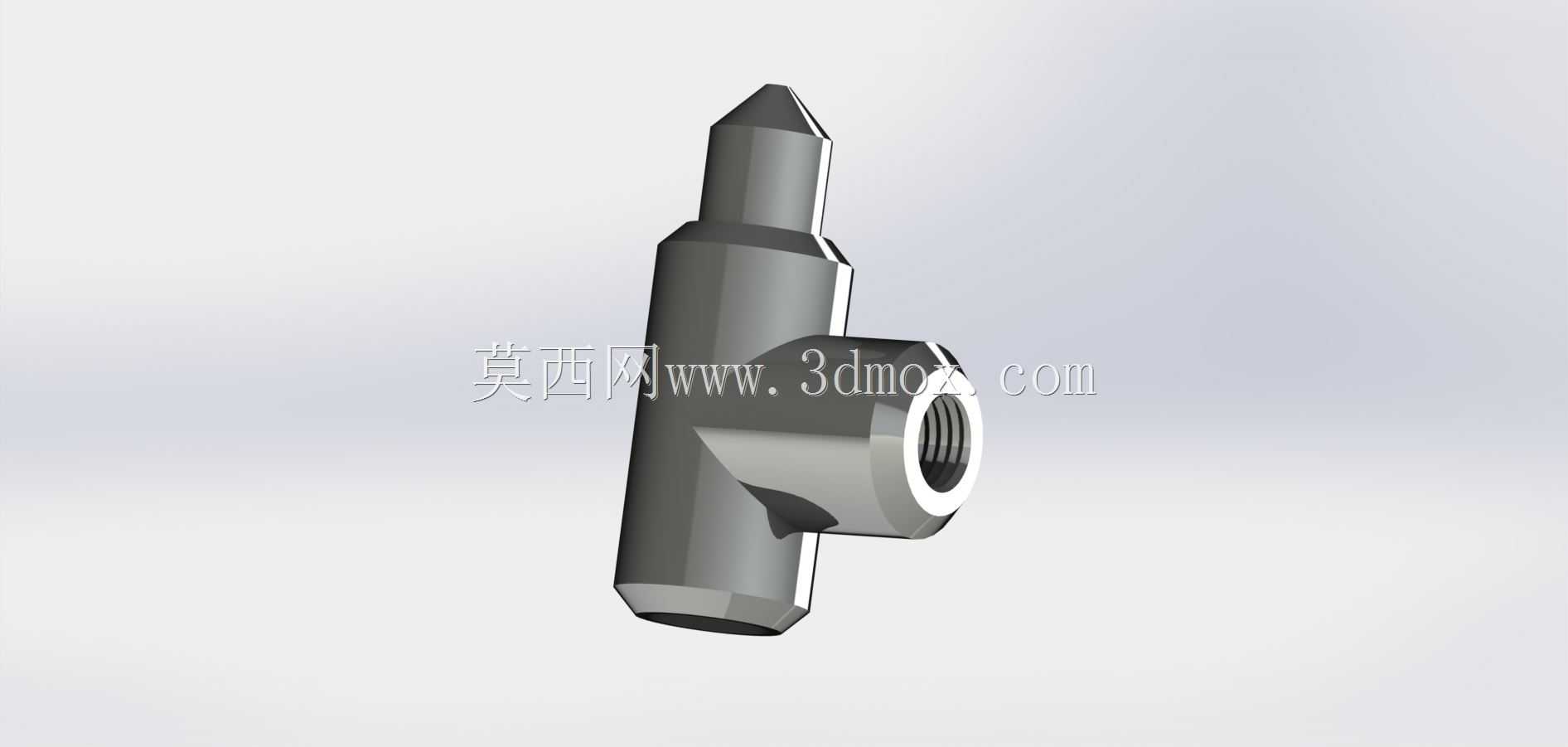

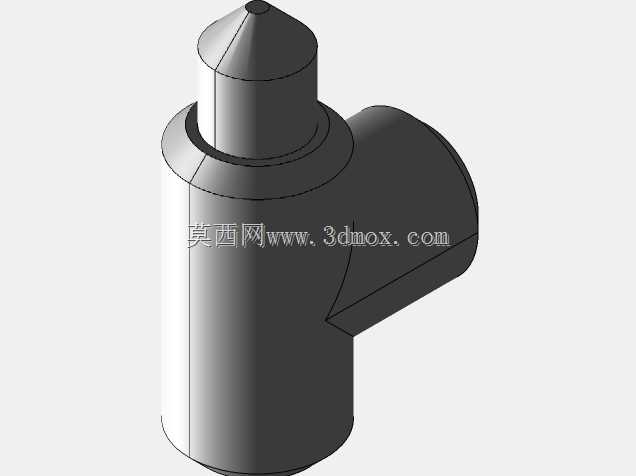

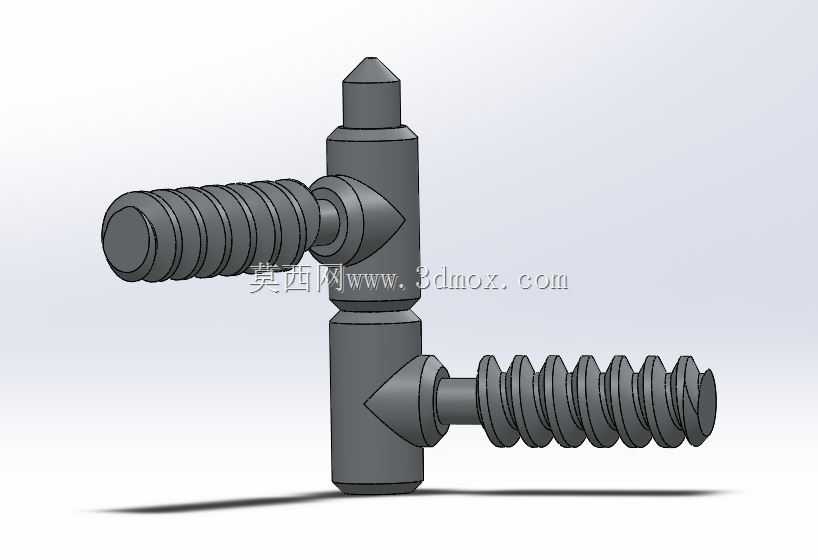

　　这款铰接结构在小型自动化输送线、工装夹具的转动副位置有很高的适配性，日常设备运维中，很多轻载铰接点位因为缺乏定期润滑通道，转动销与轴套磨损速度快，频繁拆换铰接件不仅耽误生产节拍，还容易造成配合间隙变大影响设备定位精度，这款结构在设计时就把润滑注油通道集成到了铰接本体上，不需要额外在安装位加工注油孔，就能直接从侧方的内螺纹接口接入润滑管路，或者直接用黄油枪注入润滑脂，油脂顺着本体内部的流道直接到达转动摩擦面，从根源上减少铰接副的干磨问题。从结构外形来看，主体采用一体式锻压成型的钢制基体，上端做了锥形尖顶导向结构，安装时可以快速对准安装板上的定位孔，不需要反复调整对位，侧方的内螺纹接口采用标准管螺纹规格，和常规的润滑管路接头、

　　黄油枪嘴都能直接适配，不需要额外做转接头加工。安装边界上，主体的圆柱段直径适配常规轻载铰接位的12mm安装孔径，侧方接口突出主体的长度控制在10mm以内，不会和周边的安装支架、传动部件产生运动干涉，下端的平切面做了定位止动设计，卡入安装座的限位槽后就能防止本体跟转，不需要额外打定位销固定。设计思路上没有采用复杂的分体拼接结构，所有流道都在本体内部直接加工成型，减少了拼接位置的漏油风险，整体没有多余的外露凸起，在狭小的设备安装空间里也能顺利布置，日常维护时不需要拆解铰接结构，直接从侧方接口补注润滑脂就能完成保养，相比普通无润滑通道的铰链，能把铰接副的维护周期拉长三倍以上，在频繁往复转动的工装夹钳、小型料仓翻转门、

　　输送线挡料机构的铰接点位上，能有效降低铰接件的磨损速率，减少因为铰接间隙过大产生的设备晃动、定位不准问题。结构的壁厚经过受力校核，在承受500N径向载荷的工况下不会产生塑性变形，表面做了发黑防锈处理，在普通车间的非腐蚀环境下长期使用也不会产生锈死问题，侧方的内螺纹孔口做了倒角处理，拧入接头时不会刮伤密封圈，能保证润滑管路连接后的密封性，避免注脂时出现溢漏问题。
