滑动门四组承重导向滚轮组件结构

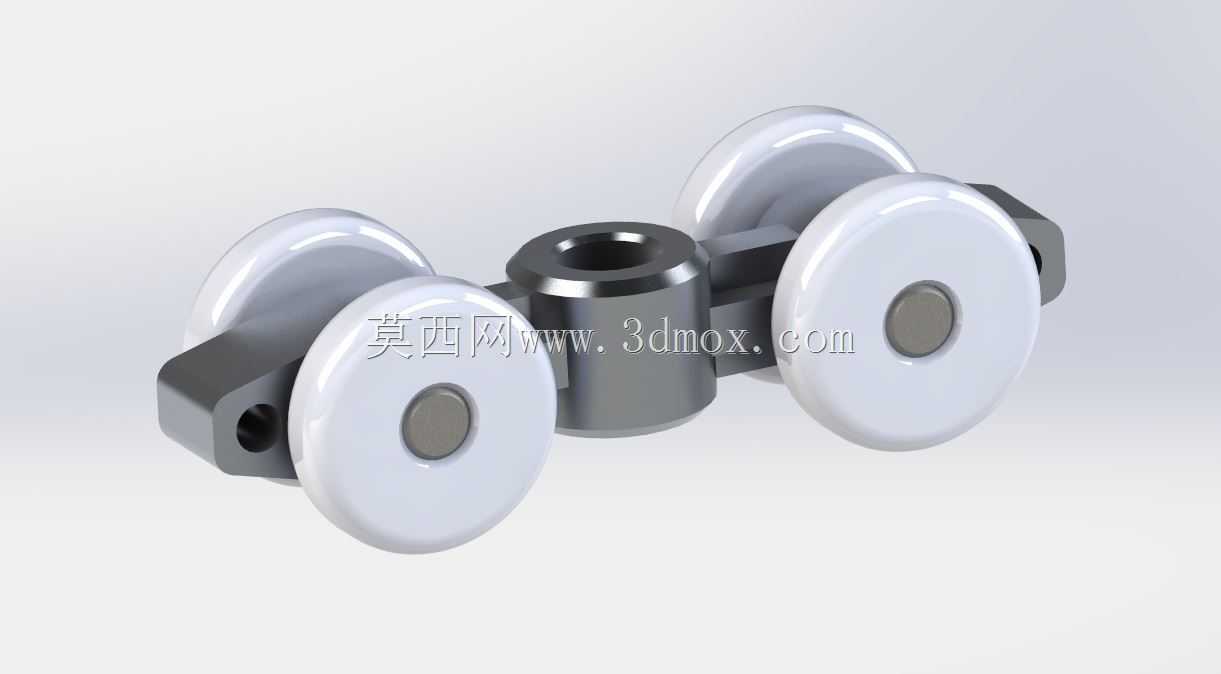

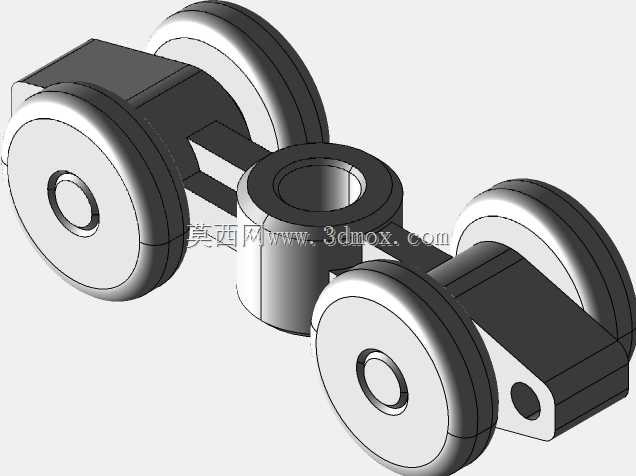

　　这款滚轮组件是滑动平移类启闭构件的核心走行部件，日常在民用推拉隔断、工业设备防护移门、自动化线体安全门、仓储滑移柜门等场景中承担承重与导向作用，替代传统摩擦式滑动结构，将启闭过程的滑动摩擦转化为滚动摩擦，大幅降低门体移动时的阻力，避免长期使用后出现的门体卡顿、偏移、磨损框体等问题。从结构设计来看，组件采用一体式串联连接座布局，四个滚轮分两组对称布置在连接座两侧，中间设置带通孔的安装凸台，用于和门体的吊挂连接件完成固定，这种对称排布的结构可以让单个滚轮承受的载荷均匀分摊，避免单侧轮体受力过载导致的 premature 失效，同时能抵消门体运行过程中产生的侧向偏移力矩，保证门体沿导轨方向直线行进，不会出现走行偏摆、脱轨的情况。

　　滚轮本体采用大直径宽轮面设计，轮面做光滑圆弧过渡处理，适配市面上常见的C型、工字型吊挂导轨，轮面与导轨的接触面积控制在合理区间，既不会因为接触面积过大增加运行阻力，也不会因为接触面积过小导致导轨局部压强过高出现磨痕。连接座采用一体化机加工结构，相邻滚轮的安装位同轴度公差控制在0.02mm以内，保证四个滚轮的轮面处于同一基准平面，安装后不会出现个别轮体悬空不受力的情况，中间的安装凸台通孔做了沉孔处理，固定螺栓锁紧后螺栓头不会突出凸台表面，避免和导轨或其他周边构件产生运动干涉。在安装边界方面，这款组件的整体厚度适配常规1.5-2.5mm壁厚的钢制导轨，安装凸台的中心高度与常规吊挂连接件的安装尺寸匹配，

　　不需要额外加工转接件就可以直接替换同规格的老旧滚轮组件，轮体与连接座之间采用小间隙销轴配合，销轴两端做铆压固定，不会出现长期运行后销轴松脱、轮体脱落的问题。设计过程中特意将连接座的棱角做了R角倒钝处理，避免安装维护过程中划伤操作人员，同时整体结构没有易积尘的死角，在有少量粉尘的车间环境下也能保持顺畅运行，不需要频繁加注润滑脂维护，轮体的材质选用低摩擦系数的耐磨工程材质，运行过程中不会产生金属摩擦的异响，适合对噪音有要求的办公隔断、商用展示柜等场景使用。
