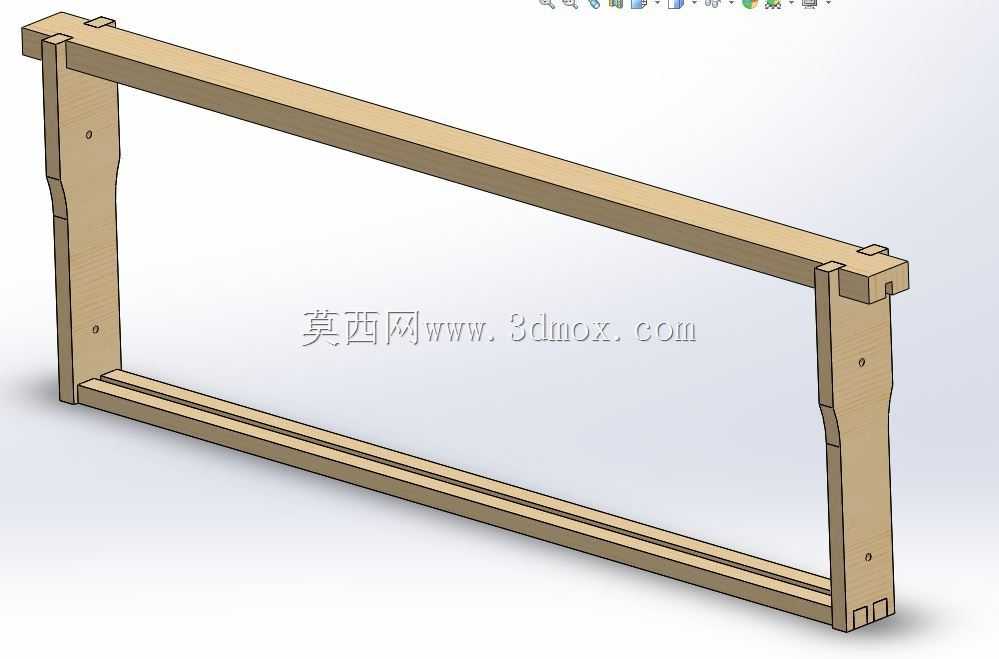

养蜂用木质巢框支撑框架结构设计

　　该框架结构为养蜂生产场景中配套使用的巢框承载构件，主要应用于标准蜂箱内部，承担固定巢脾、预留蜂路、支撑巢框整体形态的核心作用，是活框养蜂体系中不可或缺的基础结构件。从实际使用场景出发，蜂箱内部长期处于高湿度、存在蜜蜂活动摩擦、频繁取蜜操作抽拉的工况，因此该框架在设计时优先考虑了结构稳定性与操作便捷性的平衡。整体采用实木材质加工，侧梁与上下梁的连接位置使用了传统榫卯咬合结构，无需额外金属固件即可完成组装，既避免了金属件在潮湿蜂箱内生锈污染蜂产品的问题，也能保证框架在长期温湿度变化下的连接强度，不会出现脱胶、松动导致巢脾坠落的情况。两侧竖梁做了分段式的厚度变化处理，上端的凸台结构用于卡在蜂箱内壁的承托槽内，

　　安装时直接将凸台对准槽位平放即可完成定位，无需额外固定件，日常检查蜂群、取蜜时可以直接向上抽提框架，操作顺畅不会出现卡滞。上下横梁的内侧开有通长的嵌槽，用于嵌入巢础或者固定成品巢脾，槽深与巢框侧梁的厚度匹配，保证巢脾安装后与梁体表面齐平，不会出现凸起挤压蜂路的问题，预留的蜂路宽度符合中蜂或者意蜂养殖的通行要求，避免蜜蜂在框架侧面搭建赘脾增加后续清理工作量。从安装边界来看，该框架的外形尺寸完全匹配常用的标准朗氏蜂箱内部安装空间，侧梁上预留的细小通孔用于穿设钢丝加固巢脾，孔位位置经过配重计算，穿丝后巢脾的重心落在框架纵向中心线上，抽提时不会出现倾斜晃荡的情况，减少对蜂群的惊扰。框架的边角位置都做了小圆角钝化处理，

　　一方面避免木质棱角在操作时划伤养蜂人员的手部，另一方面也不会出现尖锐棱角刮擦蜜蜂、导致蜂群躁动的问题。整体结构没有冗余的设计部件，所有的结构特征都服务于实际养蜂操作的需求，梁体的截面尺寸经过承重验证，在满蜜巢脾的重量负载下不会出现弯曲变形，能够反复使用多年，适配规模化养蜂场频繁转地、反复操作的使用需求。
