直列四缸活塞曲柄连杆机构结构展示

项目分类:发动机 发布时间:2022-03-16 ID:585036
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示

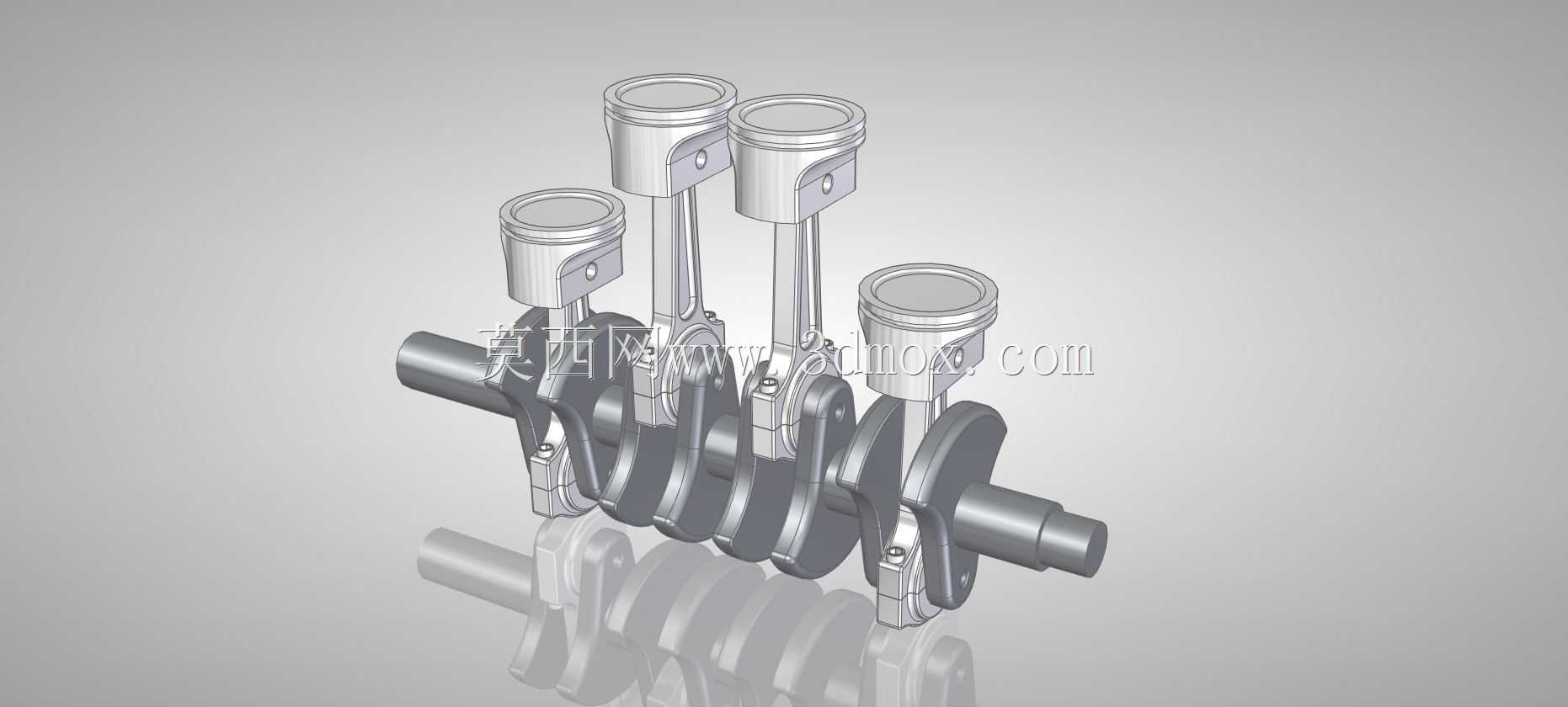

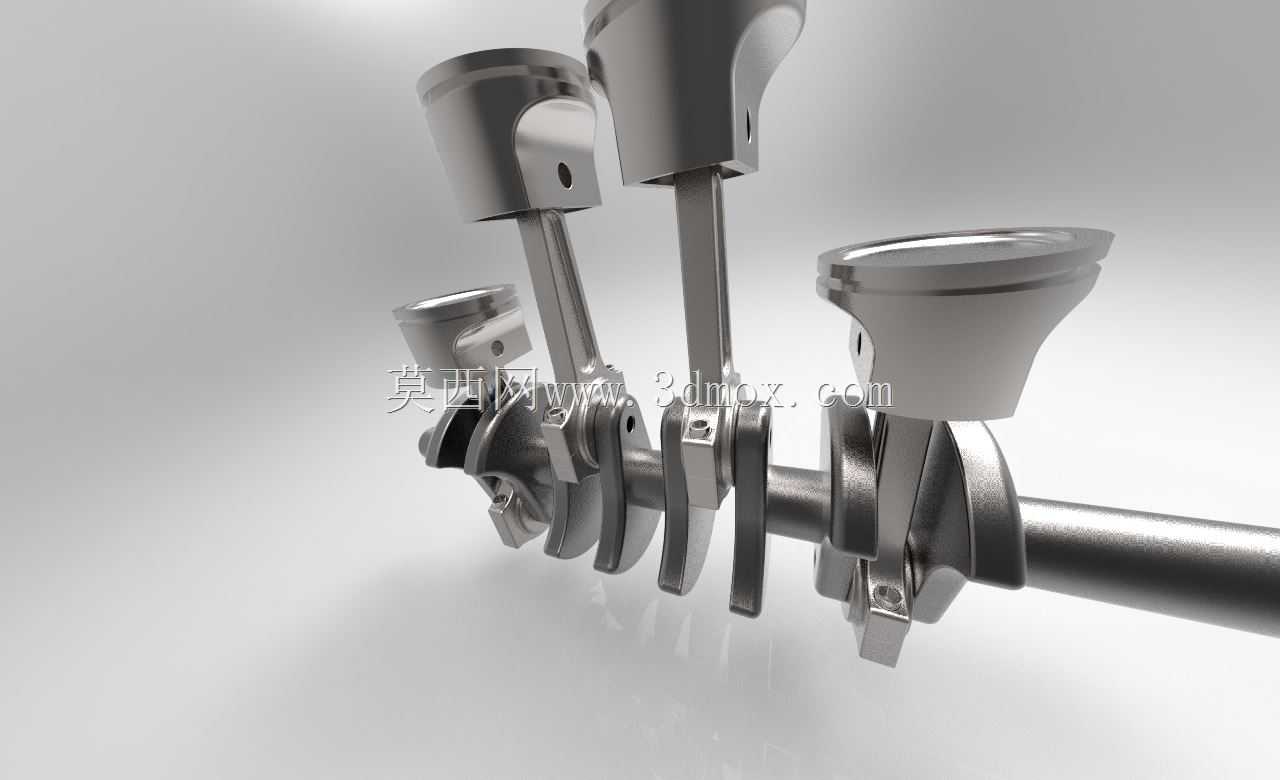

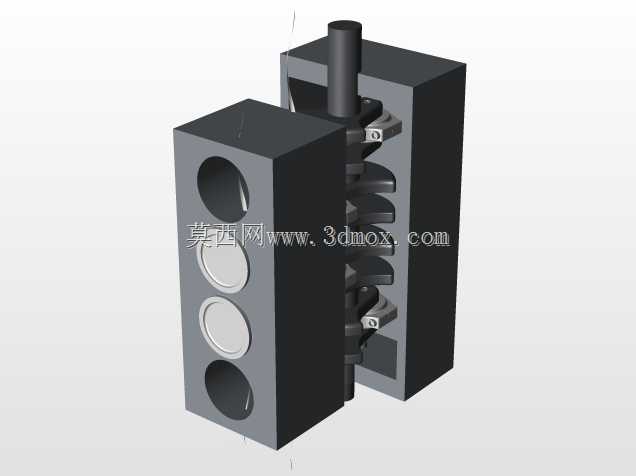

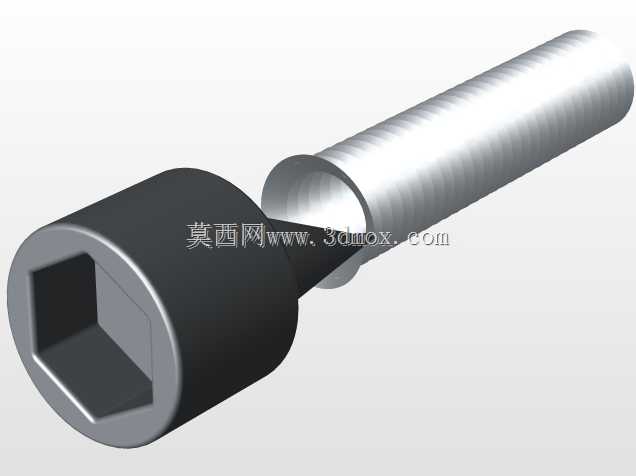

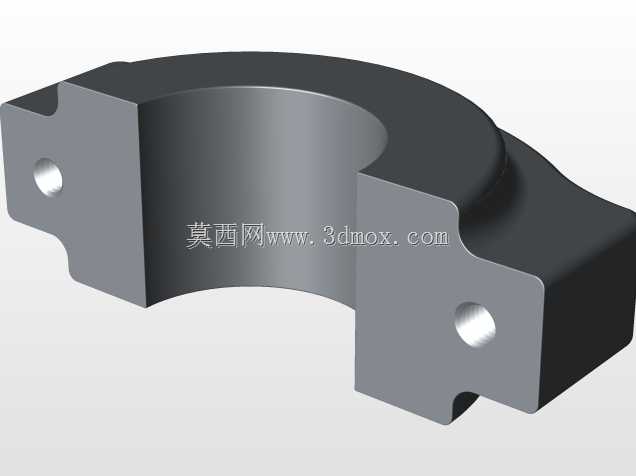

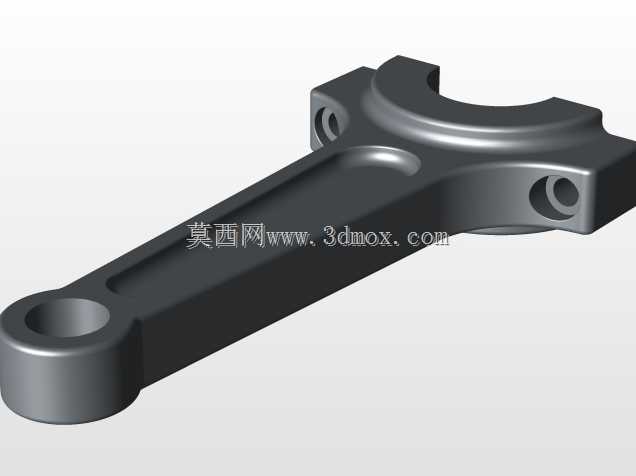

  这套直列四缸活塞曲柄连杆组件,是往复式内燃机的核心动力转换结构,日常在乘用车动力总成、小型通用动力设备、工程机械配套动力单元中都能见到这类结构的身影,其核心作用是把燃料燃烧产生的活塞往复直线运动,转化为曲轴的旋转扭矩,向外输出可用动力。从结构设计逻辑来看,四个活塞沿曲轴轴线等距排布,对应曲轴上错开180度的曲柄销布置,能够保证四个活塞交替完成做功行程,让动力输出的脉动幅度大幅降低,减少整机运行时的振动冲击。设计过程中需要严格匹配活塞销与连杆小头的配合间隙,连杆大头与曲柄销的安装定位关系,既要保证运动副之间有足够的润滑空间,又要控制配合间隙在合理区间,避免运动过程中出现异响、偏磨甚至结构失效。活塞头部的环槽结构用于安装气环与油环,

  气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱影响动力效率,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成异常消耗。曲轴的主轴颈与连杆轴颈之间设置有平衡配重块,用于抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力,让整机运行更平稳。从安装边界来看,这套组件的轴向尺寸需要匹配对应气缸体的缸心距设计,活塞的外径需要与气缸套内孔保持合理的配合间隙,曲轴两端的主轴颈需要对应缸体主轴承座的安装孔径,连杆的长度直接决定了活塞的行程,进而影响整机的排量与压缩比参数。实际建模过程中,需要严格还原各运动部件的相对运动关系,确保活塞在上止点、下止点位置时不会与气缸盖、曲轴箱发生运动干涉,连杆摆动过程中不会与缸体内部结构产生碰擦。这类结构的建模练习,能够帮助设计人员熟悉往复运动机构的运动仿真逻辑,掌握动力核心部件的配合公差设计思路,为后续整机动力系统的设计、改型提供扎实的结构认知基础。
