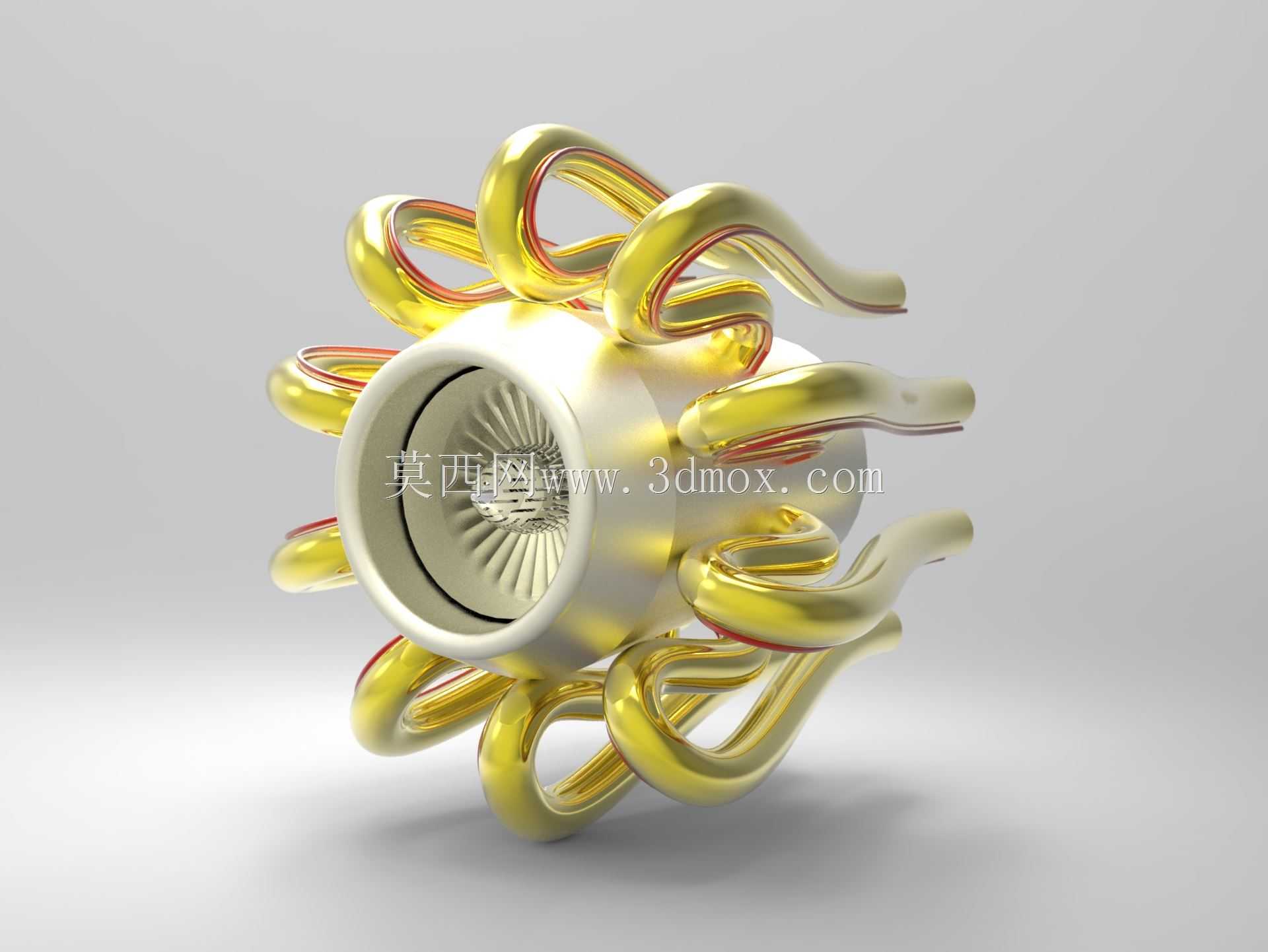

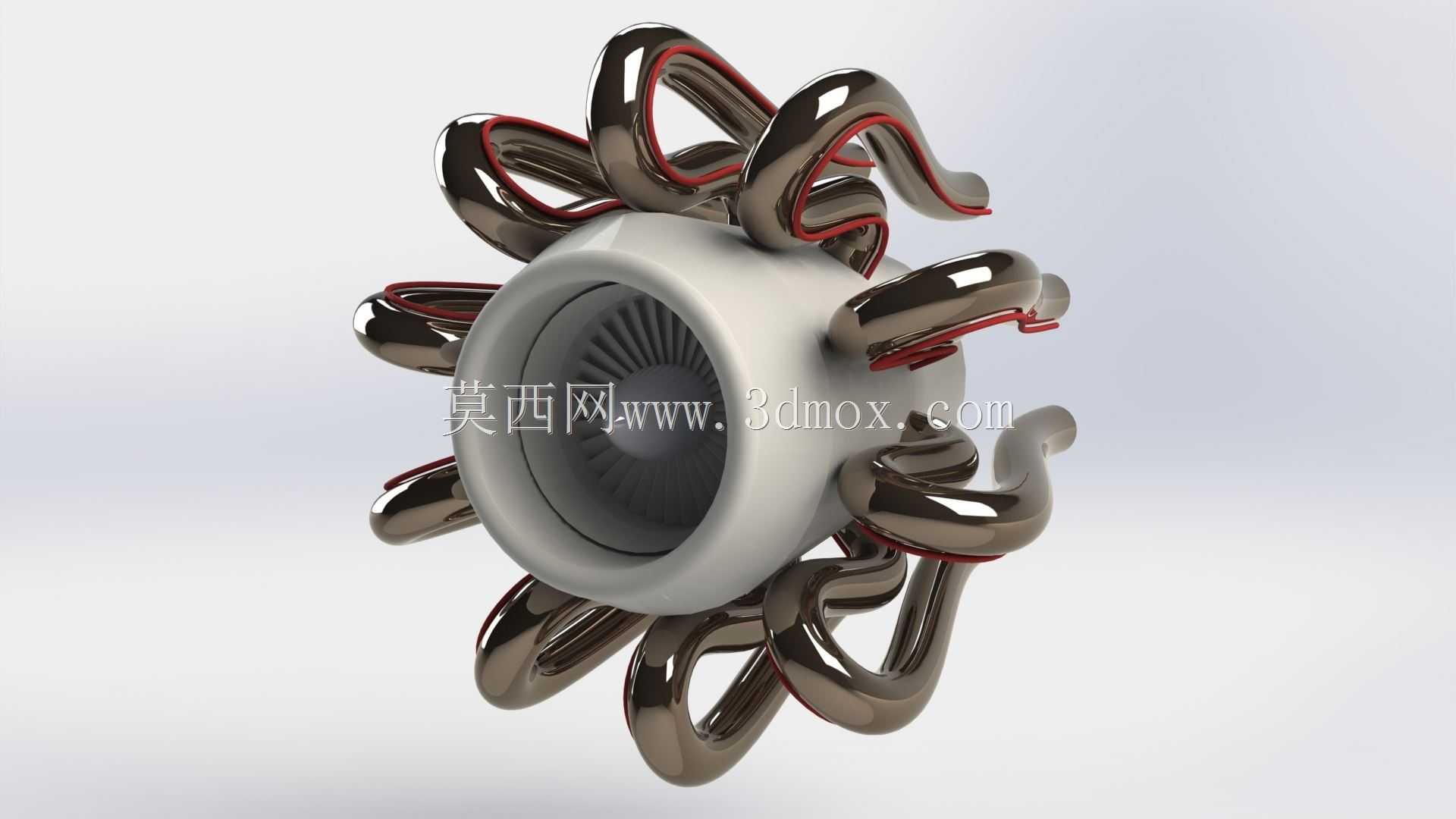

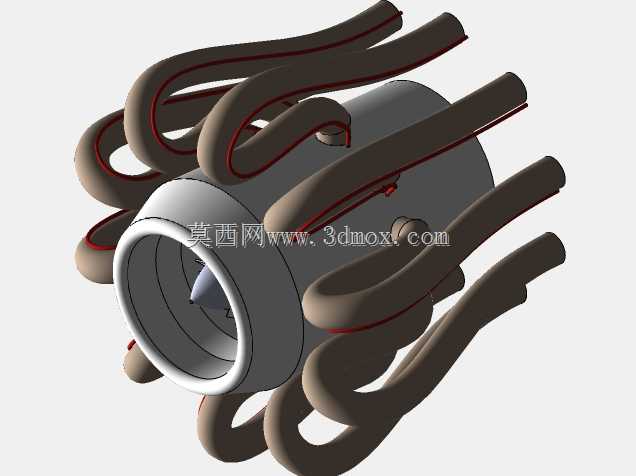

带环形管路结构的涡喷动力装置

　　该动力装置核心为单级轴流压气机结构，进气端采用收敛型唇口设计，可在宽速域进气工况下维持稳定的进气效率，压气机叶片采用小展弦比扭向设计，兼顾低速进气时的抗失速能力与高速运转下的气动效率，适配小型试验飞行器、航空教学演示台架的动力输出需求。外围环形排布的弯扭管路采用等通径变曲率设计，管路沿周向均匀分布在主机匣外侧，单根管路的弯曲半径经过流场仿真校核，避免管路内部出现气流滞止区或局部低压涡流区，管路与主机匣的连接位置避开压气机机匣的主承力框，不会破坏主机匣的整体承力结构。这类环形管路可根据实际使用需求拓展功能，既可以作为冷却介质的导流通道，将压气机后段引出的高温气流导流至外围换热区域，也可作为特殊工况下的辅助喷流通道，

　　通过周向不同位置的管路喷流差实现直接推力矢量控制，无需额外加装机械偏转喷管结构，能大幅缩小动力段的整体径向安装尺寸。从安装边界来看，该动力装置的主机匣为等直径圆柱段，外围管路的最大外轮廓形成规则的环形包络面，安装时可直接采用环形卡箍配合周向定位销完成固定，无需针对不规则外形设计定制化安装支架，适配直径180mm至220mm的标准动力舱安装空间，轴向安装长度可根据管路末端的连接需求调整，管路末端预留标准法兰接口，可直接对接外部管路或喷口组件。设计阶段针对管路与主机匣的连接位置做了热变形补偿设计，管路与机匣的连接段采用小壁厚柔性过渡段，可抵消动力装置运转时高温带来的热膨胀差，避免连接位置出现应力集中导致的结构开裂。

　　压气机转子的支撑采用前后双轴承布局，前轴承位于进气唇口后方的整流罩内部，后轴承位于涡轮导向器前方的承力环位置，两个轴承的同轴度公差控制在0.02mm以内，可保证最高每分钟12万转的运转工况下转子的径向跳动量处于允许范围内。外围管路的表面做了抛光减阻处理，既可以降低管路外壁的气流摩擦阻力，也能减少管路表面的杂质附着，适配长期户外试验场景下的使用需求，管路的壁厚经过强度校核，可承受最高1.2MPa的内部气流压力，满足压气机引气工况下的压力承载要求。
