双页多孔平开合页结构设计

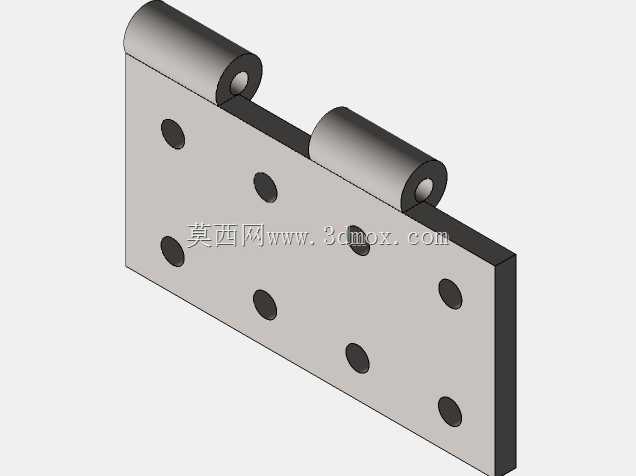

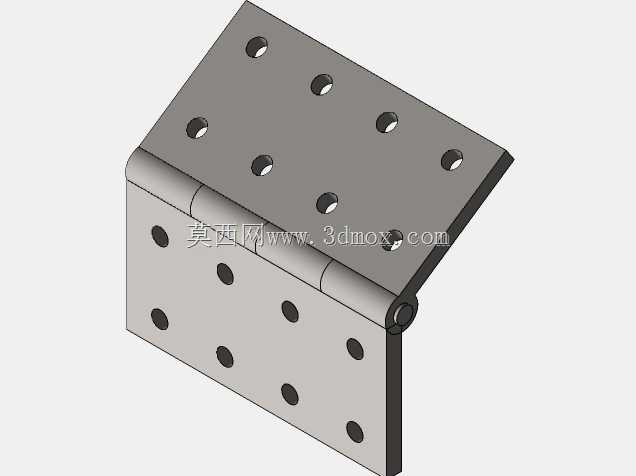

　　日常做门窗配套结构设计时，这类双页平开合页是绕不开的基础铰接部件，它的核心作用是实现门扇与门框之间的定轴转动，同时承担门扇悬挂后的全部静载荷与开关过程中的动载荷，在民用室内门、钢制防火门、小型设备检修门、机柜侧开门场景中都有大量应用。从结构设计逻辑来看，这款合页采用对称双页布局，两个页片分别通过卷制的筒状轴套同轴嵌套，中间穿入销轴形成转动副，转动间隙控制在0.1-0.2mm区间，既保证转动过程无卡滞，也不会因为间隙过大出现门扇下垂、晃动的问题。页片上的安装孔采用等距阵列排布，单页设置6个沉头安装孔，孔位适配常用的M4/M5沉头自攻螺丝或机丝螺丝，沉头深度设计刚好覆盖螺丝头厚度，安装后螺丝端面与页片表面齐平，

　　不会突出干涉门扇与门框的贴合面。设计时需要重点关注安装边界尺寸：合页展开状态下总长度、总宽度要匹配门扇侧边的安装空间，合页折叠后的最小厚度要小于门扇与门框之间的预留安装缝隙，避免开关过程中页片与门框侧边发生剐蹭。轴套部分的卷制工艺对应的三维建模需要保证同轴度，两个页片的轴套分段交错排布，合模后同轴度公差控制在0.05mm以内，才能保证销轴穿入后转动顺滑无卡顿。页片的板材厚度根据承重需求匹配，常规民用场景下2mm厚度的冷轧钢页片单组合页可承重40-60kg，若用于更重的防火门场景可加厚至3mm，同时增加安装孔数量提升连接强度。建模过程中需要注意安装孔的沉头角度与常用螺丝头角度匹配，一般采用90度沉头角，

　　避免螺丝安装后出现贴合不严的问题；同时页片边缘做0.5mm的圆角倒钝处理，避免安装过程中划伤操作人员，也消除应力集中点提升页片抗弯折能力。这类合页的转动角度范围为0-180度，完全可以满足常规门窗的全开需求，部分受限场景下可通过调整页片宽度限制最大开启角度，避免门扇开启后碰撞周边墙体或设备。在做整机结构选型时，需要根据门扇重量、开启频率确定合页的安装数量，单扇门重量超过30kg时建议安装3组合页，中间合页可适当偏移上方位置，抵消门扇长期使用后的下垂变形量。
