带点沉头内六角连接螺钉结构设计

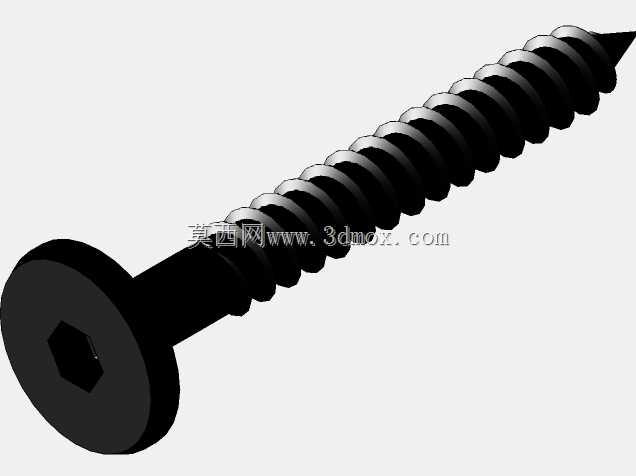

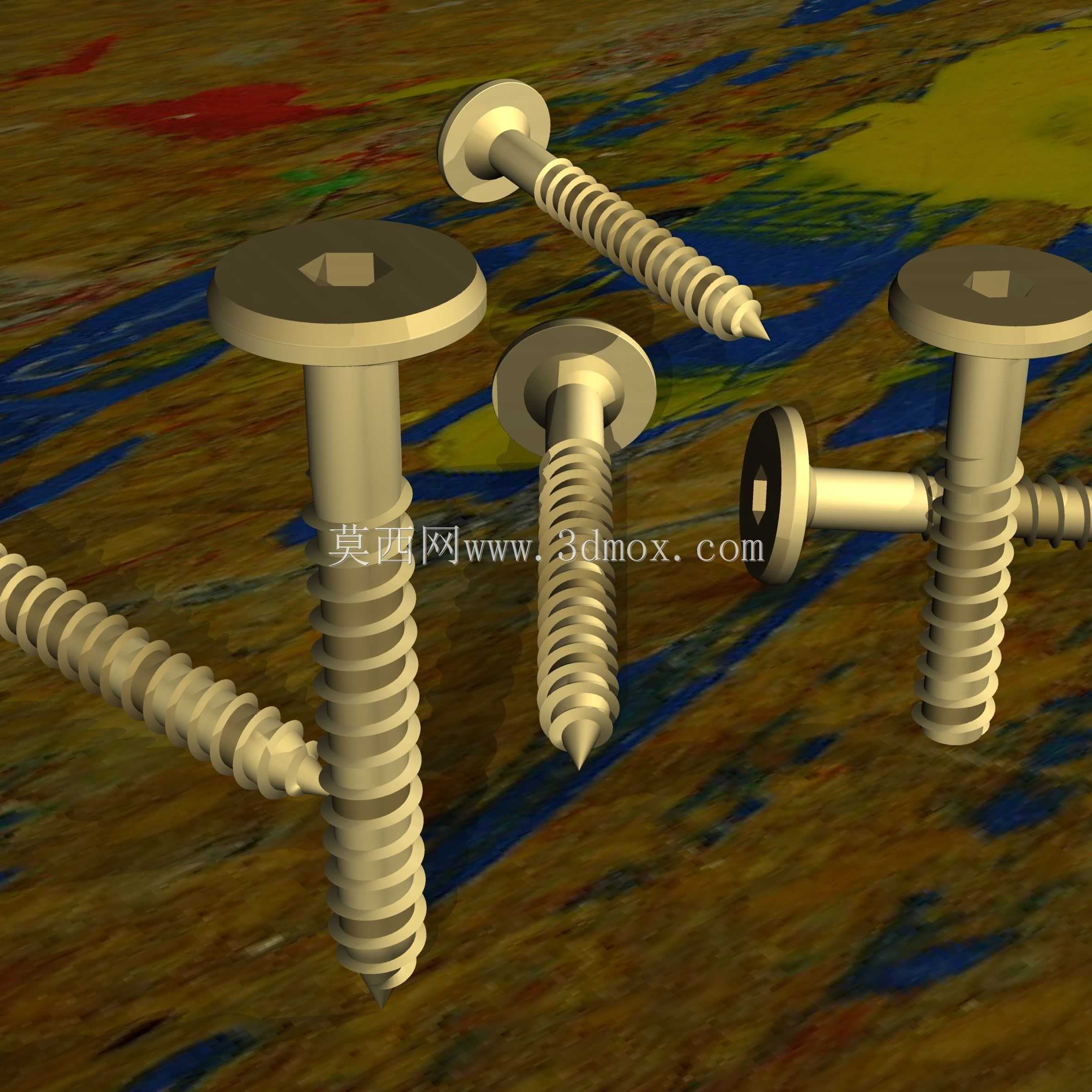

　　这类带点连接螺钉多用于仪器仪表内部的板件叠装固定场景，在传感器壳体装配、小型仪表模组拼接时，能实现无凸起的齐平安装效果，避免螺钉头部突出干涉周边元器件排布。从结构设计来看，螺钉采用沉头内六角驱动形式，头部锥面可在安装时自动对正预制的沉头孔位，拧紧后头部端面与被连接件表面完全齐平，不会在设备外壳或模组表面留下突出结构，适配对安装面平整度有要求的紧凑装配空间。螺杆部分采用全牙设计，牙型为自攻锁紧牙型，针对薄金属板或工程塑料件装配时，可直接在预制底孔内攻出匹配螺纹，无需额外预装螺母，减少装配工序的零件数量，提升小型设备的组装效率。螺钉头部的带点设计为防松定位点，拧紧到位后该点位可嵌入被连接件的沉头孔端面微小凹坑内，在设备受振动、

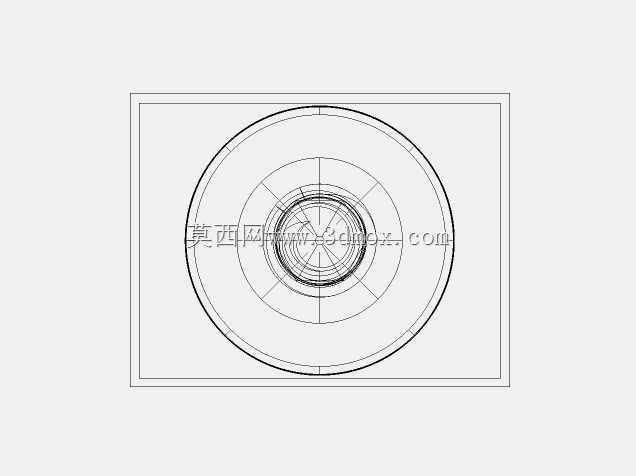

　　温度交变影响时，避免螺钉出现回转松脱的问题，保障仪器仪表长期运行的连接可靠性。从安装边界来看，该螺钉公称直径6.3mm，公称长度50mm，适配总叠装厚度在38mm到45mm之间的连接件组合，预制沉头孔需匹配头部直径与锥角参数，底孔直径控制在5.4mm到5.6mm区间，可保证自攻攻丝的牙型饱满度与锁紧力。建模过程中需重点还原头部内六角的对边尺寸、沉头锥角角度、牙型的螺距与牙尖角参数，同时还原头部端面的防松凸点结构，保证模型导入装配环境后可直接完成干涉检查、装配路径模拟，无需二次修整结构。这类螺钉在小型传感设备、便携检测仪器的内部结构中应用广泛，相比普通盘头螺钉，其沉头结构可压缩设备的整体装配厚度，自攻牙型适配多种材质的被连接件，

　　防松点设计可省去额外的防松垫圈、点胶工序，在小空间紧凑装配场景下有不可替代的应用价值。建模时需注意螺纹收尾的退刀结构、头部与螺杆衔接处的圆角过渡，还原实际加工的工艺特征，避免模型出现锐边断裂的不符合工艺的结构，保证模型可直接用于装配仿真、工程出图等实际设计环节。
