家具用U型支架平底万向双轮结构

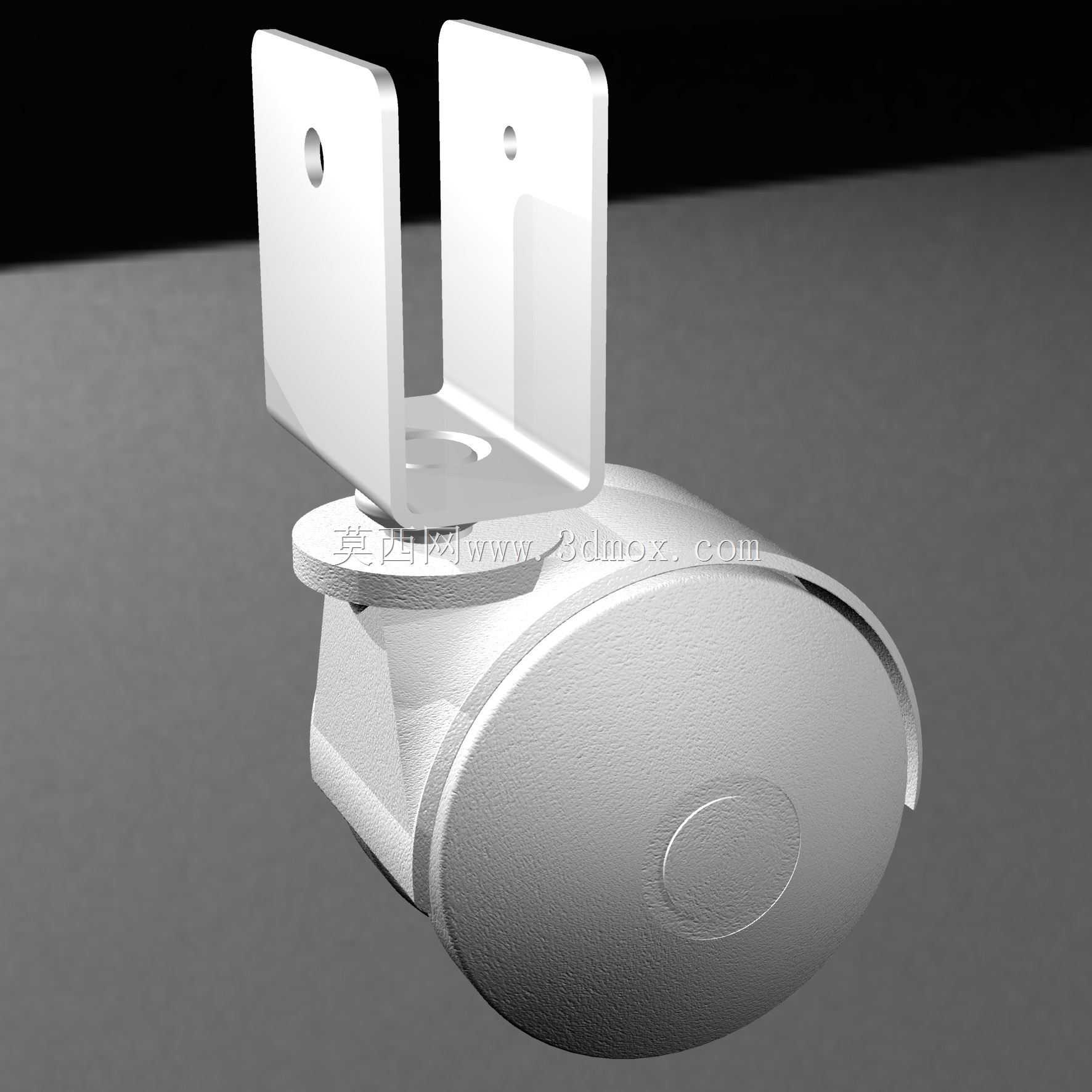

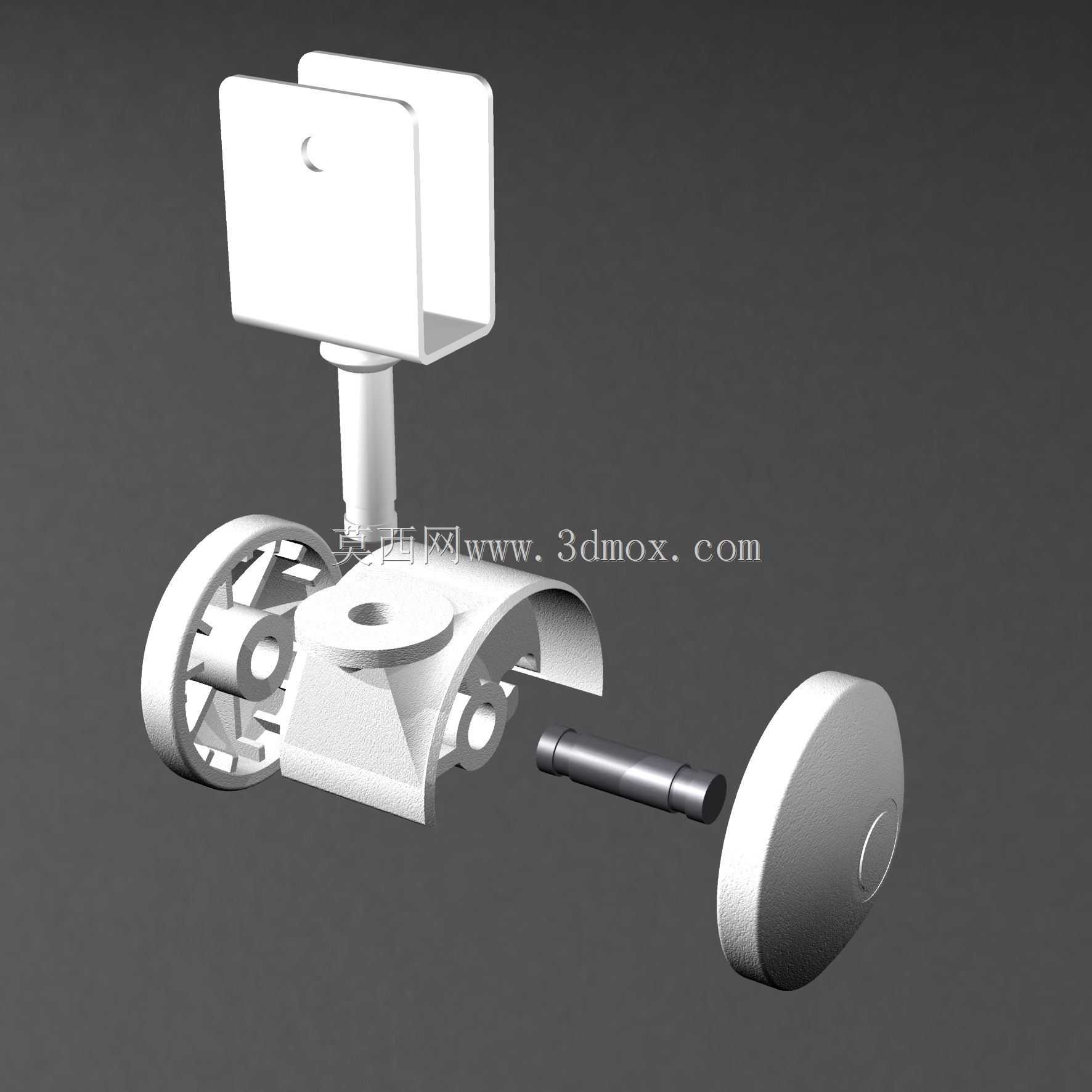

这款双轮结构主要面向家具类移动场景设计，日常可应用于办公椅、移动储物柜、轻型置物架、小型医疗推车等需要频繁短距离移位的设备底部，替代传统固定式支撑脚，降低移位过程中的摩擦阻力，避免拖动时刮花地面铺装材料。从结构设计来看，上部采用U型双耳安装支架，两个支耳上预留同轴安装孔，可通过销轴与设备底部的连接座铰接，实现支架绕水平轴的小角度摆动，适配地面轻微不平整的使用场景，避免轮体悬空导致的承重不均问题。支架底部与轮架的连接部位设置回转结构，可实现360度水平方向旋转，转向时无需额外抬起设备，推行过程中可灵活调整行进方向，适配狭窄空间内的移位操作。轮体采用单轮宽面设计，接触地面的轮面做圆弧过渡处理，接触面积适中，既可以保证承重时的压强处于合理区间，避免软质地面（如木地板、PVC地胶）出现压痕，也能减少滚动过程中的阻力，推行时无明显卡顿感。设计过程中优先考虑安装边界的适配性，U型支架的两个支耳间距控制在常规家具安装座的通用尺寸范围内，支耳厚度匹配标准销轴的配合公差，安装时无需额外对支架进行二次加工，可直接与现有家具底部的连接位适配。轮体的整体高度经过优化，安装后设备底部与地面的预留间隙符合常规家具的离地高度要求，既不会因为间隙过小导致底部磕碰地面凸起，也不会因为间隙过大影响设备放置的稳定性。轮架与轮体的连接部位采用隐藏式轴销设计，外部无突出的紧固件，避免使用过程中紧固件勾扯线缆、织物等杂物，同时也减少了灰尘、毛发进入转动副的概率，降低日常维护的频率。轮体表面做哑光磨砂质感处理，与支架的金属质感形成区分，外观适配多数现代家具的设计风格，不会因为配件的视觉突兀感影响家具整体的美观度。在承重设计上，单组双轮结构可满足轻型家具的承重需求，轮体材质选用具备一定弹性的耐磨材料，滚动过程中可吸收微小震动，推移置物架类载物设备时，不会因为路面微小颠簸导致放置的物品滑落。支架部分采用金属板材冲压成型，折弯处做圆角过渡处理，无尖锐毛刺，安装和使用过程中不会划伤操作人员或地面。
