带磁头推扣及适配螺钉垫圈组件

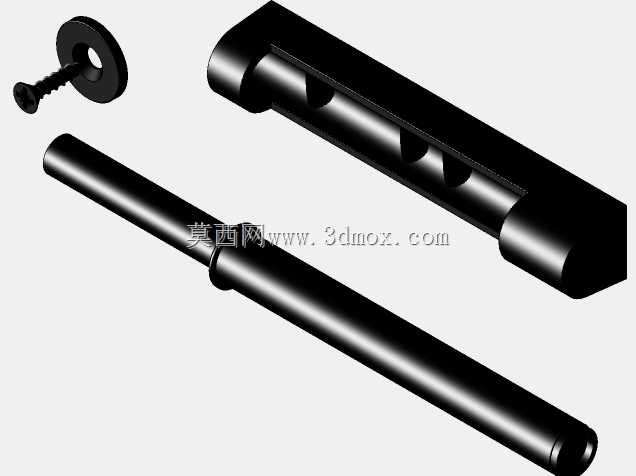

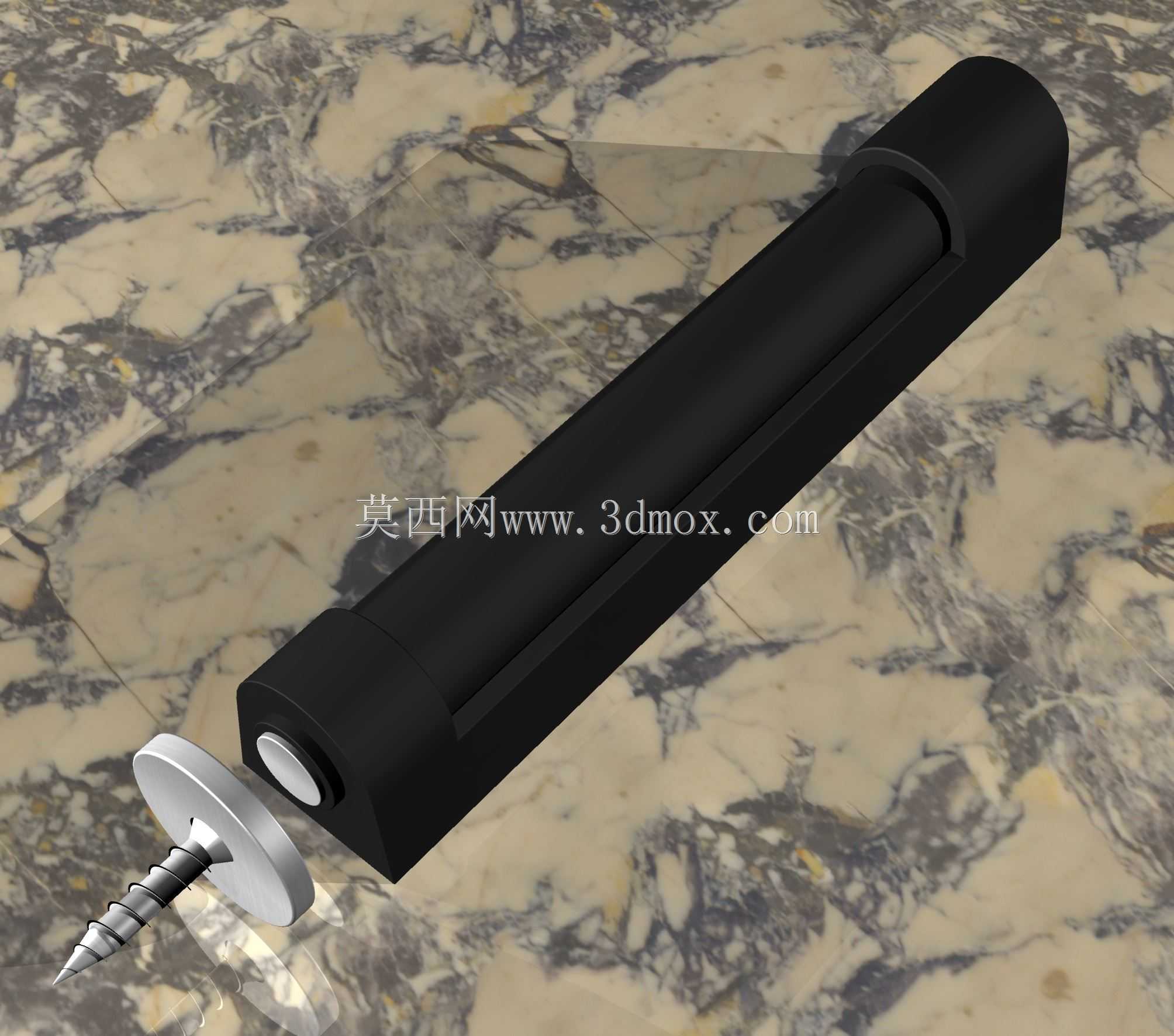

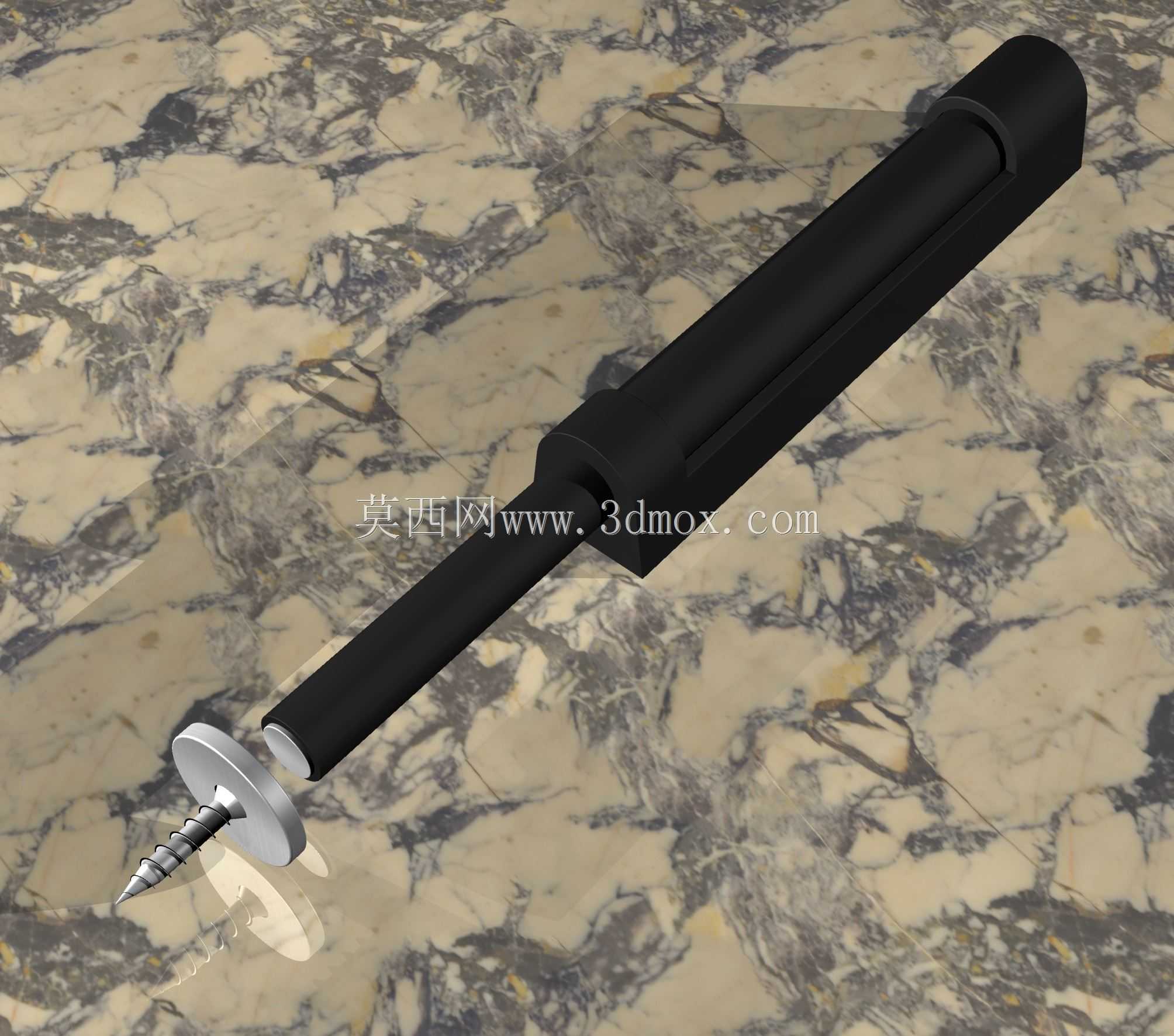

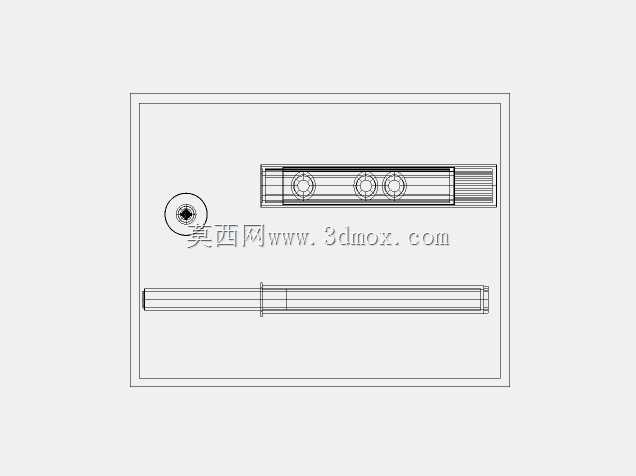

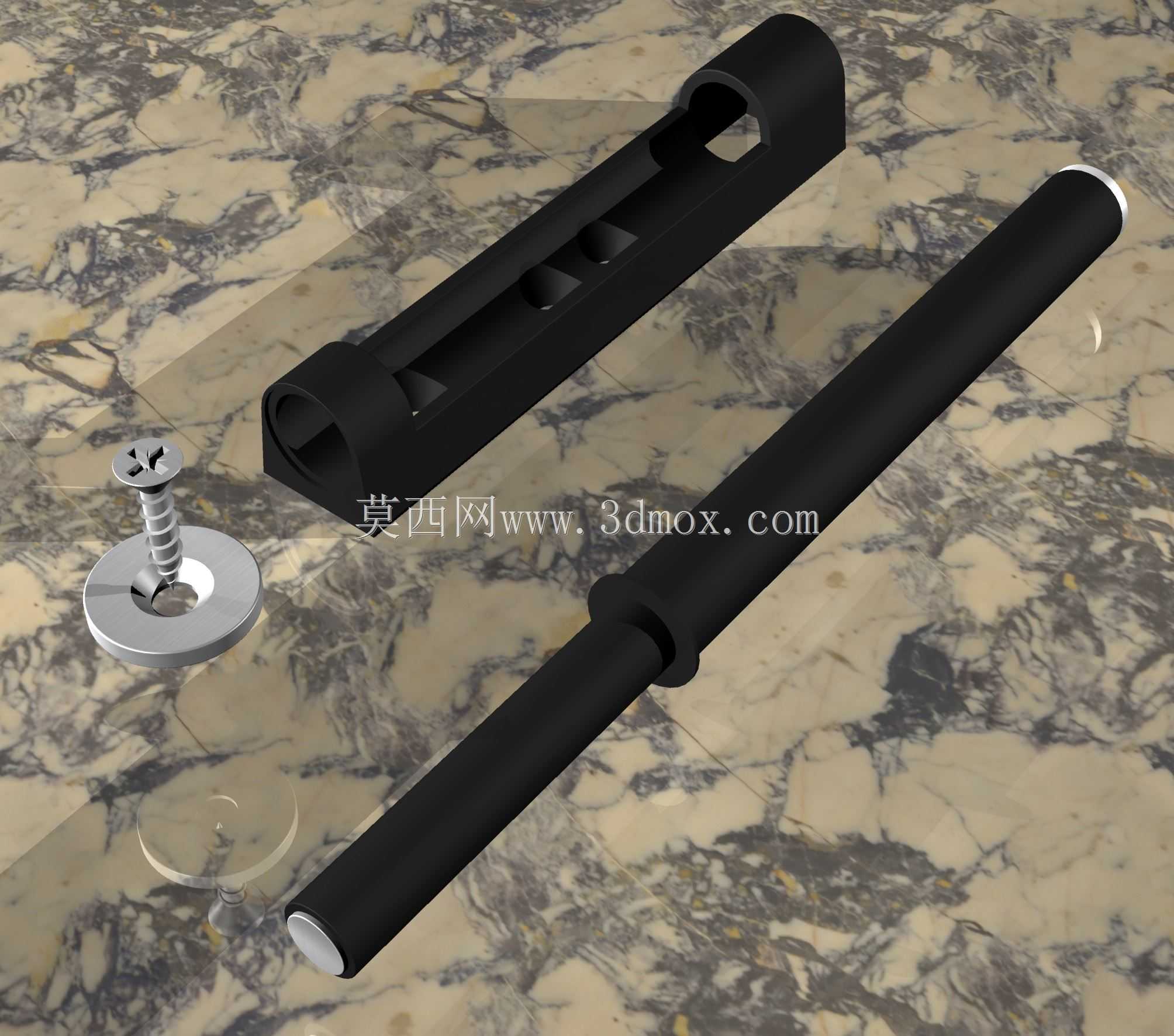

　　这套组件常应用在需要快速插拔、带磁吸定位的传感检测工位、小型工装快换结构以及电子设备内部模组固定场景中，日常在自动化产线的检测治具、便携检测仪器的探头快装结构里，都能见到这类结构的实际应用。带磁性尖端的推扣主体做了长条形开槽设计，杆身的环形凸台是安装限位结构，装配时凸台卡入安装基座的对应卡槽内，既能限制推扣的轴向窜动，又能保留一定的轴向滑动行程，满足推按解锁、回弹锁止的动作需求，尖端嵌入的永磁体可以在对接时自动吸附对位的金属件，减少人工对位的偏差，在狭小安装空间里操作时，磁吸特性还能避免零件掉落至设备内部造成拆装故障。配套的螺钉规格为3×10，搭配15×2的平垫圈，螺钉选用十字槽盘头结构，

　　盘头的承压面配合平垫圈可以分散锁紧时的压应力，避免被连接件表面被压伤，15mm外径的垫圈比常规配套垫圈的承压面积更大，适合固定在薄壁塑胶件、轻质铝合金基座这类强度较低的安装基体上，防止长期使用后螺钉出现松脱下陷的问题。设计这套组件时，首先考虑的是狭小空间内的单手操作需求，推扣的杆身做了防滑的哑光表面处理，推按位置的直径略大于杆身，手指接触时不会打滑，长槽结构除了作为锁止卡位，还能在装配时观察内部的弹簧复位状态，方便调试时判断推扣的行程是否到位。磁头的嵌入深度做了严格控制，既保证足够的磁吸力吸附对接件，又不会因为磁头突出过多造成对接时卡滞，磁头与推扣杆身采用过盈压装配合，压装后端面与杆身尖端齐平，不会出现凸点刮伤对接零件表面的问题。

　　安装边界方面，推扣的安装孔直径需要匹配杆身的滑动公差，预留0.1-0.2mm的间隙保证滑动顺畅，安装基座的卡槽宽度需要对应杆身凸台的厚度，预留0.05mm的间隙避免卡滞，螺钉的安装孔位需要与推扣的安装位保持同轴度公差在0.1mm以内，避免装配后推扣出现偏斜，影响滑动手感和锁止可靠性。垫圈在装配时需要完全贴合安装基体表面，不能出现偏斜，否则会造成螺钉锁紧力不均，长期受振动影响容易出现松脱。在实际选型使用时，需要注意推扣的磁吸行程范围，对接件的金属吸附面需要在磁头的有效吸力范围内，同时推扣的滑动行程需要满足锁止和解锁的位移需求，避免出现锁止不到位或者解锁卡滞的问题，这类结构相比传统的螺丝固定方式，拆装效率更高，适合需要频繁更换检测探头、快换模组的工位，能大幅减少设备维护换型的时间。
