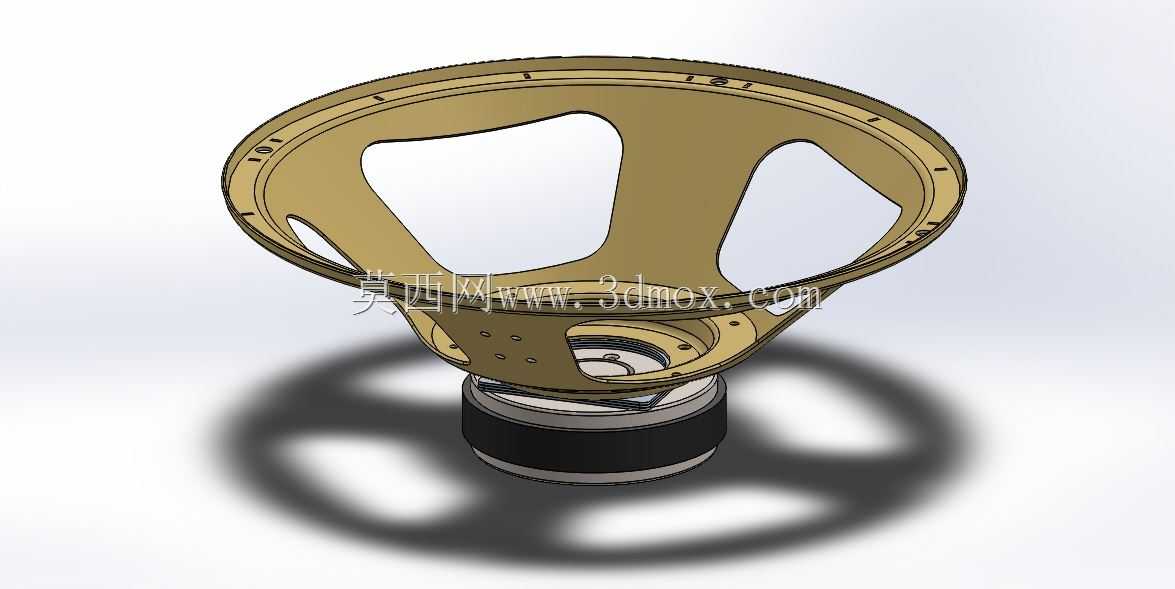

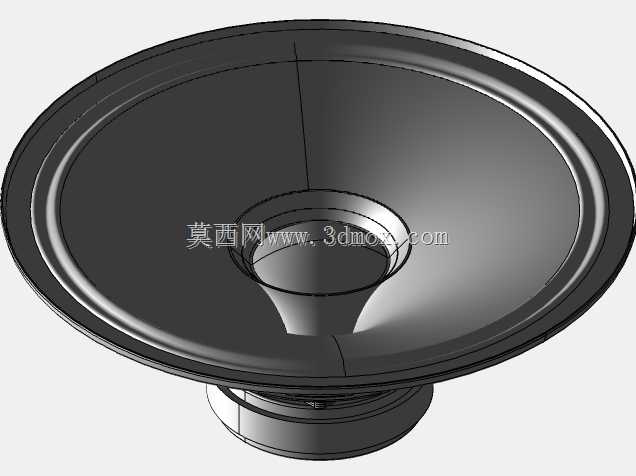

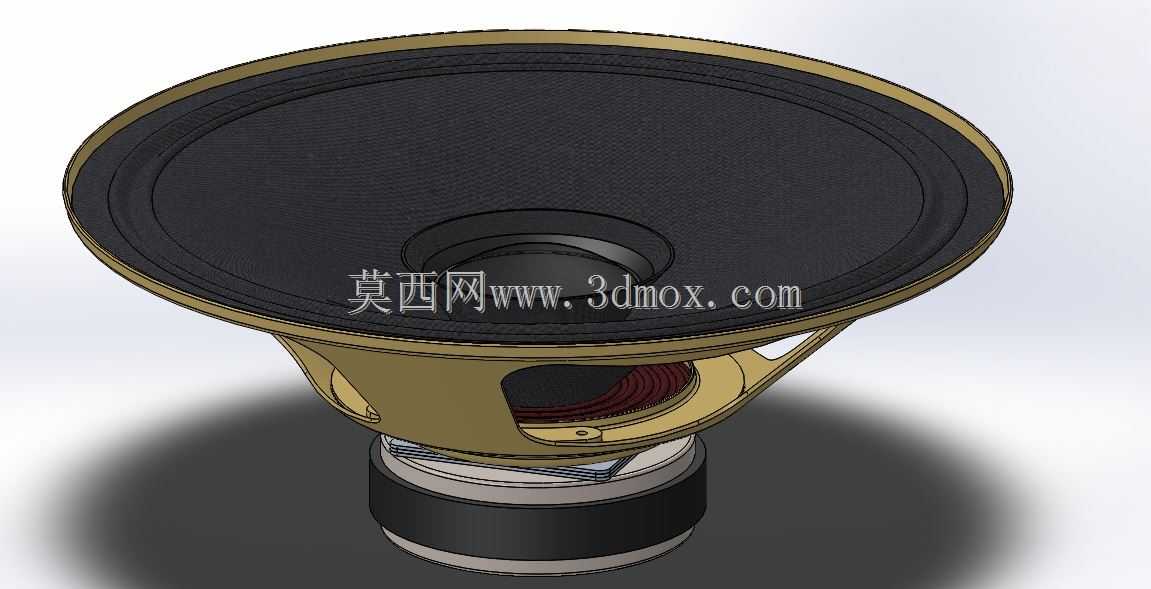

10英寸全音域锥盆扬声器结构设计

　　这款10英寸全音域扬声器的三维结构，完整还原了锥盆式动圈扬声器的核心组成，从振膜折环、定心支片到磁路组件、安装支架的每一处配合边界都做了精准还原，可直接用于电声设备开发阶段的结构干涉校验、安装适配模拟。在专业扩声、家用高保真音响、公共广播系统的选型与结构设计环节，这类大口径全频单元常被用于全频音箱制作，或是作为三分频系统的中低音补充单元，其宽频响应特性可减少分频点带来的相位失真，适配对音质还原度有要求的固定安装、流动演出返听等场景。

　　从结构设计逻辑来看，该单元采用了经典的锥盆振膜结构，振膜边缘的橡胶折环兼顾了顺性与阻尼特性，可保证大振幅下的线性运动，避免分割振动带来的失真；盆架采用镂空式金属支架设计，既保证了整体结构刚度，减少工作时的谐振传导，又能为磁路部分提供足够的散热空间，避免长时间大功率工作下磁路退磁、音圈过热烧毁的问题。磁路部分采用了外磁式结构，T铁与华司的配合间隙控制在动圈单元常规公差范围内，可保证音圈在磁隙中的均匀受力，配合定心支片的径向定位作用，避免音圈工作时蹭圈产生异音。

　　安装边界方面，该单元的盆架外缘预留了均匀分布的安装孔位，可适配标准10英寸扬声器的开孔尺寸，安装沉台的深度与密封槽结构可保证与箱体面板安装时的气密性，避免声短路影响低频响应。磁路后端的高度尺寸可适配常规倒相式、密闭式箱体的内部净空要求，无需额外修改箱体内部加强筋位置。配套的三脚架、安装夹板结构，可满足单元在测试工装、临时扩声支架上的快速固定需求，适配不同场景下的安装调试作业。建模过程中对各部件的装配公差做了合理预留，振膜与盆架的粘接位、音圈与振膜的结合位、磁路组件的压装位都符合实际生产的装配工艺要求，可直接用于生产工艺的模拟验证，或是作为同类产品开发的结构参考基准，帮助结构工程师快速完成单元与箱体的适配设计，减少反复打样验证的周期。
