Moskvich车型驱动轴连接适配法兰结构

　　在老式Moskvich车型的动力传动系统改装场景中，更换UMZ-412发动机后常遇到原厂驱动轴长度不匹配的问题，这款双法兰结构的适配部件正是为解决该传动衔接痛点设计。从实际装车工况来看，该部件安装在AZLK 408驱动轴与后差速器之间，通过两端法兰的螺栓紧固实现刚性连接，弥补因发动机替换后动力输出端位置后移带来的轴系长度缺口，避免短轴状态下花键啮合长度不足引发的传动脱开、异常磨损问题。

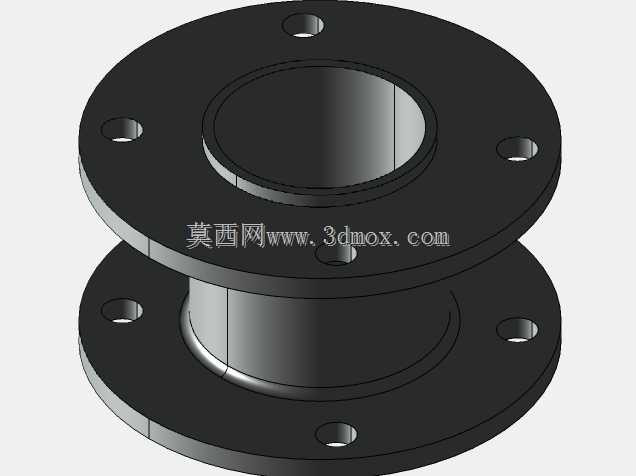

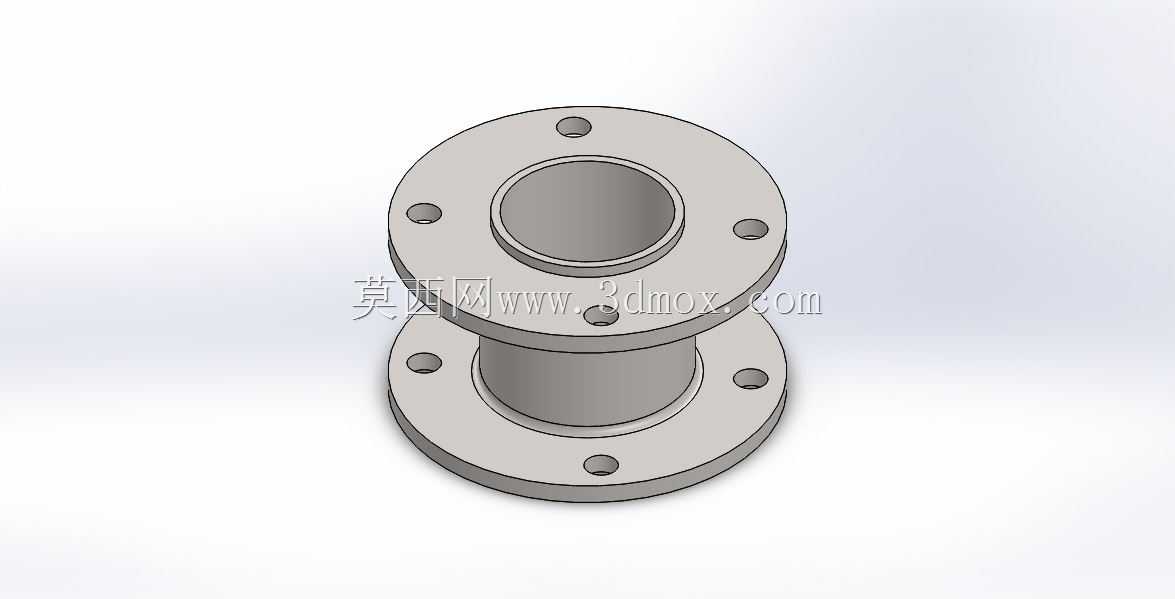

　　结构设计上采用两端对称带安装孔的法兰盘搭配中间同轴筒身的整体式构型，两端法兰盘上均匀分布6个螺栓通孔，孔位与差速器输入端法兰、驱动轴连接法兰的孔位完全匹配，安装时无需额外打孔扩孔，直接采用标准螺栓即可完成紧固，中间筒身的内径与驱动轴的轴径预留合理间隙，既保证轴系穿过时的同轴度导向，又避免运行中筒壁与轴身发生剐蹭摩擦。

　　从安装边界来看，两端法兰的端面作为轴向定位基准，安装后整体轴向长度刚好填补发动机更换后差速器与驱动轴之间的空隙，法兰盘的外径尺寸控制在不超出后桥差速器安装座的轮廓范围内，不会与周边的悬架摆臂、制动管路发生运动干涉，法兰盘的厚度经过受力校核，能够承受起步、急加速工况下传递的峰值扭矩，不会出现法兰变形、螺栓剪切断裂的问题。

　　在逆向建模的设计思路上，完全参照定制改装件的实际测绘尺寸构建，同轴度公差控制在合理范围内，保证动力传递过程中轴系的转动平顺性，减少因偏心带来的传动振动。实际使用中，该适配部件不需要改动原车的差速器壳体、驱动轴花键结构，属于原位替换的衔接零件，大幅降低发动机改装的传动系统改造成本，避免切割、焊接原车传动轴带来的动平衡失效风险，对于老式车型的动力升级改装来说，是兼顾可靠性与安装便捷性的传动衔接零件，建模过程中对法兰安装孔的位置度、两端法兰的平行度都做了对应约束，还原实物的装配精度要求，保证模型导出后可直接用于加工参考或者改装方案的装配校验。
