紧凑型步枪枪口抑制器剖面结构设计

　　这套三维结构围绕紧凑型枪口抑制器展开，核心矛盾在于：在不显著拉长步枪全长的前提下，争取足够的内部膨胀与导流行程。常规抑制器若要获得理想的腔室容积，往往整体长度偏大，加装后枪械重心前移、携行与战术动作受限；而本方案采用向后延伸的布局思路，将抑制器主体的大部分叠套在暴露的枪管段外侧，使有效内部位移沿枪管轴线向后展开，而非单纯向枪口前方堆叠。

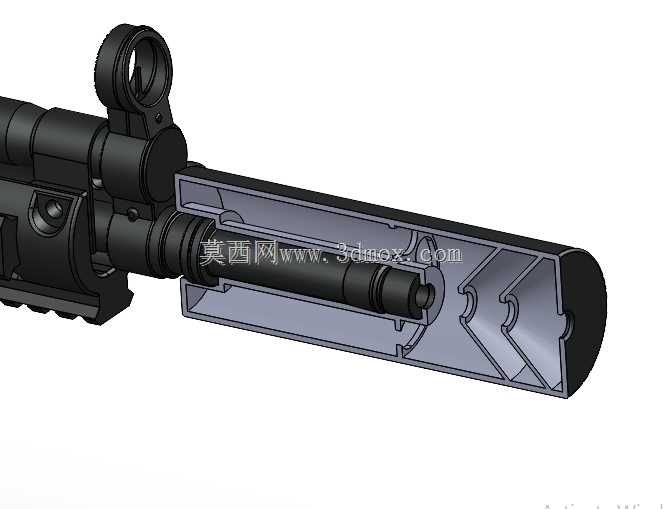

　　从剖面可见，装置由外套筒、多级内芯、端面端盖及与枪管对接的安装接口构成。内芯沿轴向布置多段膨胀腔与导流通道，火药燃气进入后经逐级扩容、转向与降温，压力与流速被逐步衰减，从而抑制枪口激波与上跳。套筒内壁与内芯之间形成环形气室，配合异形隔板引导燃气折返，延长了燃气滞留路径；端盖处的开孔与定位结构保证了同轴度，也便于拆装维护与积碳清理。

　　安装边界是这类设计的关键约束。向后延伸意味着套筒必须与枪管外径、准星座、护木前端及瞄准具保持足够间隙，模型中保留了与枪管配合的连接段，并避让了上方机械瞄具的环形结构，避免干涉。外径选取需在腔室容积与护木握持、附件挂载之间折中；总长则以不改变步枪基本操作长度为控制目标，使射手据枪、贴腮与换弹匣动作不受影响。

　　建模时需重点处理几处配合：内芯与套筒的同轴定位、端盖的连接方式、以及枪口段的对中密封。同轴度偏差会导致燃气偏流，既降低抑制效果又加剧局部烧蚀；隔板壁厚要兼顾耐高温燃气冲刷与整体重量，过薄易变形，过厚则侵占腔室空间。材料层面通常选用耐热合金钢或钛合金以承受持续高温，表面处理侧重抗烧蚀与耐腐蚀。

　　实际应用中，这类装置服务于降低枪口噪声特征、减少火光与抑制连发射击时的枪口跳动，对射击精度的稳定性也有一定影响。结构工程师在选型或改型时，可据此评估腔室容积分配、导流角度、安装接口强度以及与现有枪管、护木、瞄具的空间兼容关系，再结合后坐能量与燃气流量做进一步参数校核。
