宝马E60/61电动牵引杆配套斜齿轮结构

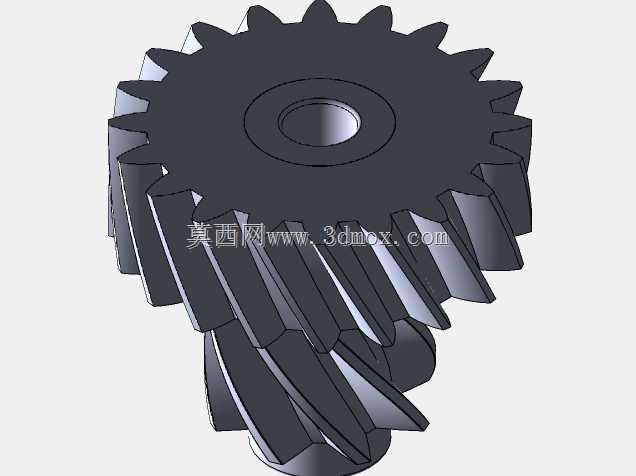

　　在豪华品牌中大型轿车的底盘维修作业场景中，电动牵引杆是车身校正、底盘构件复位工序里的核心执行部件，而这套斜齿轮组正是电动牵引杆动力传递路径上的核心啮合构件，直接决定牵引作业时的动力输出平顺性与负载承载能力。不同于普通正齿轮的传动特性，该斜齿轮采用螺旋齿形设计，齿向沿齿轮轴向呈固定角度倾斜，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现正齿轮传动时的整齿冲击问题，在牵引杆输出大扭矩牵拉车身构件时，能有效降低传动噪音，同时提升啮合重合度，让动力传递更连续，避免牵拉过程中出现卡顿、冲击力突变损伤车身连接点的问题。从设计逻辑来看，该齿轮组采用双联斜齿的集成结构，将两个不同齿数、不同螺旋方向的斜齿轮集成在同一基体上，

　　既缩减了传动组件的轴向安装空间，也减少了分体式齿轮装配带来的同轴度误差，适配电动牵引杆内部紧凑的腔体布局，齿轮中心的通孔为轴承安装位，与牵引杆内部的支撑轴配合，保证齿轮转动时的径向跳动量控制在合理区间，避免长期高负载使用后出现齿面偏磨的问题。实际维修作业中，电动牵引杆需要输出稳定的线性牵拉力，这套齿轮组承接驱动电机的输出扭矩，通过齿比匹配将电机的高转速低扭矩输出转换为低转速大扭矩的牵拉力输出，齿面的螺旋角经过匹配设计，既保证足够的齿面接触强度，也能平衡啮合过程中产生的轴向力，降低支撑轴承的轴向负载，延长组件的整体使用寿命。安装边界上，齿轮的齿顶圆、齿宽尺寸完全适配牵引杆内部的腔体空间，轮齿与壳体内壁预留有合理的安全间隙，

　　不会出现转动干涉问题，齿轮端面与相邻传动构件的轴向间隙也经过设计校核，保证传动过程中不会出现轴向窜动带来的啮合异常。在车身维修的牵拉校正作业中，这类斜齿轮传动结构相比蜗轮蜗杆结构拥有更高的传动效率，相比正齿轮结构拥有更好的NVH表现与负载能力，完全适配维修场景下频繁启停、负载波动大的使用工况，能保证牵引杆在牵拉不同强度车身构件时都能输出稳定可控的拉力，避免因传动部件失效导致的维修作业风险。
