欧姆龙E6B2-CWZ6C编码器配套安装支架

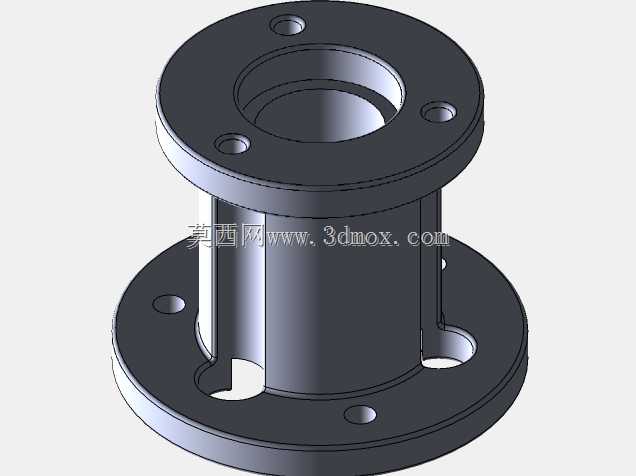

　　在工业自动化检测环节，旋转编码器的安装定位精度直接决定了转速、转角、位移检测数据的可靠性，这款配套欧姆龙E6B2-CWZ6C型号编码器的安装支架，正是为解决现场编码器安装同轴度偏差、固定刚性不足的问题设计的。从结构上看，支架采用双法兰同轴嵌套的构型，主体为带中心通孔的筒状基座，一端是大直径安装法兰盘，盘面上均匀分布三个沉头安装孔，用于将支架整体固定在设备机架、电机端盖或者传动机构的安装基准面上，另一端是小直径的编码器对接法兰，同样设置三个对应安装孔位，刚好匹配E6B2-CWZ6C编码器的本体安装孔距，中心通孔的尺寸预留了编码器转轴的穿设空间，不会和转轴产生运动干涉。设计阶段优先考虑了安装同轴度的保证，

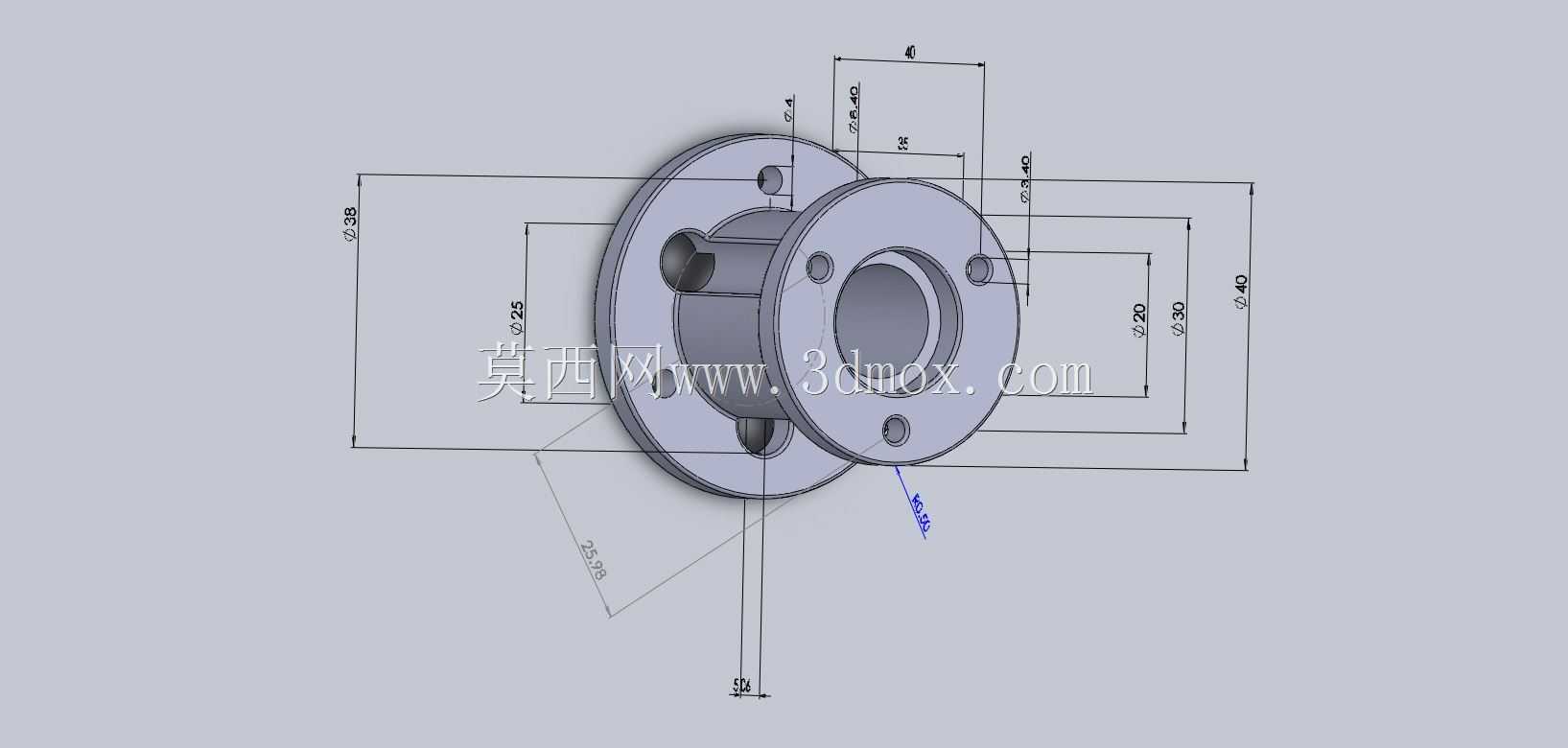

　　两个法兰盘的端面与中心筒的轴线垂直度、两端法兰安装孔的位置度都做了公差约束，安装后编码器转轴和被测轴的同轴度偏差可以控制在编码器允许的挠性补偿范围内，避免转轴受径向力导致轴承过早磨损，延长编码器的使用寿命。从安装边界来看，支架的轴向总长度、法兰外圆直径、安装孔的中心距都严格匹配对应编码器的安装尺寸，现场安装时不需要额外做孔位扩改或者垫片调整，直接通过紧固件就能完成固定，适配的场景覆盖了输送带转速检测、机床主轴转角反馈、伺服电机位置闭环、包装机械送料长度计数等多种需要安装E6B2系列旋转编码器的工位。支架的法兰盘厚度做了针对性加强，在设备运行产生振动的工况下，不会因为支架刚性不足产生共振，导致编码器输出脉冲出现误计数。

　　筒状基座的外壁做了均匀的壁厚设计，既保证了整体结构强度，也不会因为冗余结构增加不必要的安装空间占用，对于安装空间局促的小型自动化设备工位，也能顺利完成布设。在实际选型使用时，只要被测机构的安装面预留了对应法兰的安装孔位，就可以直接使用这款支架完成编码器的固定，不需要单独设计定制安装座，能大幅缩短现场调试的周期，也避免了自行设计加工支架时容易出现的孔位偏差、同轴度不足等问题。支架的安装孔采用沉头设计，紧固件安装后端面不会突出法兰表面，既保证了安装面的贴合度，也不会和编码器本体或者设备安装面产生干涉，细节处的结构处理完全贴合工业现场的安装使用需求。
