DIY叶片真空发生装置结构设计

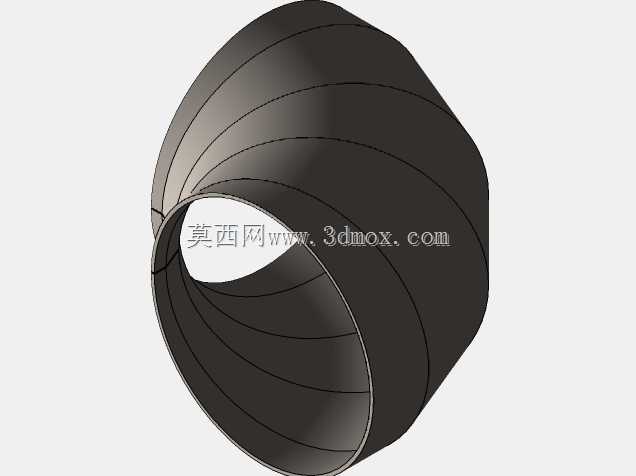

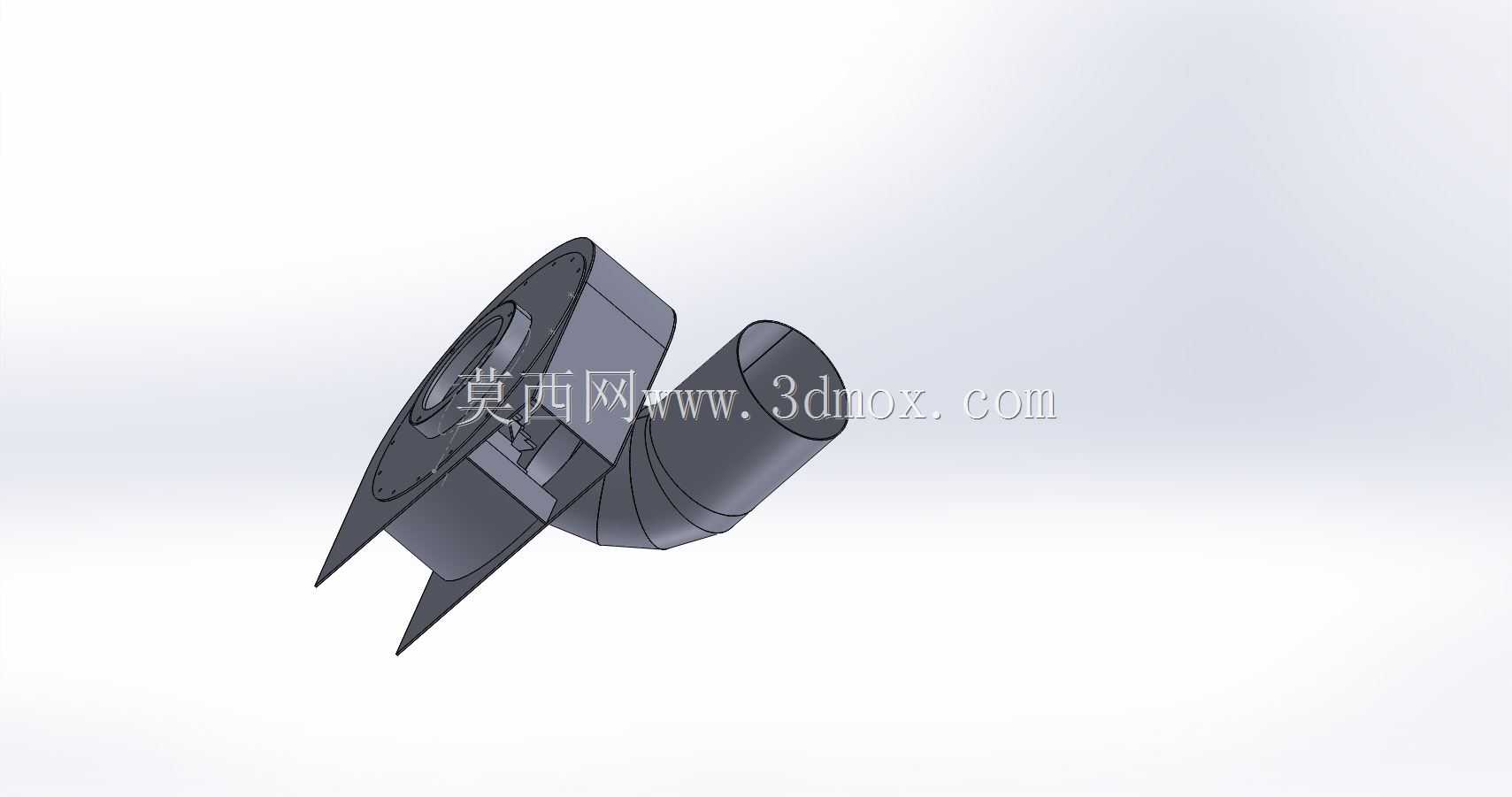

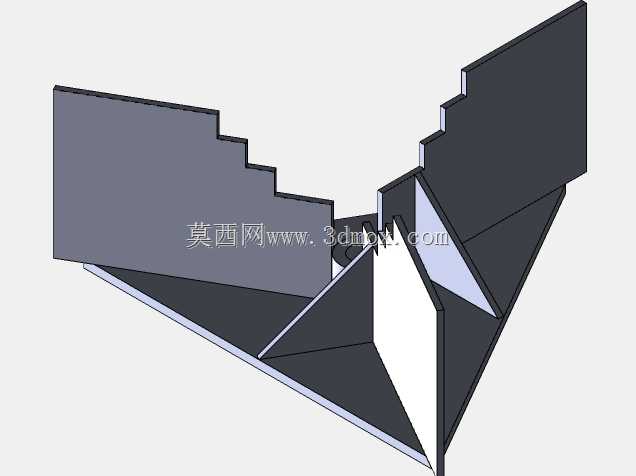

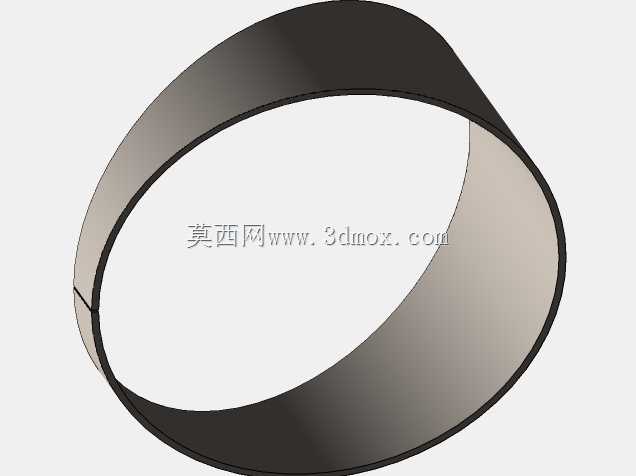

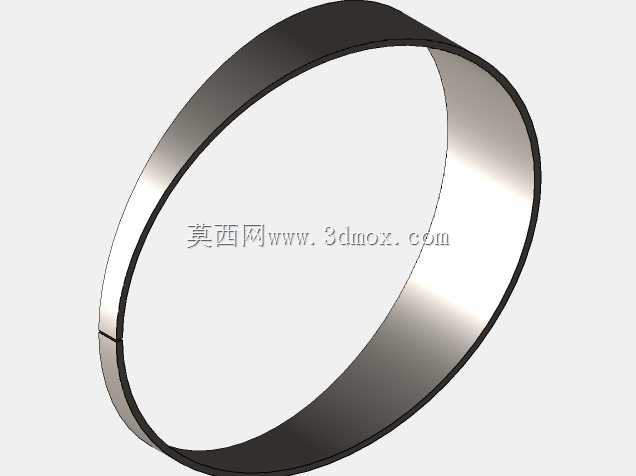

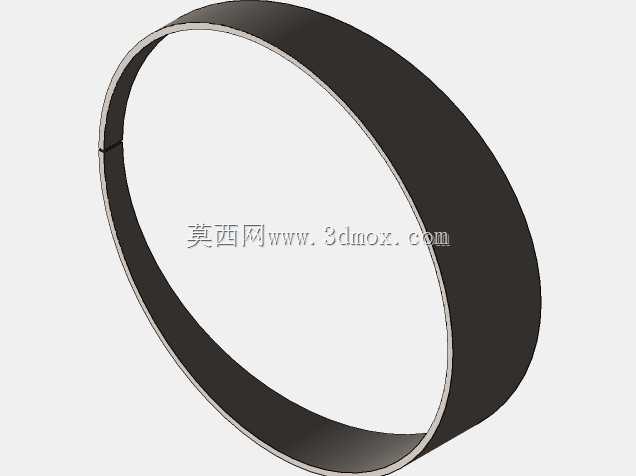

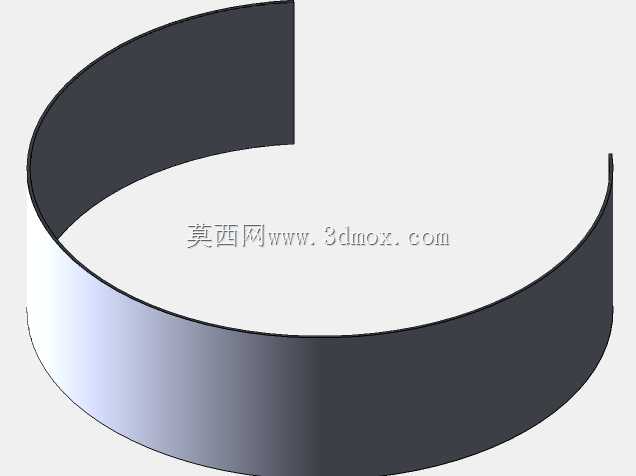

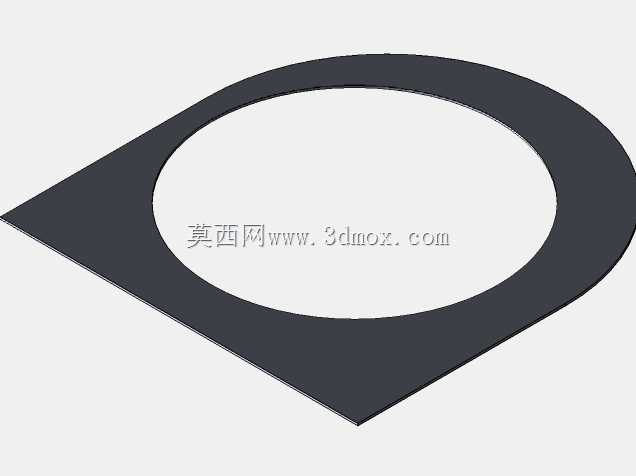

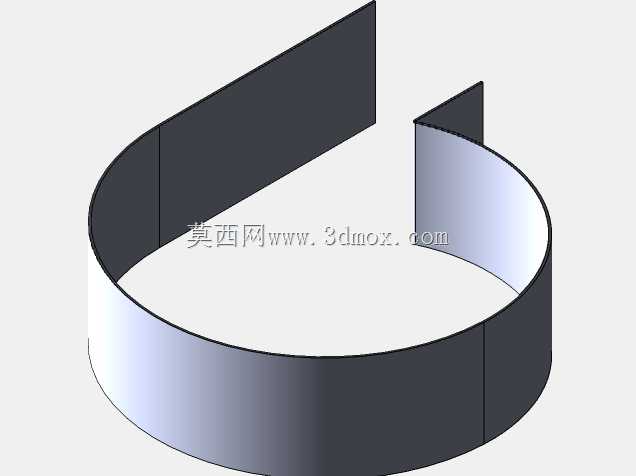

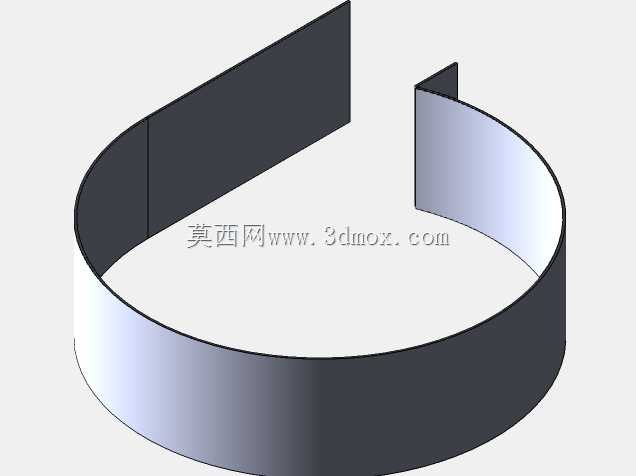

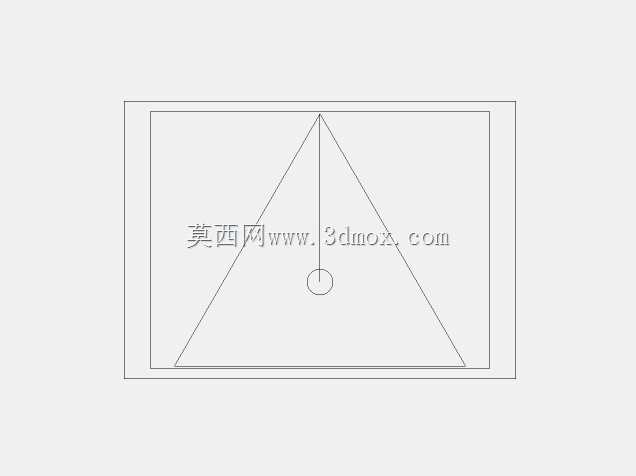

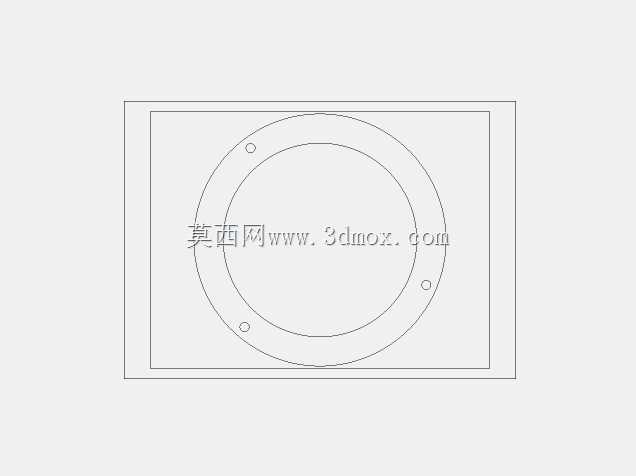

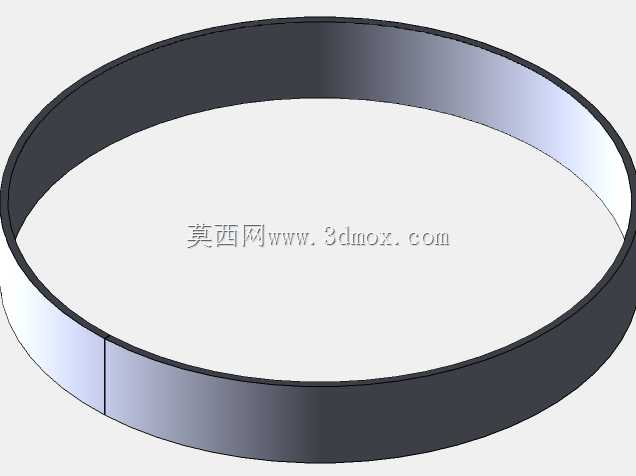

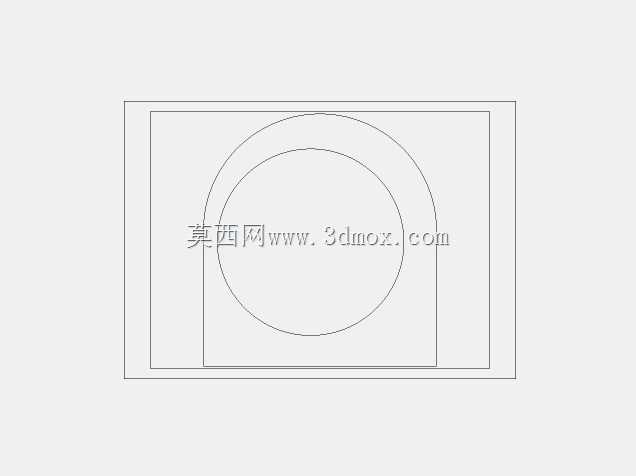

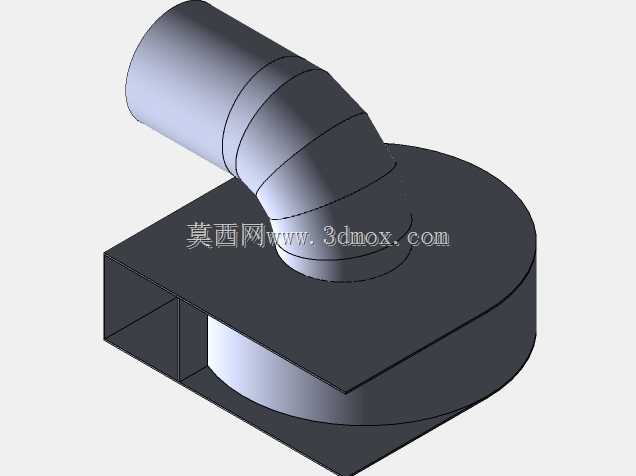

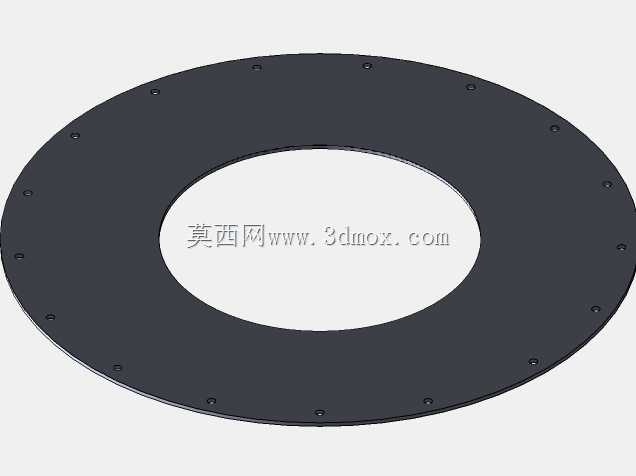

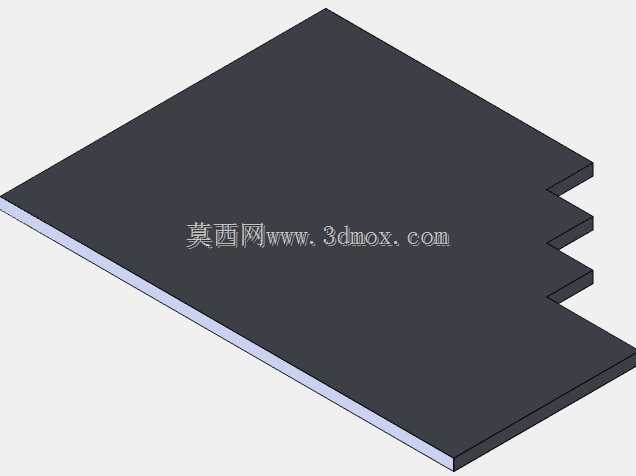

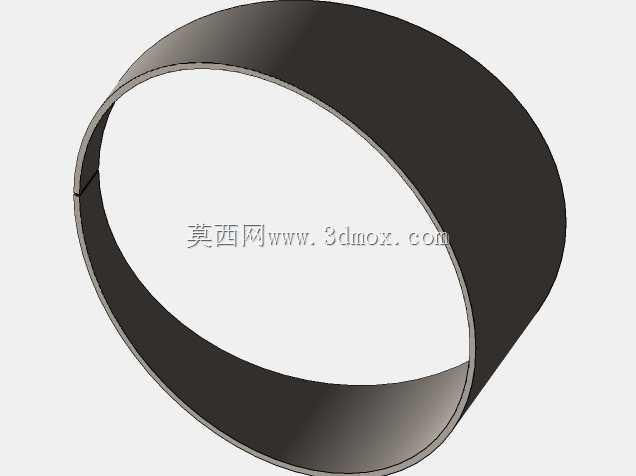

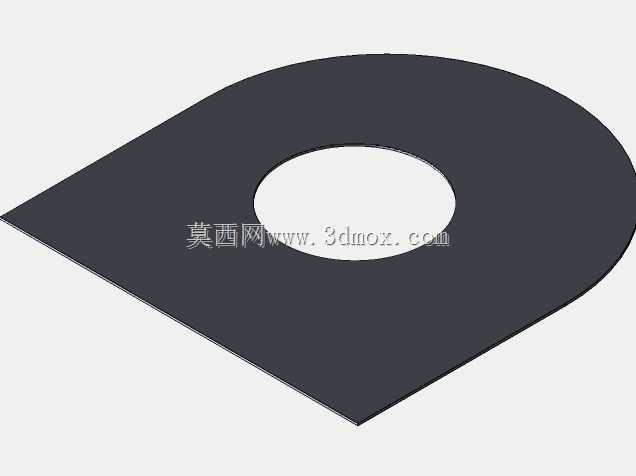

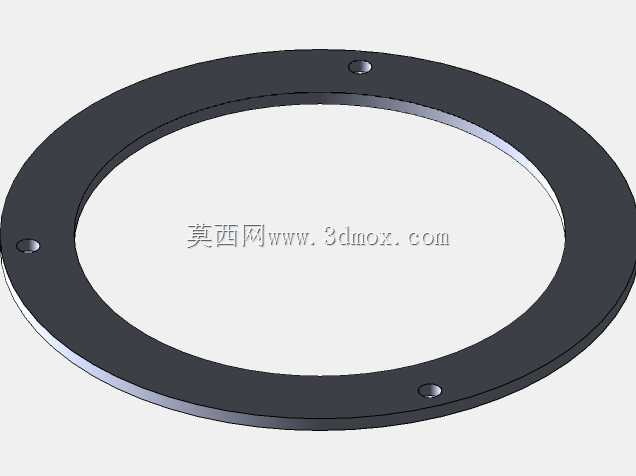

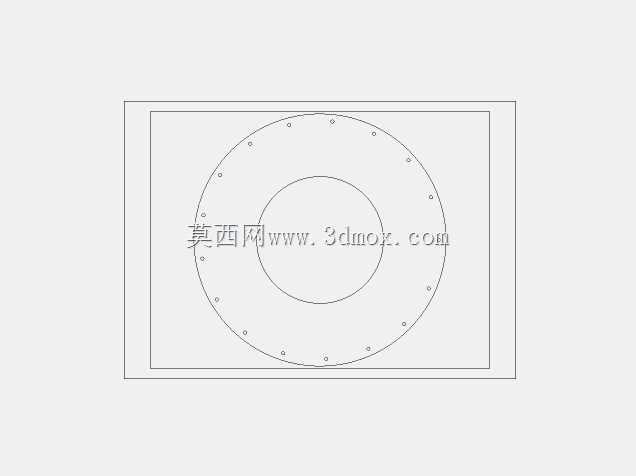

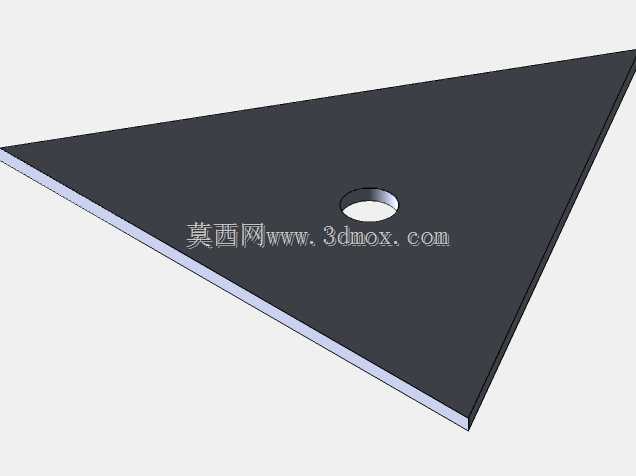

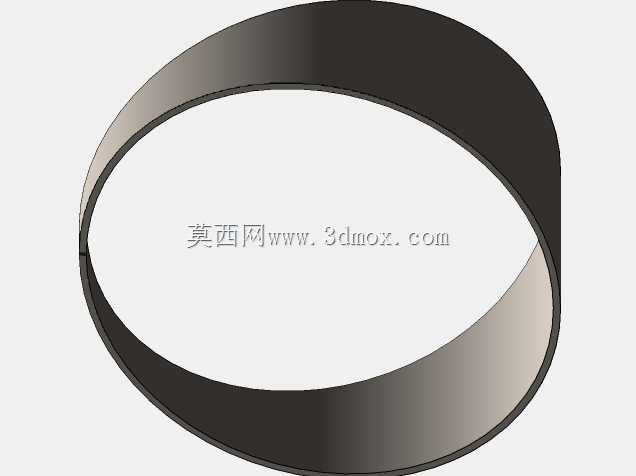

该叶片式真空发生结构，核心依托叶轮高速旋转时的容积变化形成负压环境，在小型物料吸附、工位负压固定、实验室简易抽气场景中有着广泛的适配性，尤其适合桌面级DIY设备、小型自动化工作站的负压供给需求，无需额外配置大型真空站即可实现稳定的负压输出。从结构设计逻辑来看，整体采用偏心腔内置叶片的经典布局，叶轮与腔体壁面保持极小的配合间隙，叶片随叶轮转动时，相邻叶片间的密闭容积从进气侧到排气侧逐步缩小，完成气体的抽吸与压缩排出，进气端采用斜切式圆筒接口，可直接对接标准气动软管，无需额外转接接头即可完成气路连接，接口内壁做了圆角过渡处理，能有效降低气路湍流带来的噪音与压损。安装边界上，主体腔体侧面延伸出带安装孔的固定支脚，两个支脚的孔位同轴度控制在0.02mm以内，可直接通过螺栓固定在厚度3-8mm的设备安装板上，整体结构的最大外轮廓尺寸适配桌面级设备的安装空间，不会占用过多工位布局面积，出气端的朝向可根据实际安装需求调整腔体固定角度，适配不同走向的气路排布需求。功能特性层面，该结构在常规气源驱动下即可达到工作所需的负压值，叶片采用自润滑材质制作，长期运行无需额外加注润滑脂，减少了日常维护的工作量，腔体与叶轮的配合面做了精密研磨处理，能有效降低运行时的气体泄漏量，保证负压输出的稳定性，避免因泄漏导致的吸附力不足问题。设计过程中充分考虑了DIY场景的加工可行性，所有零部件均采用常规机加工工艺即可制作，没有特殊的异形结构需要定制特殊刀具，普通的铣床、车床即可完成全部零件的加工，装配时仅需按照定位台阶依次装入叶轮、叶片、端盖即可，无需复杂的工装夹具辅助定位，对于个人制作者、小型设备开发团队来说，可直接基于该结构进行适配性修改，调整腔体偏心距、叶片数量即可匹配不同的负压流量需求，进气端的接口尺寸也可根据实际使用的软管规格做等比例缩放，不需要重新调整核心的叶轮与腔体配合参数，即可快速衍生出适配不同场景的规格型号。日常运行时，该结构的振动量极小，固定支脚处无需额外加装减震垫即可稳定运行，不会对周边的精密检测工位造成振动干扰，适合集成在对振动有一定要求的小型自动化设备中。
