气动驱动行星齿轮箱档位切换操作机构

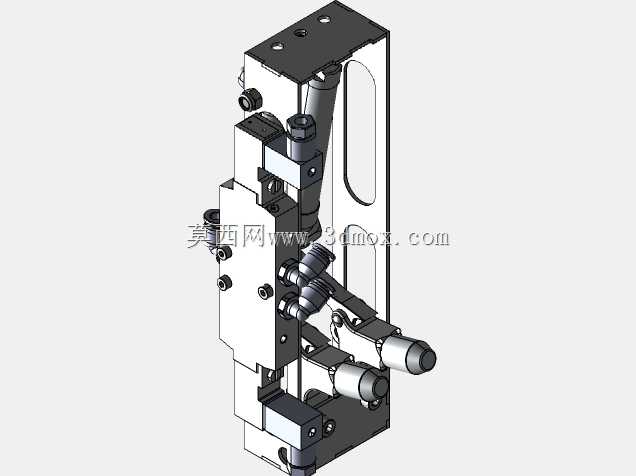

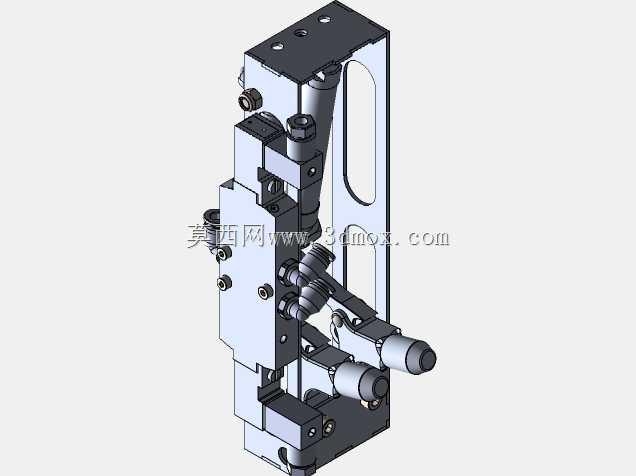

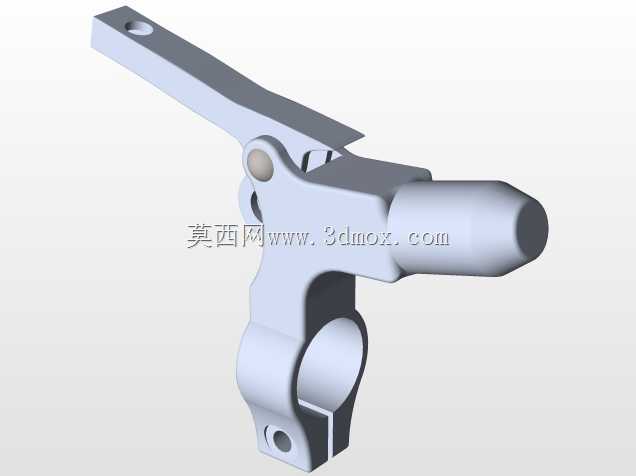

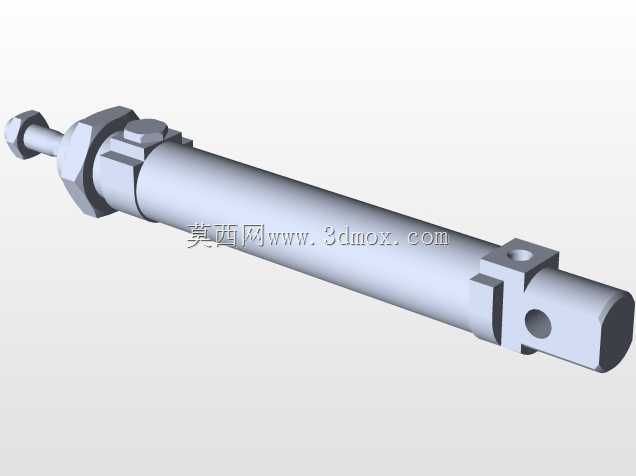

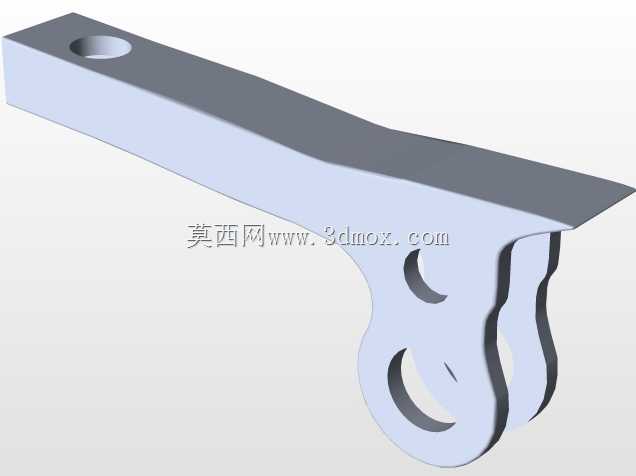

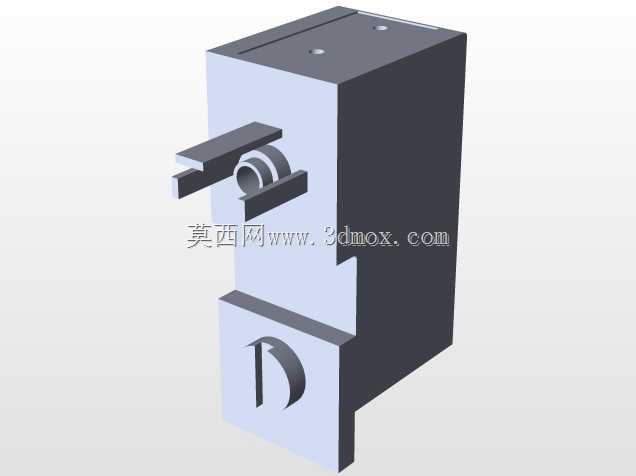

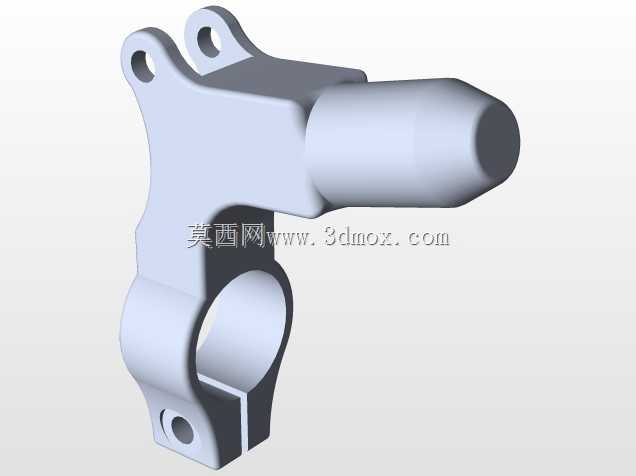

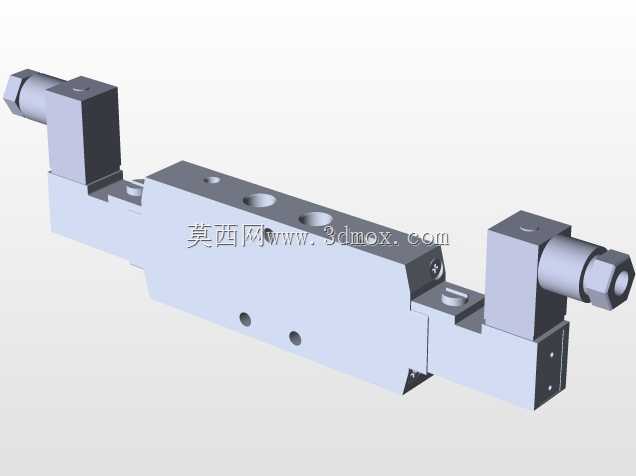

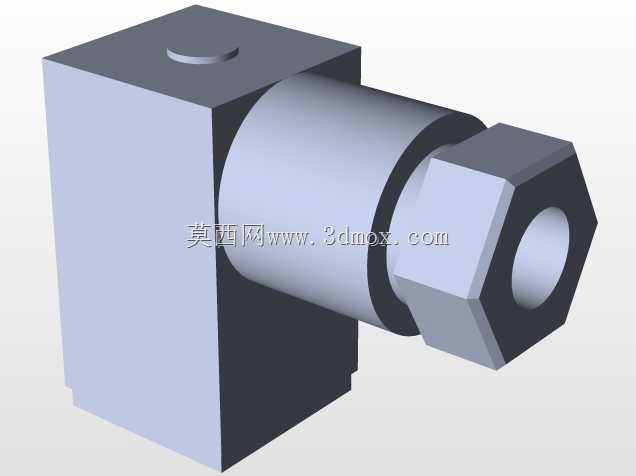

　　这套操作机构主要面向需要多档位动力输出的小型传动系统场景，常见于非标自动化产线的动力切换单元、小型专用作业设备的传动端调控环节，核心作用是在动力传输不中断的前提下完成档位的平顺切换，匹配不同工况下的转速与扭矩输出需求。整套机构采用立式集成安装布局，主体承载结构为单侧带长圆形调节腰孔的立式安装板，所有功能组件均集成在该安装板的单侧平面上，安装时可通过腰孔调整整体固定位置，适配不同安装基面的孔位偏差，安装板厚度预留足够的刚性余量，避免气缸动作时的反作用力导致结构形变影响换挡精度。动力执行端采用标准气动气缸作为动力源，气缸输出端直接联动液压缓冲结构，避免刚性撞击打齿，换挡动作的执行末端对接仿自行车制动杆结构的传动拨叉，

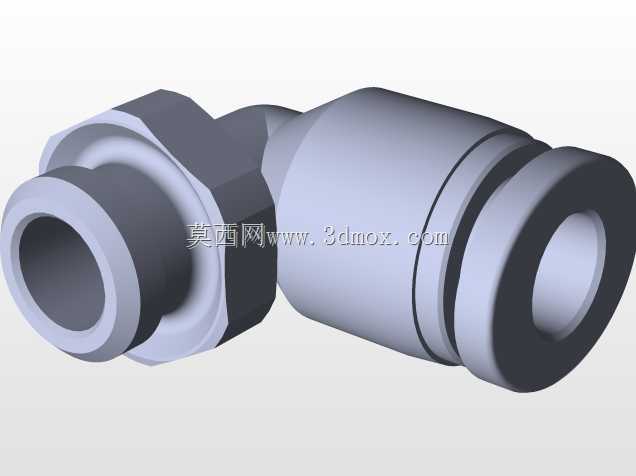

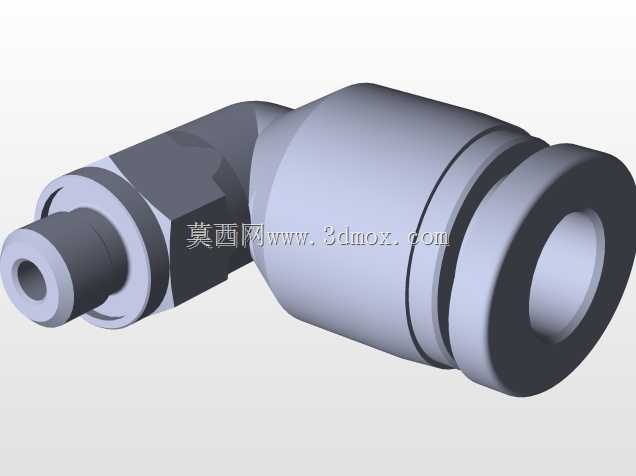

　　拨叉与齿轮箱的换挡结合套直接联动，可实现2档与3档之间的切换操作，一档的动力切换则通过独立的小齿轮离合器完成，离合器的拨叉与主换挡机构做联动设计，无需额外增加动力源即可完成三个档位的逻辑切换。设计过程中充分考虑了换挡动作的行程匹配，气缸的伸出与缩回行程严格对应两个档位的结合套到位位置，液压缓冲段的行程设置在结合套即将入位的区间，既保证换挡动作的响应速度，又能避免结合齿撞击产生的异响与磨损，所有铰接位置均采用带油槽的销轴连接，预留润滑脂加注空间，长期往复动作也不会出现卡滞问题。机构的外接气路接口统一布置在结构侧方，与安装基面保持足够的操作空间，方便现场气管接驳与后期维护，整体外轮廓没有突出的尖锐结构，所有紧固件均采用内六角圆柱头螺钉，沉头安装后不会与周边部件产生运动干涉，可直接集成到现有传动系统的齿轮箱端盖位置，无需对原有齿轮箱的主体结构做大规模改动，适配性较强。
