气动控制三级行星齿轮传动箱结构

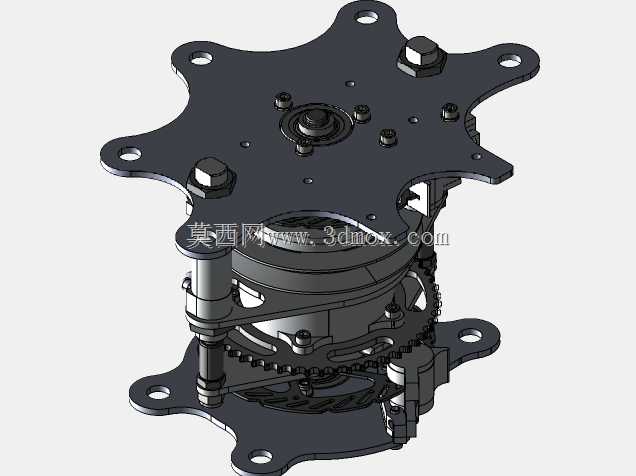

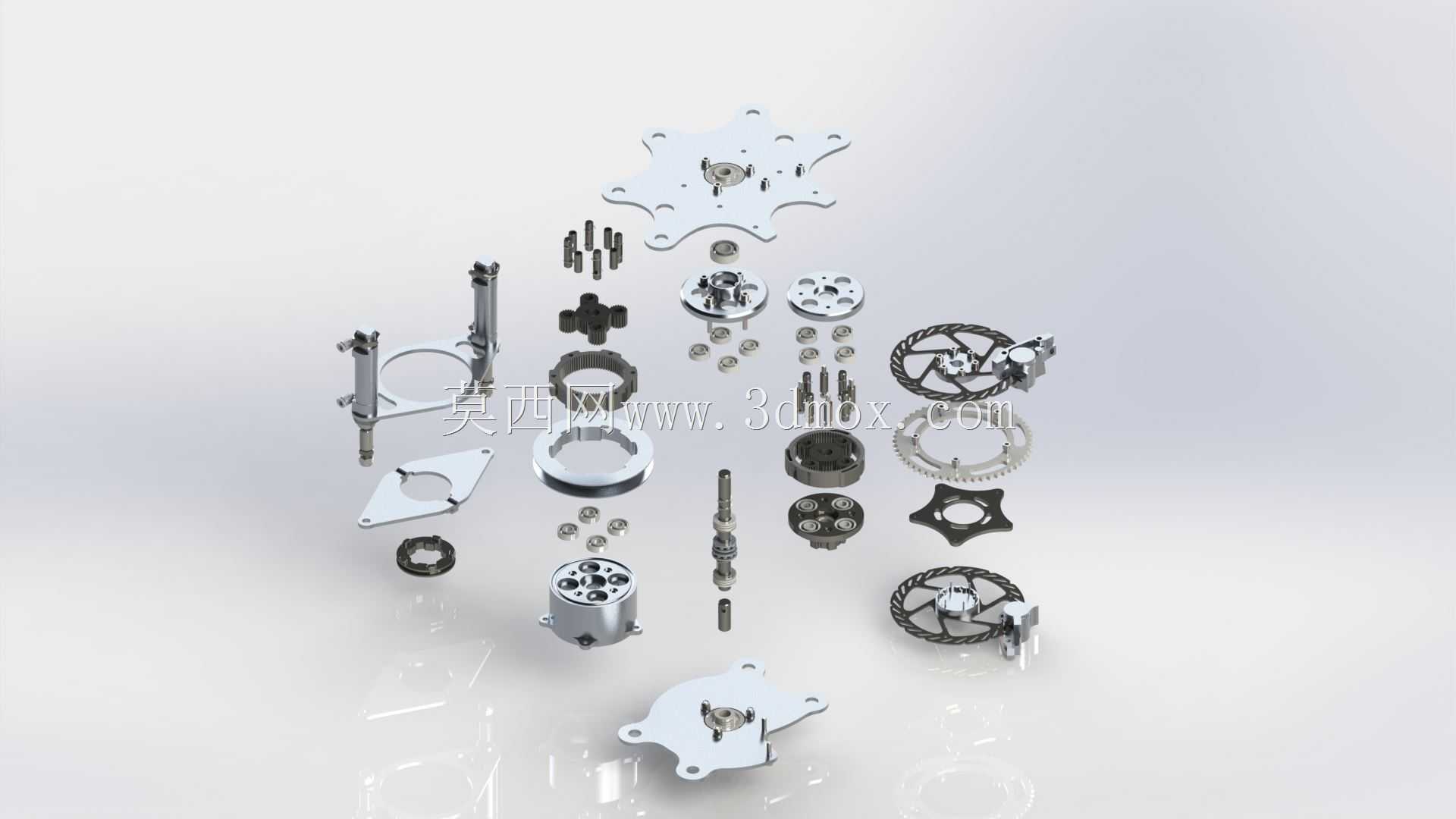

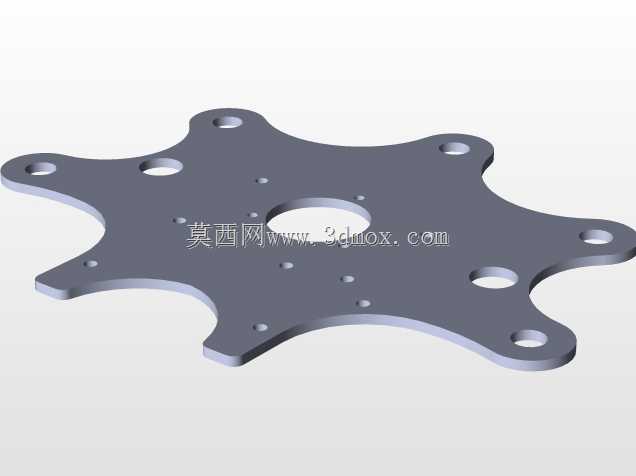

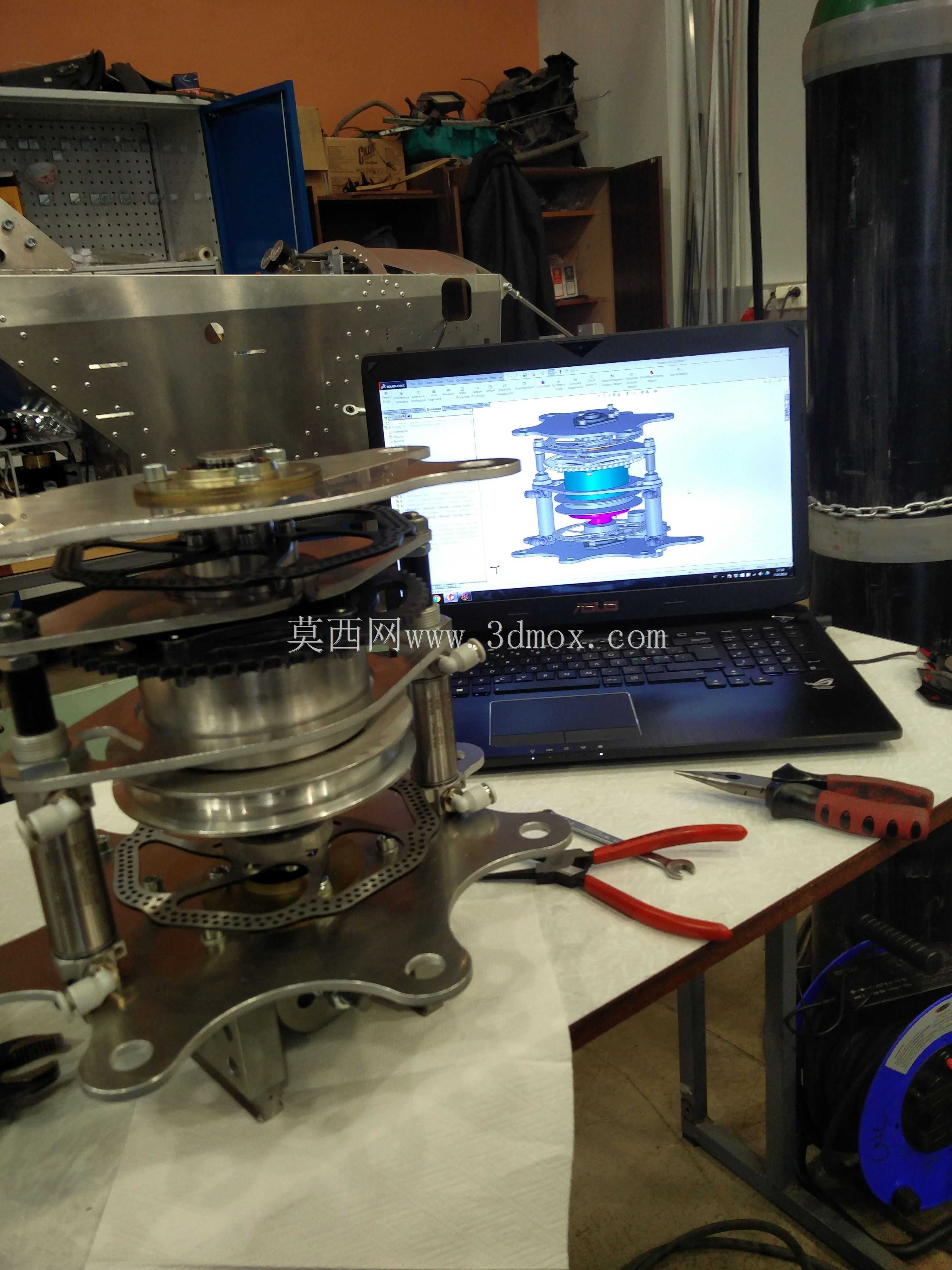

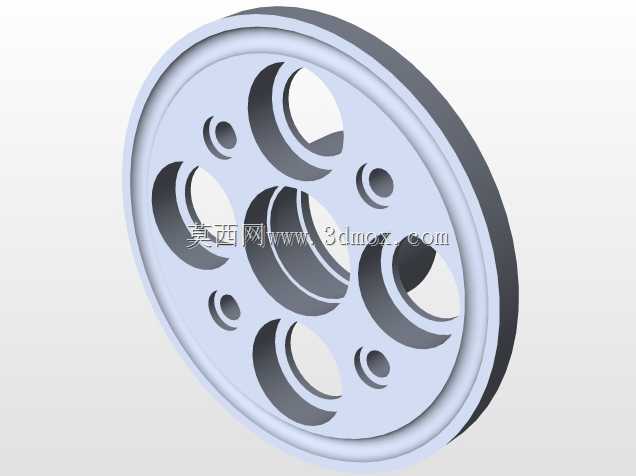

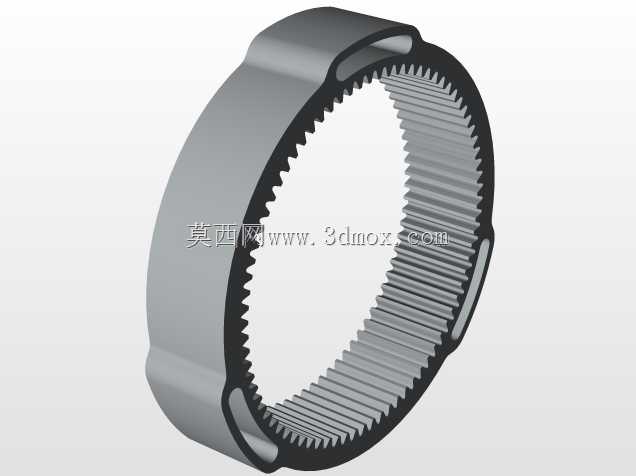

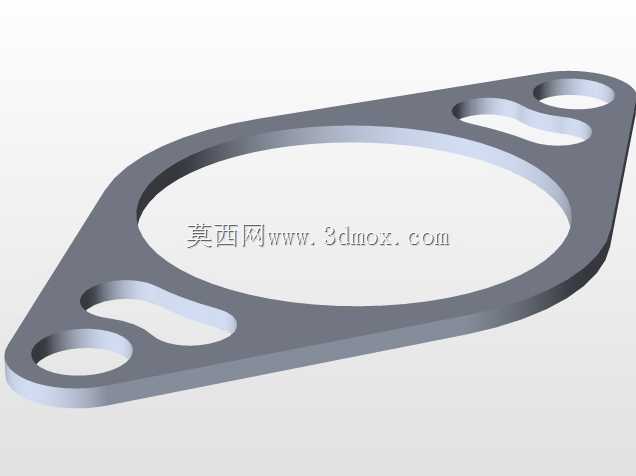

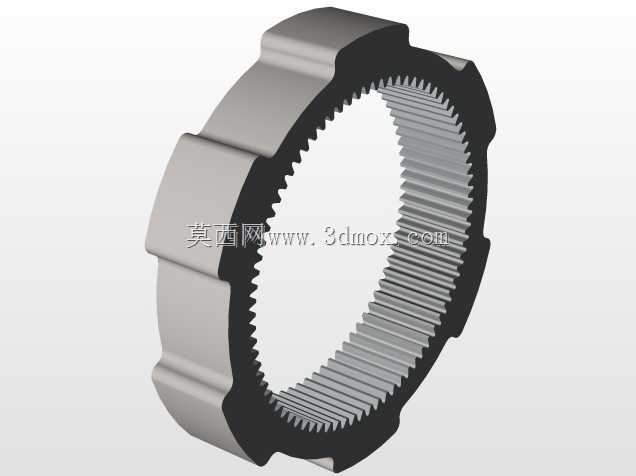

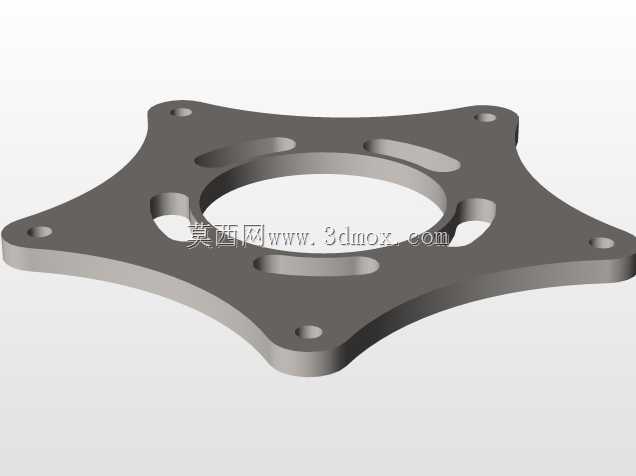

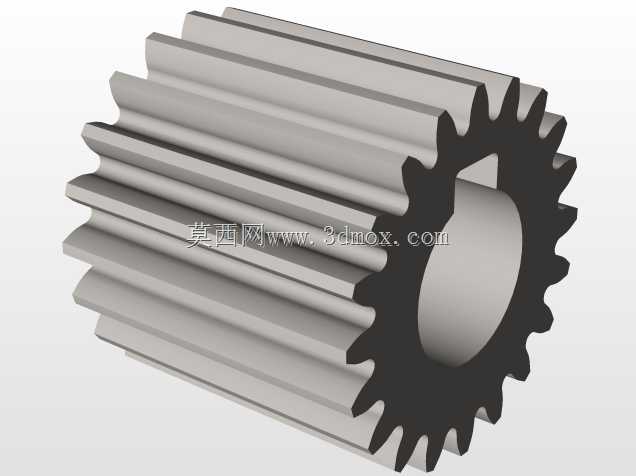

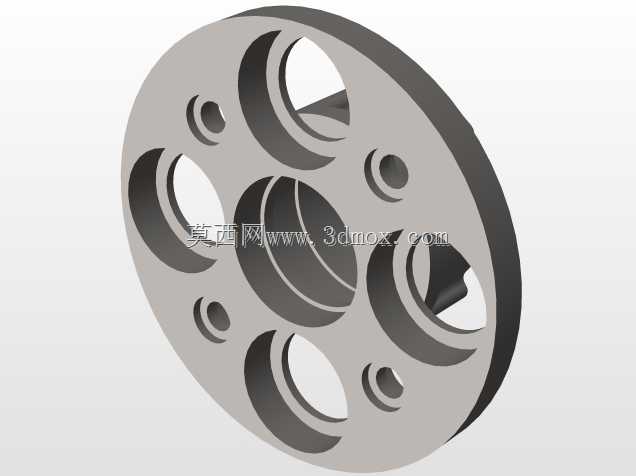

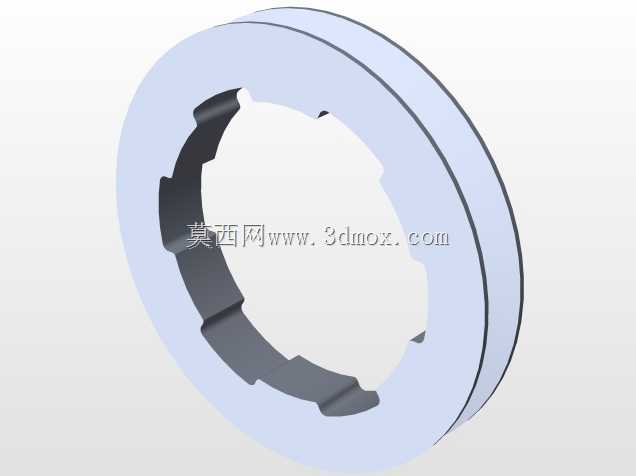

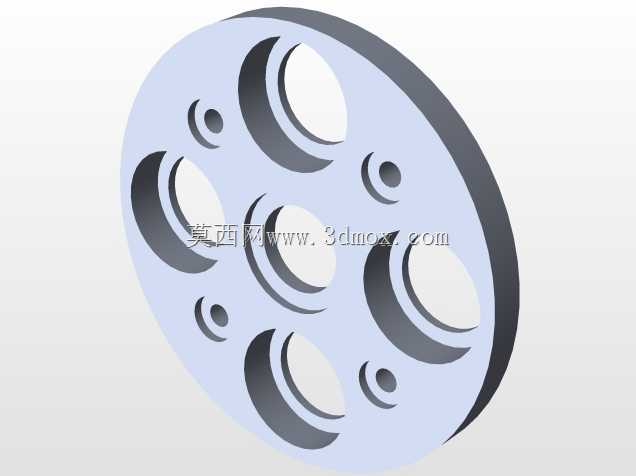

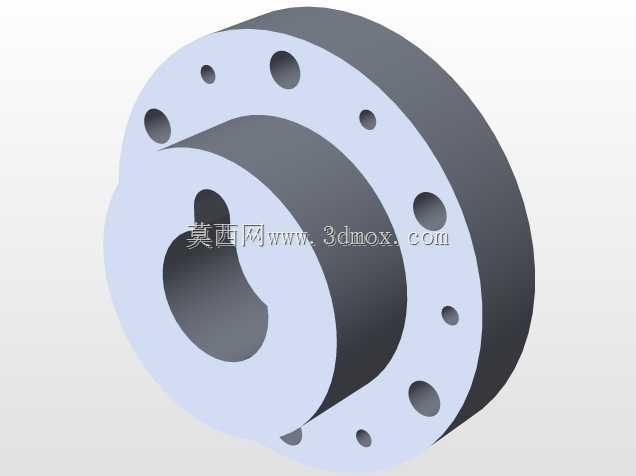

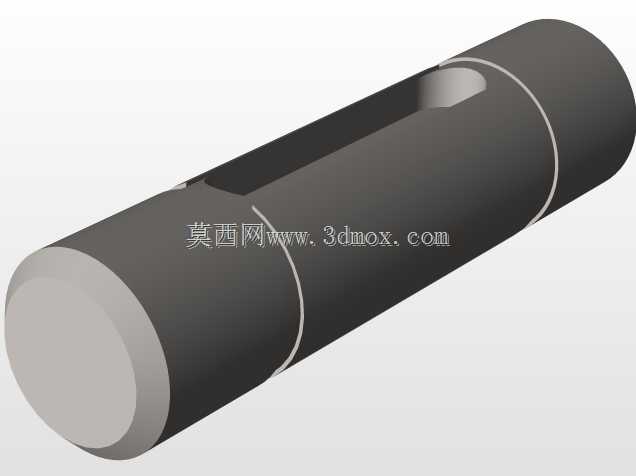

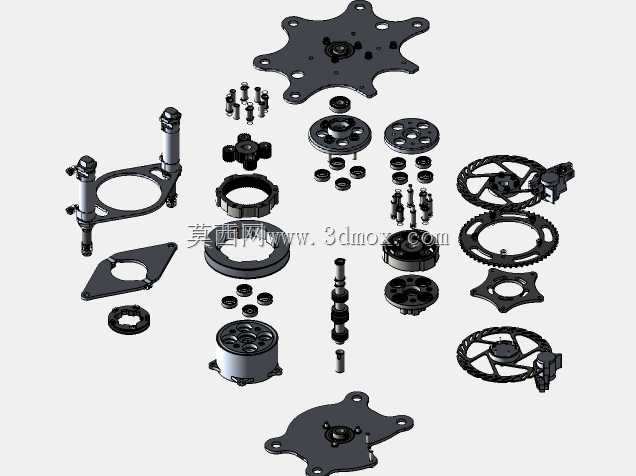

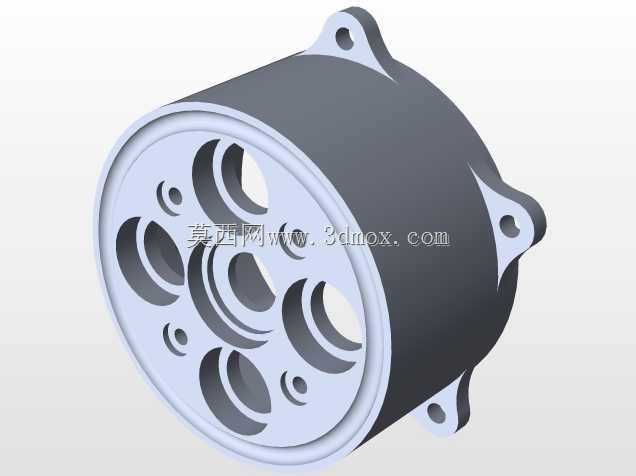

这款行星齿轮传动箱专为气动驱动的小型作业车辆打造，核心适配工艺类气动车辆的动力传输需求，可与气动径向马达直接对接，同时匹配皮带传动组件完成动力输出，整套结构紧凑度极高，能够在狭小的车体安装空间内完成多级变速传动，为气动车辆提供稳定的扭矩输出与转速调节能力。从实际应用场景来看，该传动箱主要服务于轻量化气动作业车辆领域，这类车辆普遍应用于对防爆、防燃有高要求的特殊作业环境，依靠气动动力源规避电气设备带来的安全隐患，而这款齿轮箱正是这类车辆动力系统的核心传动部件，承担着将气动马达的高转速低扭矩输出，转换为适配车辆行驶与作业需求的低转速高扭矩动力的核心作用。在功能特性上，该传动箱采用三级行星齿轮排布结构，搭配反向辛普森传动架构，能够在极小的体积内容纳多级传动齿组，相比传统平行轴齿轮箱，同传动比下体积可缩减40%以上，重量也更适配轻量化气动车辆的载重要求。整套齿轮组的排布围绕中心输入轴做周向均匀布局，行星架与齿圈的配合精度经过优化，传动过程中齿面啮合间隙控制在极小范围内，动力传输损耗低，运行过程中振动与噪音表现优异，能够适配气动马达高频启停的工作特性，不会因为频繁的动力通断出现齿面冲击损伤。设计思路上，研发团队优先考虑了气动车辆的安装边界限制，将整个齿轮箱的安装法兰直接集成在箱体端面上，端面上预留的多个安装孔位可直接与气动马达、车体安装架完成对接，无需额外设计转接构件，输入端直接匹配气动马达的输出轴规格，输出端预留皮带轮安装位，可直接对接“四分之一转”皮带传动结构，整套装配流程无需复杂调整，现场安装效率极高。箱体的外形采用星型法兰布局，多个向外延伸的安装耳既作为安装固定点位，也可作为传动箱的散热延伸结构，齿轮运行过程中产生的热量可通过金属安装耳快速散发到空气中，无需额外加装散热构件即可满足长时间连续作业的散热需求。内部齿轮组采用模块化装配设计，各级行星齿、太阳轮、齿圈均可单独拆分维护，后期保养更换易损件时无需完全拆解整个箱体，大幅降低了后期运维的成本与操作难度。整套传动结构的输入输出同轴度经过精密校准，运转过程中不会出现偏磨问题，齿面采用硬化处理工艺，耐磨性能优异，能够长期承受气动马达输出的脉动扭矩，使用寿命远高于普通传动齿轮箱，完全满足特殊作业场景下气动车辆长时间高负荷作业的使用需求。
