木屑螺旋输送设备结构设计

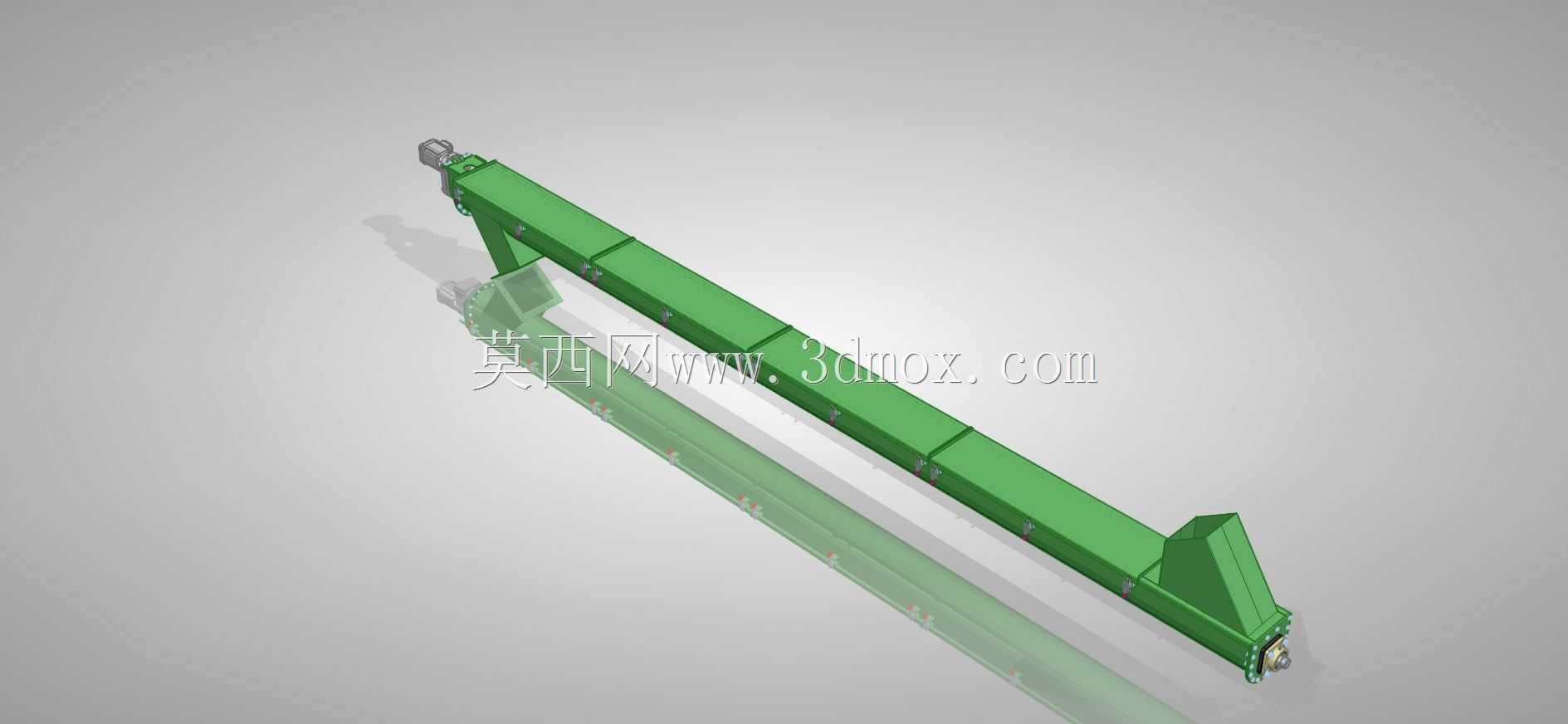

　　在木材加工、生物质燃料生产、家具制造车间的产线布局中，散状木屑的密闭转运一直是影响车间整洁度与生产连续性的关键环节，这款长距离螺旋输送结构正是针对轻质散状木质碎屑的转运需求设计，可衔接木屑出料端与储料仓、压块设备等下游工位，避免开放式输送带来的粉尘逸散问题。从结构设计逻辑来看，整机采用长直槽式壳体作为承载主体，内部同轴布置连续螺旋叶片轴，两端通过带座轴承实现回转支撑，进料端设置扩口式受料斗，可直接承接来自木工设备除尘口、排屑口的下落物料，出料端采用斜向导料结构，能够精准对准下游接料点位，避免物料撒落。设计过程中充分考虑木屑质轻、易搭桥的特性，螺旋叶片采用等螺距连续焊接结构，叶片与壳体内壁预留极小的均匀间隙，

　　既避免运转过程中叶片剐蹭壳体，又能减少物料残留，防止长期使用后出现的积料卡滞问题。壳体采用分段式法兰拼接结构，可根据现场输送距离灵活调整拼接段数，每段壳体外部设置加强筋结构，避免长跨距布置时出现的壳体挠度变形，保障螺旋轴的同轴度，降低运转过程中的振动与噪音。安装边界方面，整机底部预留多组安装固定点位，可适配钢架支撑、地面预埋固定等多种安装方式，进料口的对接尺寸可匹配常规木工除尘设备的排料口径，无需额外制作转接结构，出料端的高度可通过调整支撑脚的高度进行适配，能够对接不同高度的接料设备。实际应用场景中，这款输送结构除了木屑转运外，也可适配稻壳、塑料粒子等其他轻质散状物料的短中距离输送，密闭式的壳体结构能够有效减少输送过程中的粉尘外溢，

　　符合车间环保生产的要求，螺旋轴的驱动端可适配减速电机直连或者链传动结构，可根据现场安装空间灵活选择驱动布置方式，设备运转过程中转速平稳，物料输送连续均匀，不会出现脉冲式给料的问题，能够保障下游设备的进料稳定性。在三维建模过程中，各段壳体的法兰连接孔位、轴承座安装位、螺旋叶片的焊接位置都做了精准的参数化定位，可直接用于工程出图或者结构改制，针对不同输送量需求，可通过调整螺旋叶片直径、轴转速来适配不同产能的产线需求，整体结构没有冗余设计，后期维护时仅需定期检查两端轴承的润滑情况以及螺旋叶片的磨损情况即可，维护成本较低。
