带驱动单元的槽型皮带输送设备结构

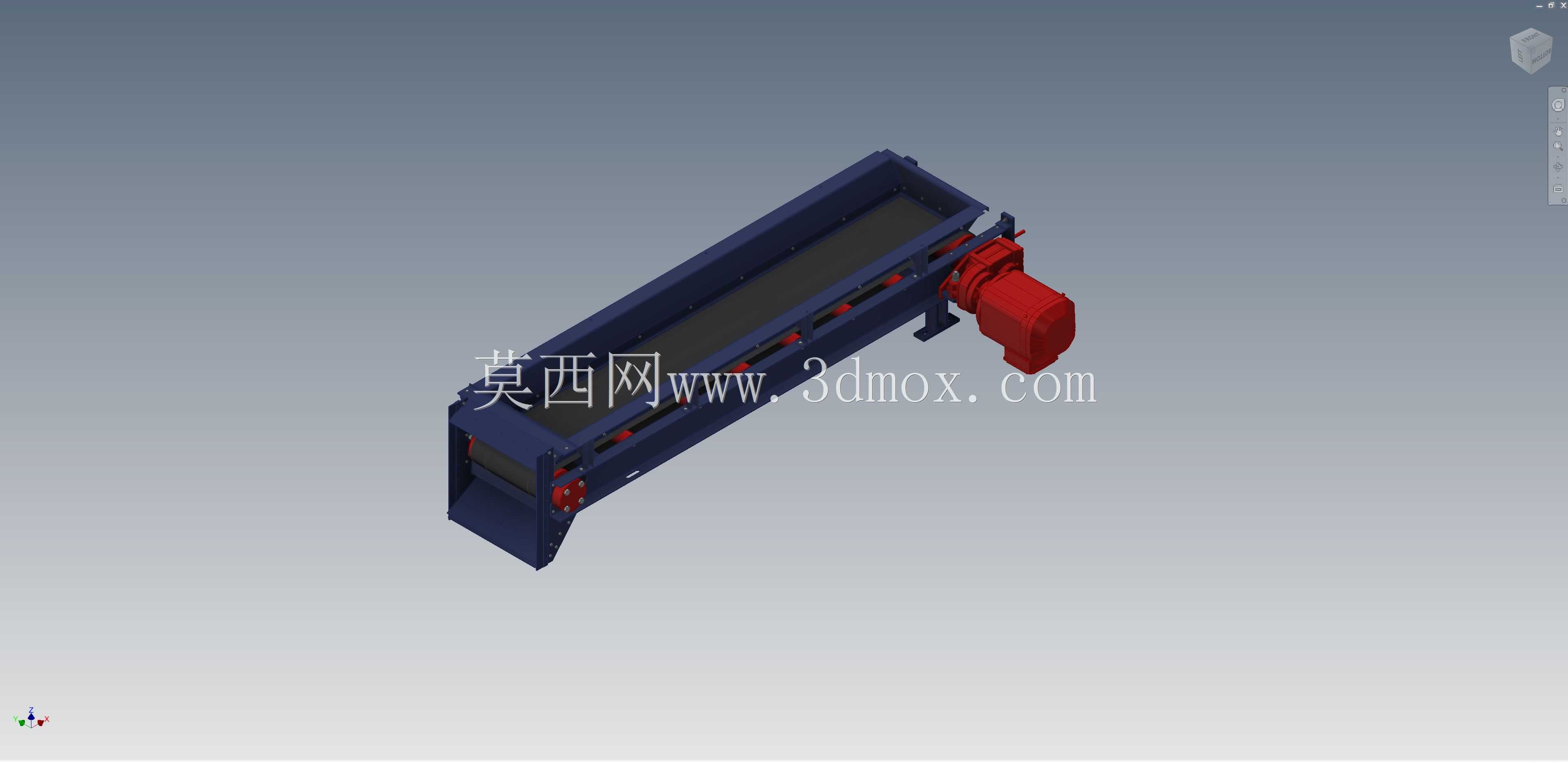

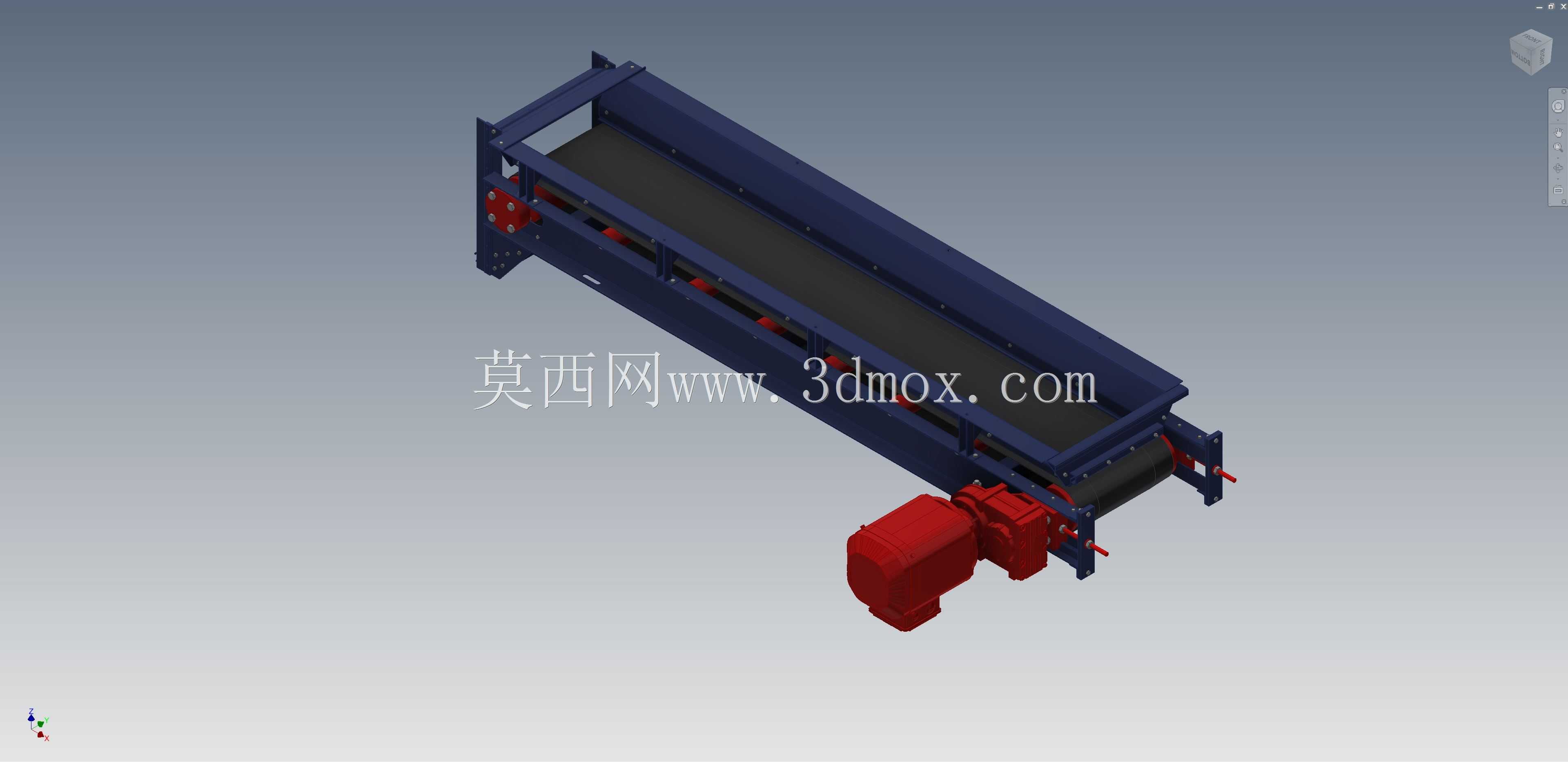

　　这款槽型皮带输送结构的设计，首先围绕散料、成件包装物的短距离转运需求展开，在车间工序衔接、仓储出入库、生产线物料转序场景中都能适配，相比平皮带输送，槽型的托辊组布置能避免颗粒状、小块状物料在输送过程中从侧边撒落，针对建材、粮食、小型加工件的输送场景做了结构优化。从设计思路来看，整体采用模块化分段机架设计，侧边的槽钢焊接机架作为主承载结构，既保证了整体刚性，也方便现场安装时根据实际输送长度拼接调整，不需要额外做大量的现场焊接作业，降低安装调试的工作量。驱动端采用侧装式减速电机直连驱动辊的结构，省去了复杂的链传动或者带传动中间环节，减少了后期易损件的更换频次，驱动单元的安装位置做了下沉式设计，不会超出机架侧边的安装边界，

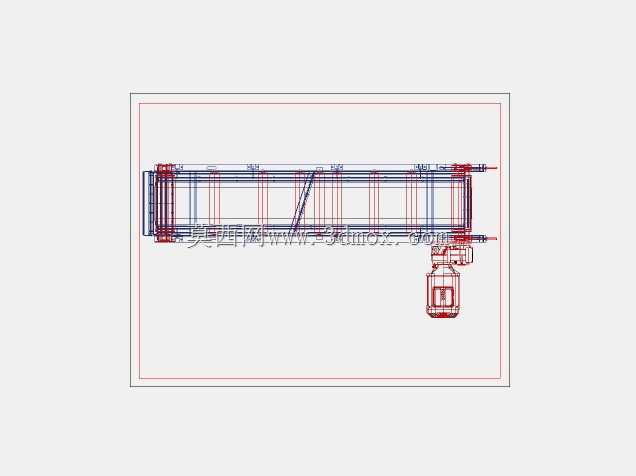

　　在车间狭窄通道布置时不会出现突出部件剐蹭操作人员或者周边设备的问题。设备的安装边界设计充分考虑了现场布局的兼容性，机架底部预留了标准的地脚安装孔位，既可以直接通过膨胀螺栓固定在硬化地面，也可以搭配可调高度的支撑脚架适配有坡度或者地面不平整的安装场景，整体宽度控制在常规输送线的通用尺寸范围内，能和现有生产线的进出料端直接对接，不需要额外做转接溜槽的改造。功能特性上，承载段的托辊组采用等间距布置，槽角设置在通用散料输送的合理区间，既能保证物料的承载深度，也不会因为槽角过大导致皮带出现过早的磨损，回程段设置了平行下托辊，避免皮带回程过程中出现下垂跑偏的问题，机架两端的改向辊处预留了张紧调节行程，

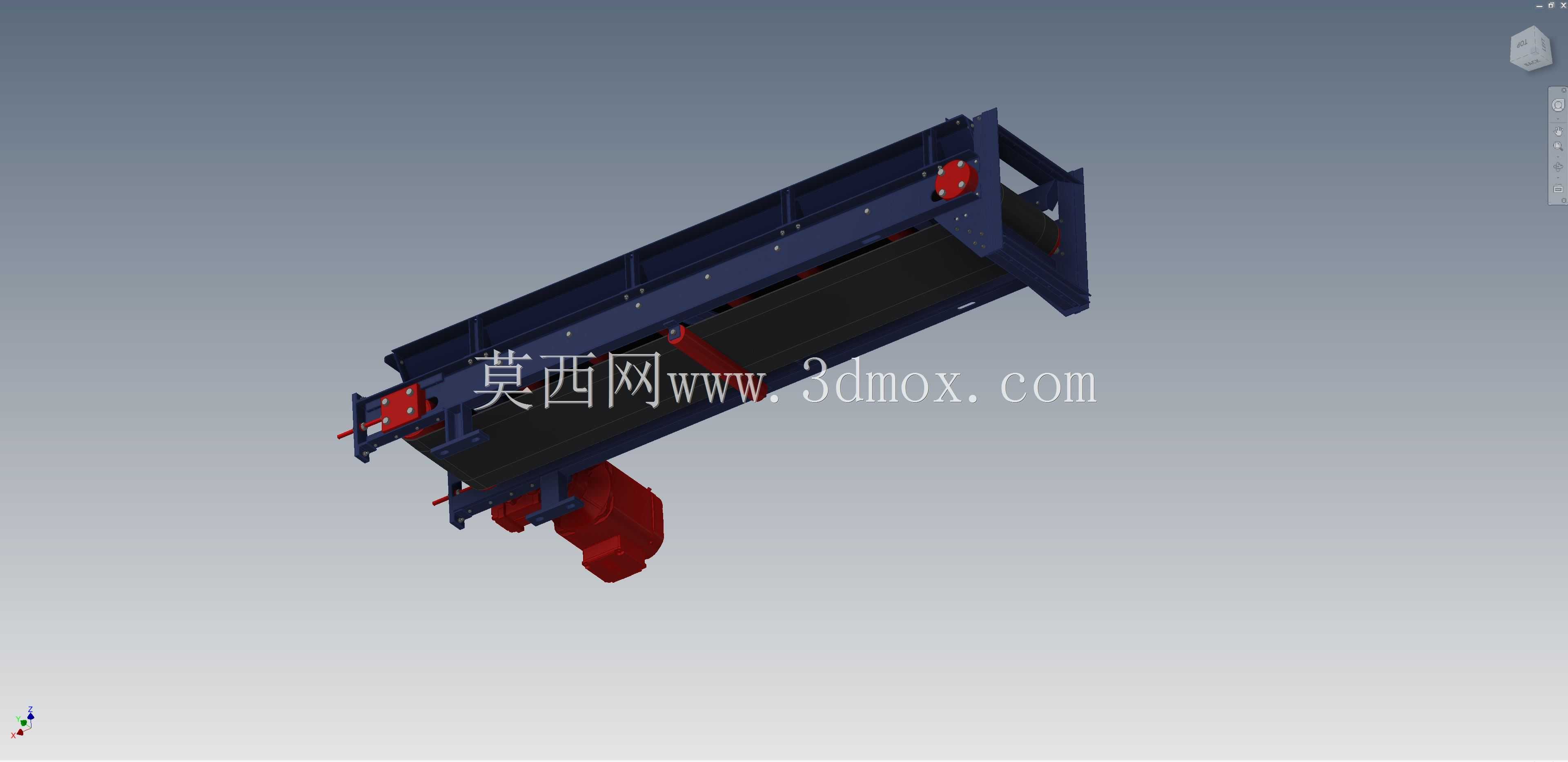

　　后期皮带出现松弛时不需要拆解机架就能完成张紧度调整，日常维护的操作空间预留充足，操作人员站在设备侧边就能完成常规的检查、调整作业。从结构细节来看，机架侧边的红色部件为跑偏挡轮与密封端盖，能在皮带出现轻微跑偏时提供限位，避免皮带直接摩擦机架金属结构造成皮带撕裂，驱动单元和驱动辊的连接采用锁紧套结构，相比键连接能承受更大的启动扭矩，在频繁启停的输送工况下也不会出现连接松动的问题。整体外形的长宽高比例适配多数室内生产场景的输送需求，不需要额外做加高或者截短的二次修改，就能直接用于机床上下料转运、包装线成品输出、仓储分拣线的物料输送环节，结构上没有冗余的设计部件，所有结构件都采用通用型材加工，后期替换配件不需要定制特殊规格，能有效降低设备的全生命周期维护成本。
