物流输送线包裹防卡导向终端结构

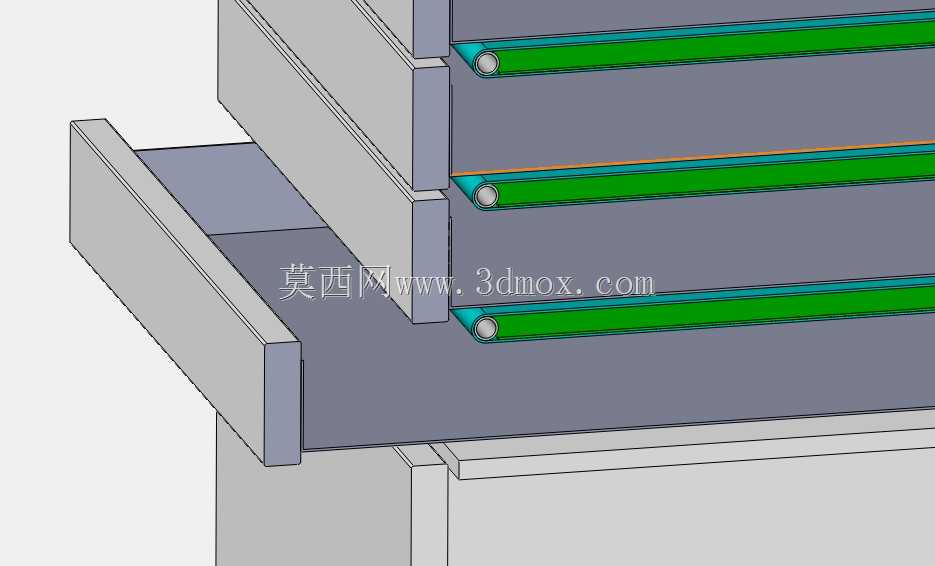

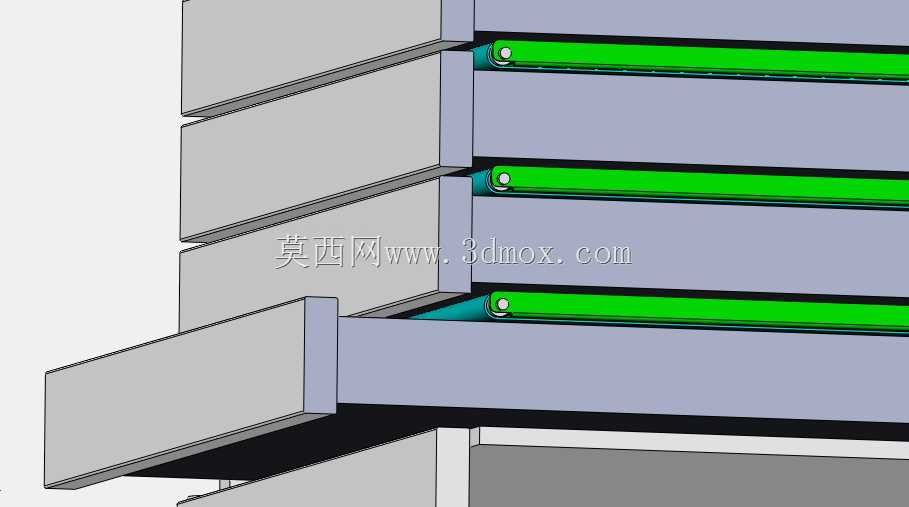

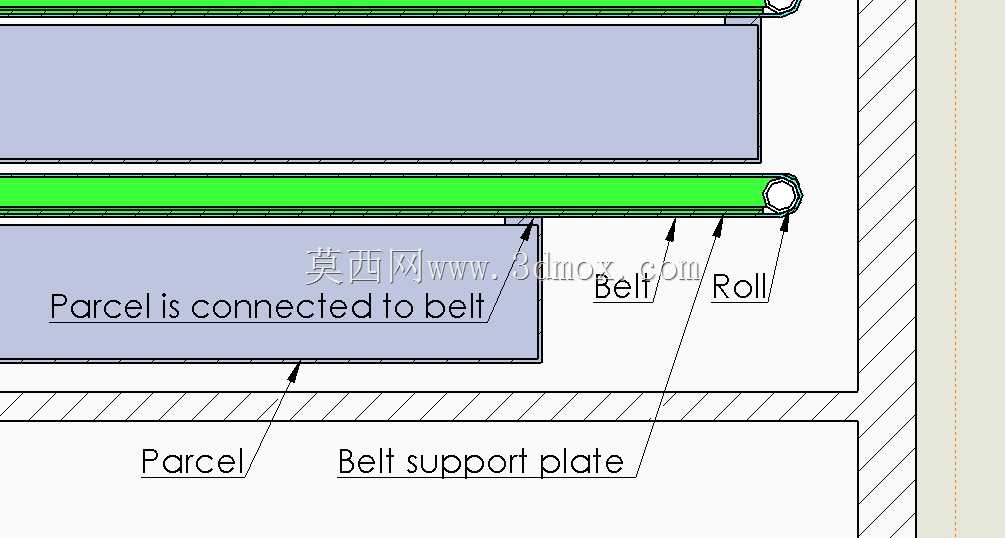

　　在电商仓储、快递分拨中心的带式输送线接驳段，包裹终端结构是影响分拣效率的核心部件之一，不少场地的输送线末端常因大尺寸包裹卡滞在两段输送面的衔接间隙，导致整线停机清堵，严重时单班卡滞次数可达十余次，拉低整体分拣吞吐效率。这款包裹终端结构的设计核心，就是针对大体积、软包装包裹的过渡场景，解决传统刚性衔接件易卡料的痛点。从结构布局来看，该终端采用多层平行导向带组配合侧边限位挡边的形式，每一层导向单元都采用柔性带面搭配内嵌支撑辊的结构，替代传统的固定金属过渡板，当超大尺寸包裹经过两段输送面的衔接位置时，柔性带面可以随包裹外形产生微量形变，同时导向带会随包裹的移动产生随动转动，不会像固定金属板那样形成刚性卡滞棱角，避免包裹边角嵌入衔接缝隙。

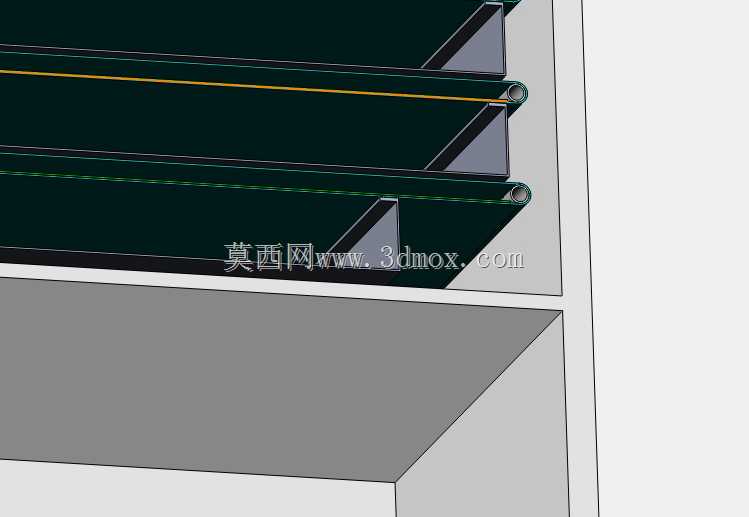

　　设计过程中特意将导向单元的安装面与前后输送面的高度差控制在极小范围内，所有衔接棱边都做了圆弧过渡处理，侧边的挡边采用折弯成型的金属板材，既可以对包裹的行进方向做侧向限位，避免包裹偏移出输送路径，又不会因为挡边间距过窄挤压软质包裹造成鼓包卡滞。安装边界上，该终端采用模块化拼接设计，可根据输送线的实际宽度调整导向单元的排布数量，侧边挡边预留了标准安装孔位，可直接适配多数常规带式输送机的机架型材，不需要对原有输送线主体做大规模切割改造，现场安装时只需要对齐输送面高度、锁紧固定螺栓即可完成装配。实际应用中，这类终端结构不仅可以用在快递分拣线的接驳位置，也可以适配仓储出库段、电商打包线的输送过渡场景，针对软包、

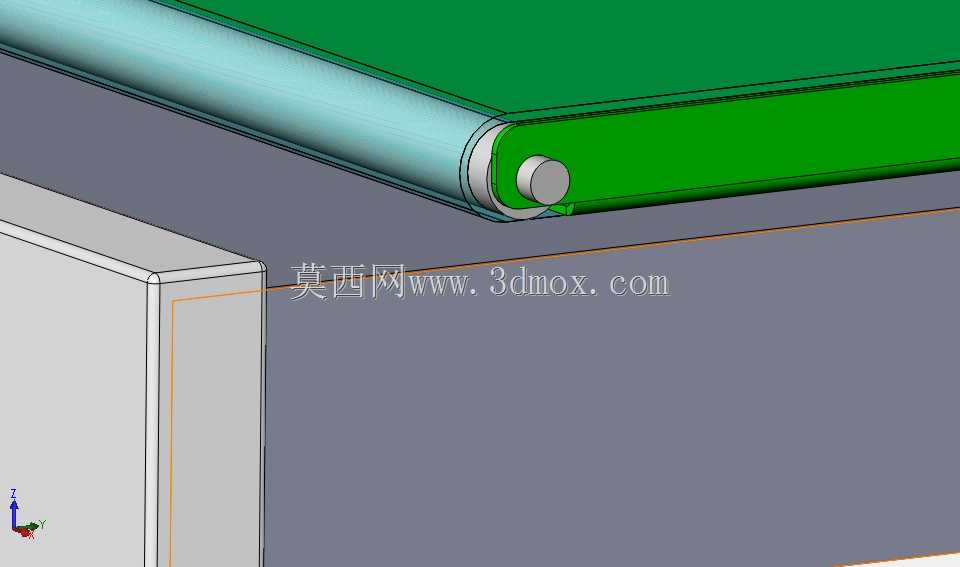

　　不规则大件包裹的通过性提升效果明显，相比传统的固定过渡板，能大幅降低卡料导致的停机维护时间，同时柔性导向带的磨损速度远低于金属摩擦面，长期使用的维护成本更低。结构建模时特意对导向带的张紧结构做了简化设计，支撑辊采用标准通轴搭配轴承座的形式，后期更换易损件时不需要拆解整个终端结构，只需要拆下对应单元的端盖即可更换支撑辊或导向带，大幅降低现场运维的操作难度。
