四缸内燃机曲轴结构三维建模设计

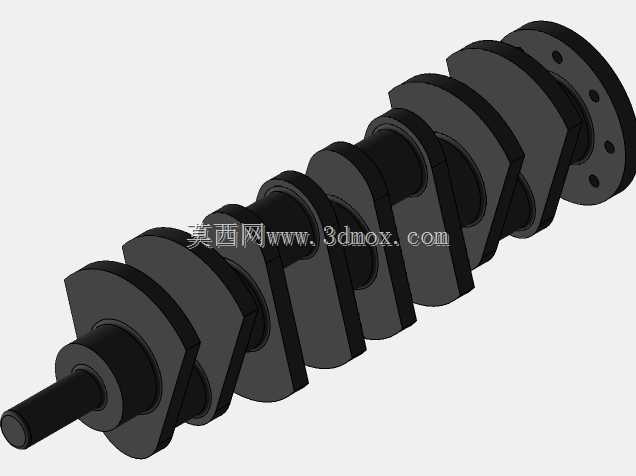

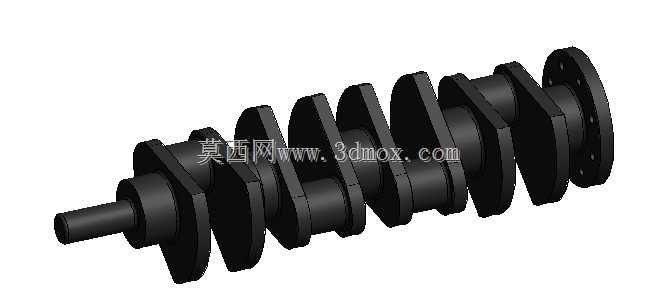

　　作为动力输出核心承载部件，这款四缸机型配套的曲轴，主要适配小排量直列四缸内燃动力单元，广泛搭载在家用乘用车、小型工程机械动力舱、固定式发电机组等场景中，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是整套动力系统中受力最复杂、工况最严苛的结构件之一。从结构设计逻辑来看，整体采用全支承式布局，四个连杆轴颈沿轴向按180度相位角对称排布，相邻主轴颈之间设置独立的平衡配重块，配重块的外轮廓做了圆弧修型处理，既能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值，也能避免曲轴高速旋转时配重边缘与缸体内部加强筋、机油喷嘴等周边部件发生运动干涉。曲轴输入端设计有直径收窄的定位轴段，可直接与正时齿轮、机油泵驱动齿轮、

　　皮带轮等前端附件配合安装，轴段表面预留的键槽结构能够传递稳定扭矩，避免附件运转时出现打滑错位；输出端采用法兰盘结构，法兰端面均匀分布的螺栓孔可直接与飞轮组件定位连接，法兰端的中心定位止口能够保证飞轮与曲轴的同轴度，减少动力输出过程中的径向跳动。从安装边界来看，各主轴颈的直径公差、轴颈表面粗糙度都按照量产机型的工艺要求做了对应设计，轴颈与曲柄臂的过渡位置采用大圆角过渡结构，能够有效分散应力集中点，避免交变载荷长期作用下出现疲劳裂纹；曲轴上预留的斜向油道孔连通各主轴颈与连杆轴颈，可将缸体主油道输送来的压力机油引导至各摩擦副表面，形成稳定的润滑油膜，降低轴瓦与轴颈之间的磨损量。在实际建模过程中，各轴段的同轴度、

　　连杆轴颈的相位角度偏差都做了严格的参数约束，配重块的质心位置经过反复校核，能够匹配对应排量机型的活塞连杆组重量参数，保证动平衡精度满足高速运转要求；整体结构没有多余的冗余设计，所有倒角、退刀槽的尺寸都参考成熟量产机型的加工工艺设定，既能够满足结构强度要求，也兼顾了实际生产时的加工可行性，可直接用于动力系统的结构匹配验证、运动仿真分析，也能作为相关传动结构设计的参考案例使用。
